90 डिग्री बेंड कैबिनेट काज

यिताई लॉक से छिपे हुए बाड़े के टिका खरीदने वाले खरीदारों के लिए, 90 डिग्री बेंड कैबिनेट हिंज CL275 श्रृंखला अपने तीन मॉडलों में दो उद्घाटन कोणों को कवर करती है - CL275-1 पर 120°, और CL275-2 और CL275-3 दोनों पर 90°। CL275-2 और CL275-3 समान क्षैतिज पदचिह्न साझा करते हैं लेकिन उनके पार्श्व आयामों में भिन्न होते हैं, इसलिए उनके बीच का विकल्प आपके बाड़े के विशिष्ट दरवाजे पैनल और फ्रेम ज्यामिति पर निर्भर करता है। ये तीनों पिन प्रतिधारण के लिए Φ4 ओपन रिटेनिंग रिंग के साथ Φ5 मिमी बैरल का उपयोग करते हैं।

मॉडल विकल्प और आयाम

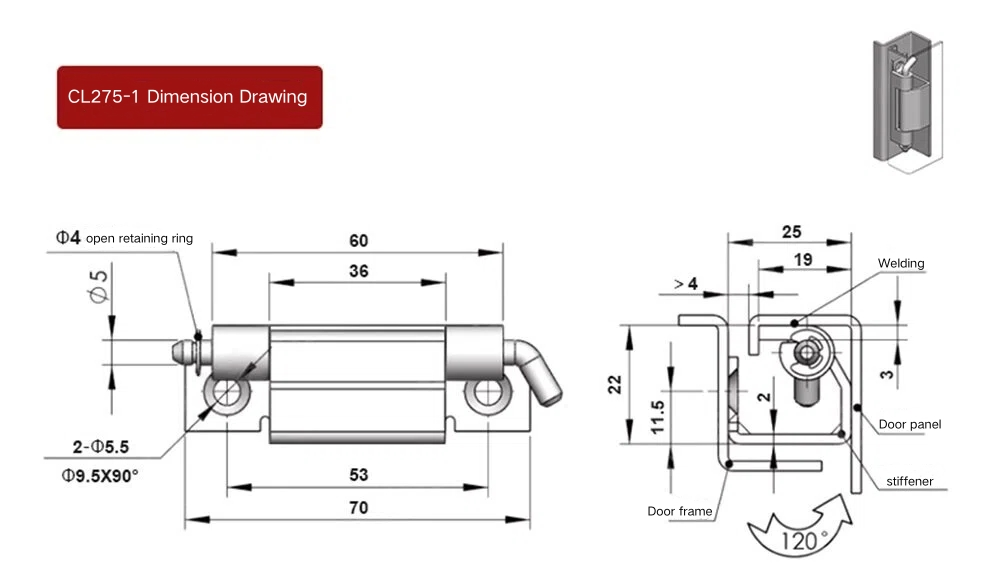

90 डिग्री बेंड कैबिनेट हिंज CL275-1 सबसे बड़ा मॉडल है, जिसकी कुल लंबाई 70 मिमी और हिंज बॉडी 60 मिमी है। बढ़ते पंखों के बीच आंतरिक विस्तार 53 मिमी है, बैरल का व्यास Φ5 मिमी है, और दो बढ़ते छेद Φ9.5×90° काउंटरसिंक के साथ Φ5.5 मिमी हैं। CL275-1 120° पर खुलता है, जिससे यह सही चुनाव बन जाता है जहां व्यापक दरवाजे के स्विंग की आवश्यकता होती है।

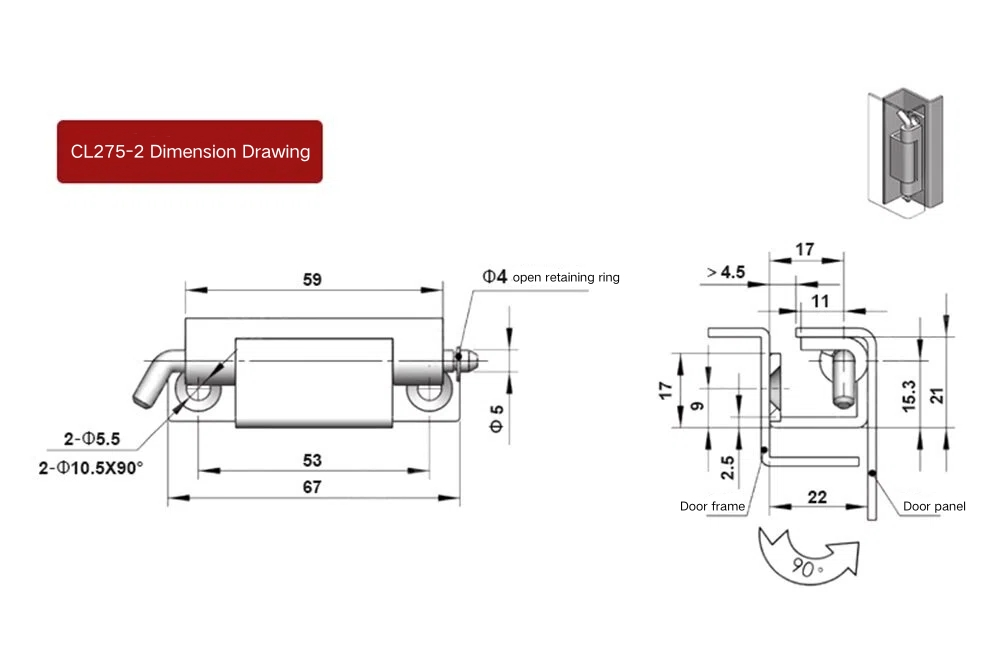

CL275-2 और CL275-3 दोनों 90° तक खुलते हैं और 53 मिमी आंतरिक विस्तार और Φ5 मिमी बैरल साझा करते हैं, लेकिन उनके समग्र आयाम और छेद विन्यास में भिन्न होते हैं। CL275-2 की कुल लंबाई 59 मिमी बॉडी के साथ 67 मिमी है और दो Φ10.5×90° काउंटरसिंक छेद के साथ दो Φ5.5 मिमी छेद का उपयोग करता है। CL275-3 की बॉडी 60 मिमी और कुल लंबाई 67 मिमी है जिसमें दो Φ5.2 मिमी माउंटिंग छेद हैं। CL275-3 की पार्श्व प्रोफ़ाइल भी CL275-2 से भिन्न है, जिसमें चौखट की संलग्न गहराई 19.3 मिमी और कुल पार्श्व ऊंचाई 20.2 मिमी है - विवरण जो 90 डिग्री बेंड कैबिनेट हिंज को एक विशिष्ट फ्रेम चैनल में फिट करते समय मायने रखते हैं।

संरचना और स्थापना

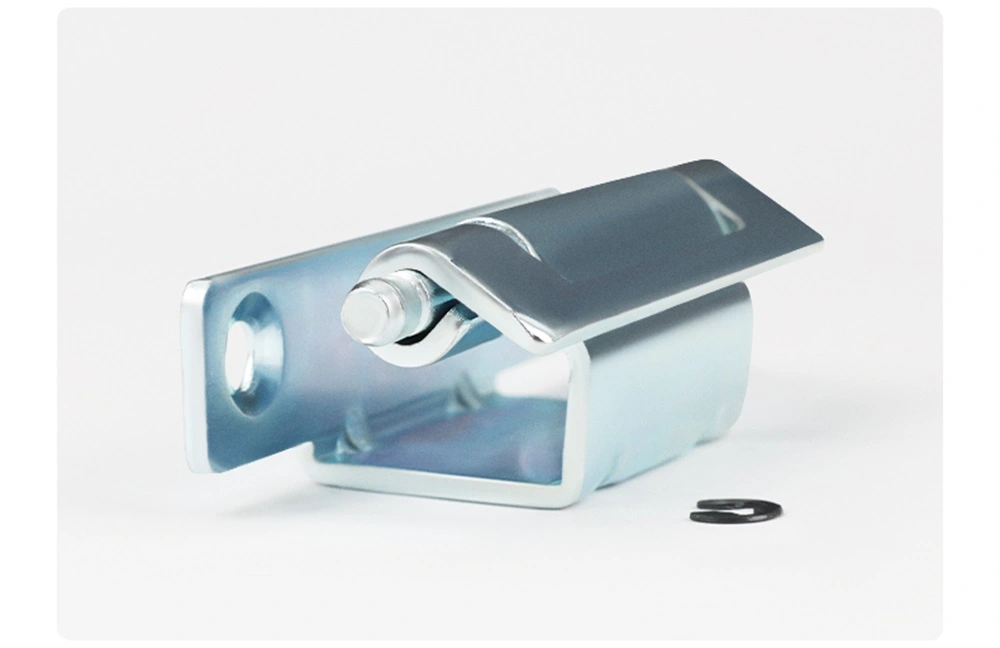

90 डिग्री बेंड कैबिनेट हिंज के सभी तीन मॉडल वेल्डिंग द्वारा स्थापित किए गए हैं। मुड़े हुए विंग डिज़ाइन का मतलब है कि काज का एक किनारा दरवाजे के फ्रेम चैनल के अंदर और दूसरा दरवाजा पैनल के खिलाफ बैठता है, जिसमें काज बैरल कैबिनेट चेहरे के बजाय फ्रेम प्रोफाइल के भीतर छिपा हुआ होता है। यह छिपी हुई स्थिति ही CL275 को मानक सतह पर लगे काज से अलग करती है।

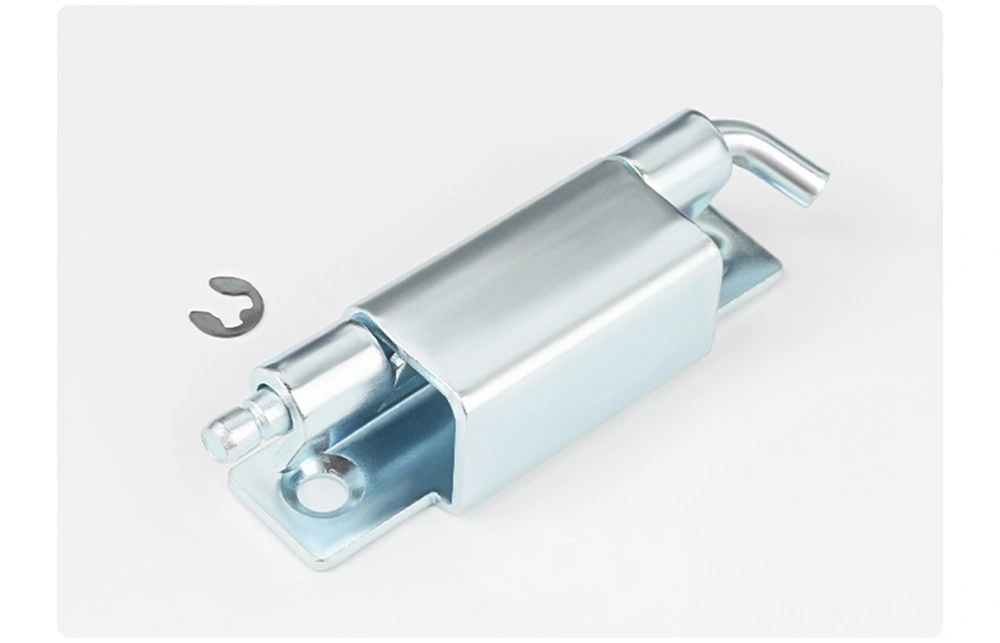

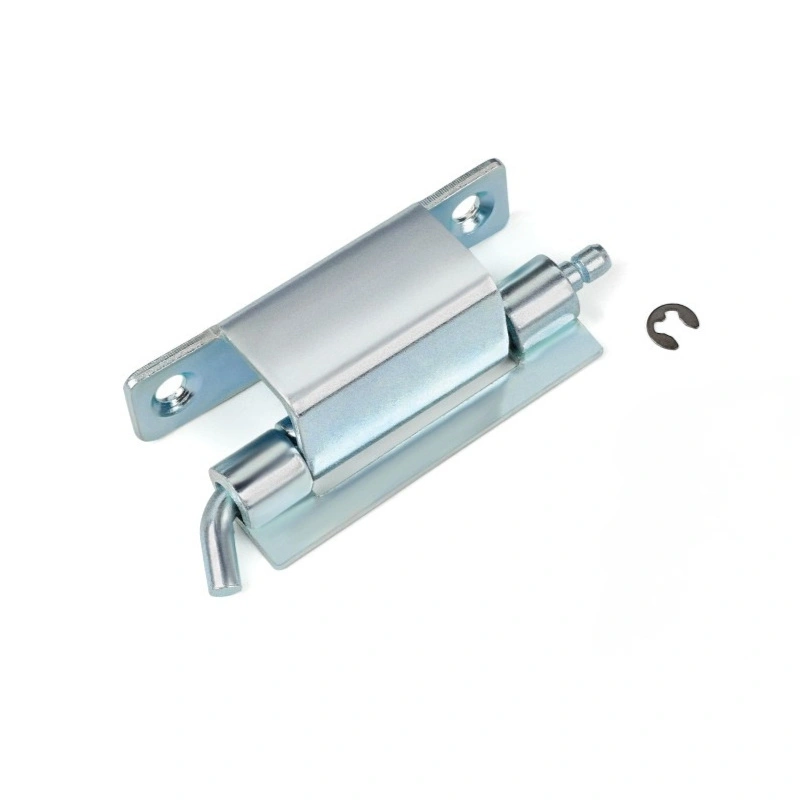

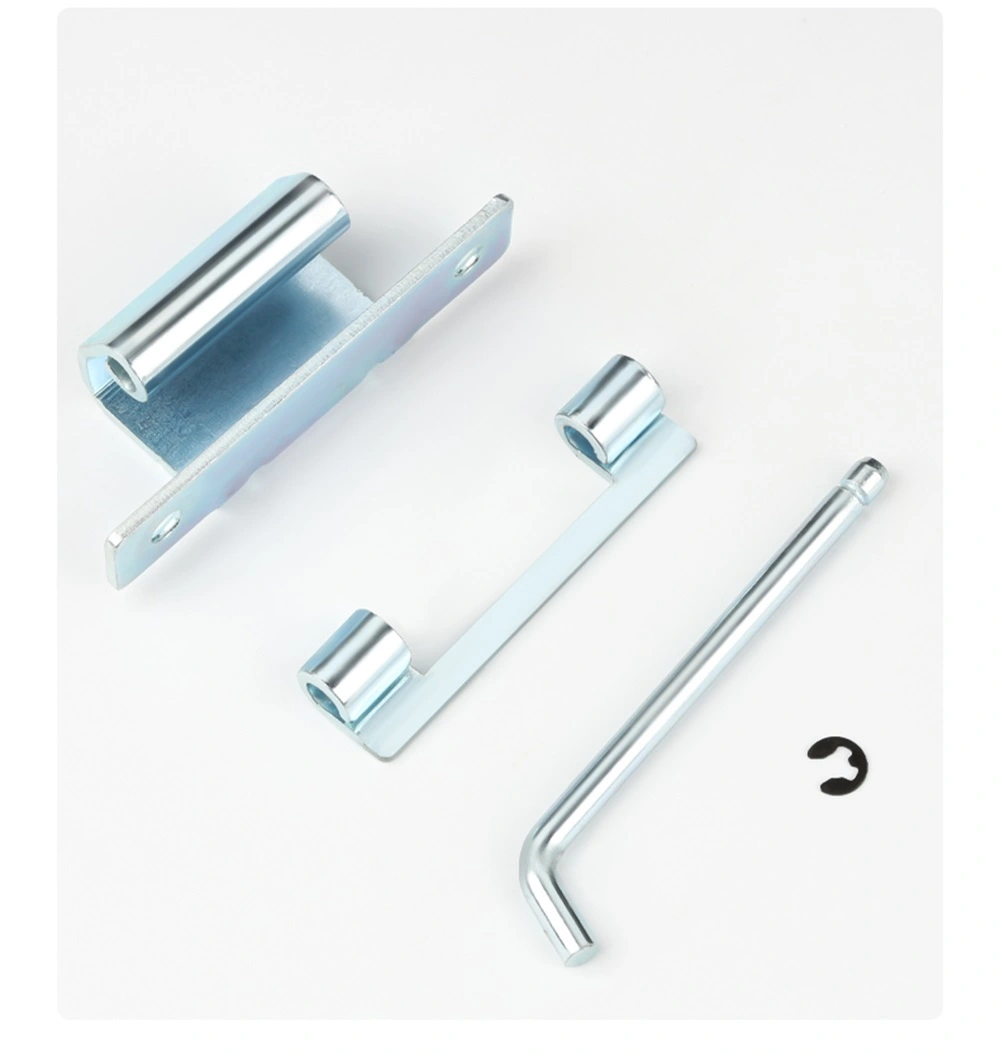

90 डिग्री बेंड कैबिनेट हिंज ऑपरेशन के दौरान पिन को जगह पर रखने के लिए सभी तीन मॉडलों पर Φ4 ओपन रिटेनिंग रिंग का उपयोग करता है। दरवाज़े के पत्ते को रिटेनिंग रिंग को हटाकर और पिन को खींचकर हटाया जा सकता है - किसी उपकरण की आवश्यकता नहीं है - जो उन अलमारियाँ के लिए उपयोगी है जिन्हें आंतरिक पहुंच या रखरखाव के लिए कभी-कभी दरवाज़ा हटाने की आवश्यकता होती है। वेल्डेड इंस्टॉलेशन फिक्स्ड विंग को फ्रेम से स्थायी रूप से जुड़ा रखता है, इसलिए बार-बार दरवाजा हटाने से माउंटिंग प्रभावित नहीं होती है।

सामग्री और भूतल उपचार

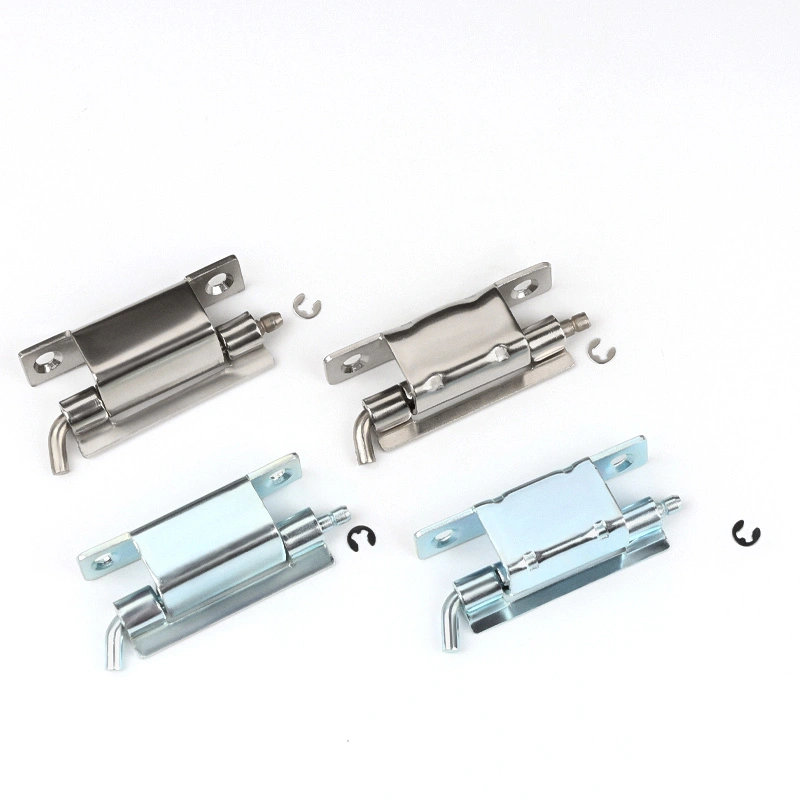

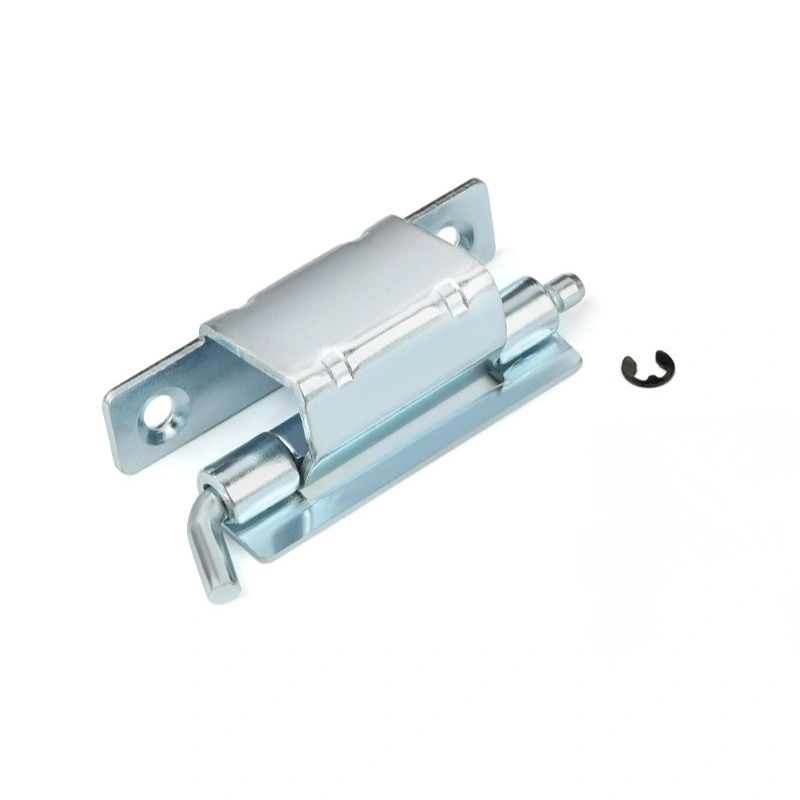

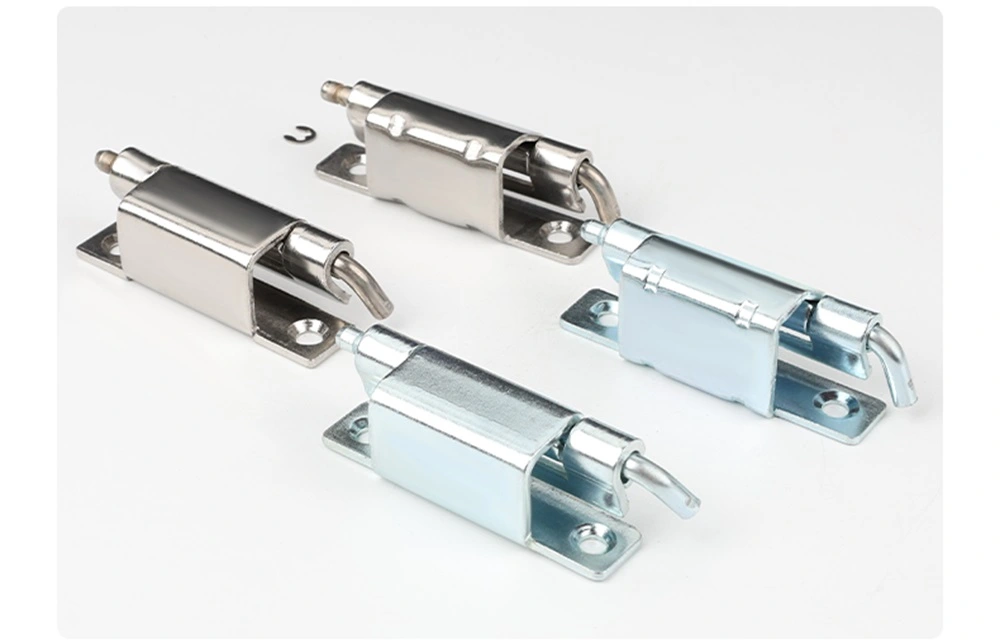

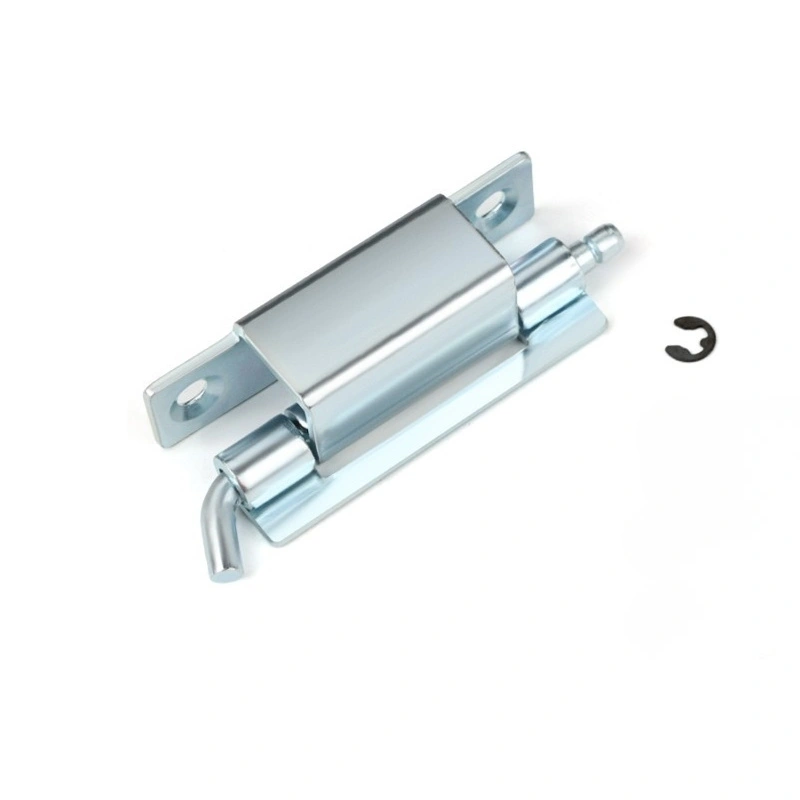

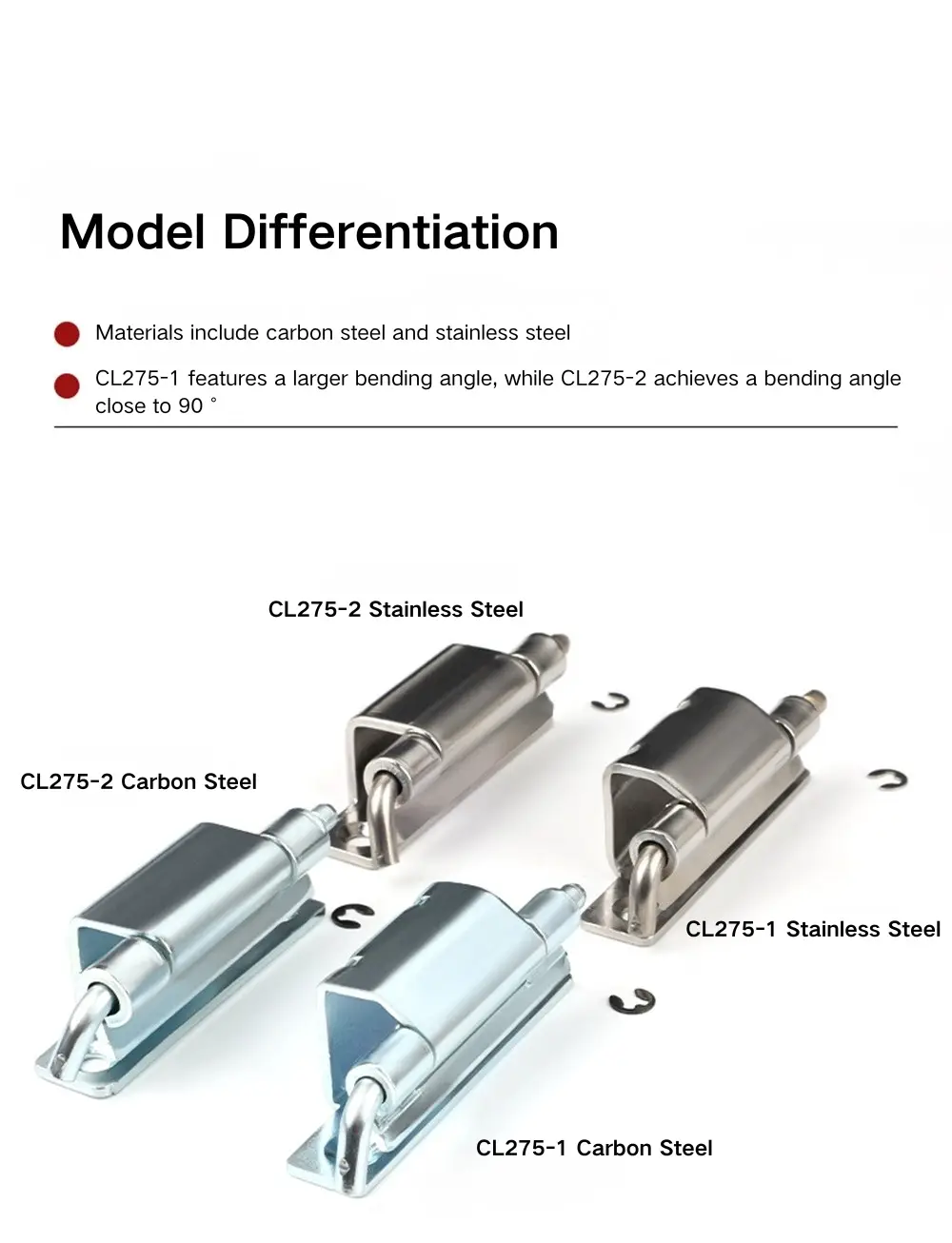

90 डिग्री बेंड कैबिनेट हिंज गैल्वेनाइज्ड कार्बन स्टील और 304 स्टेनलेस स्टील में उपलब्ध है। कार्बन स्टील संस्करण में जस्ता चढ़ाना होता है जो शुष्क या जलवायु-नियंत्रित वातावरण में इनडोर बाड़ों के लिए पर्याप्त संक्षारण सुरक्षा प्रदान करता है। यह अधिकांश विद्युत कैबिनेट और वितरण बॉक्स अनुप्रयोगों के लिए मानक विकल्प है जहां स्थापना घर के अंदर होती है और आर्द्रता कोई कारक नहीं होती है।

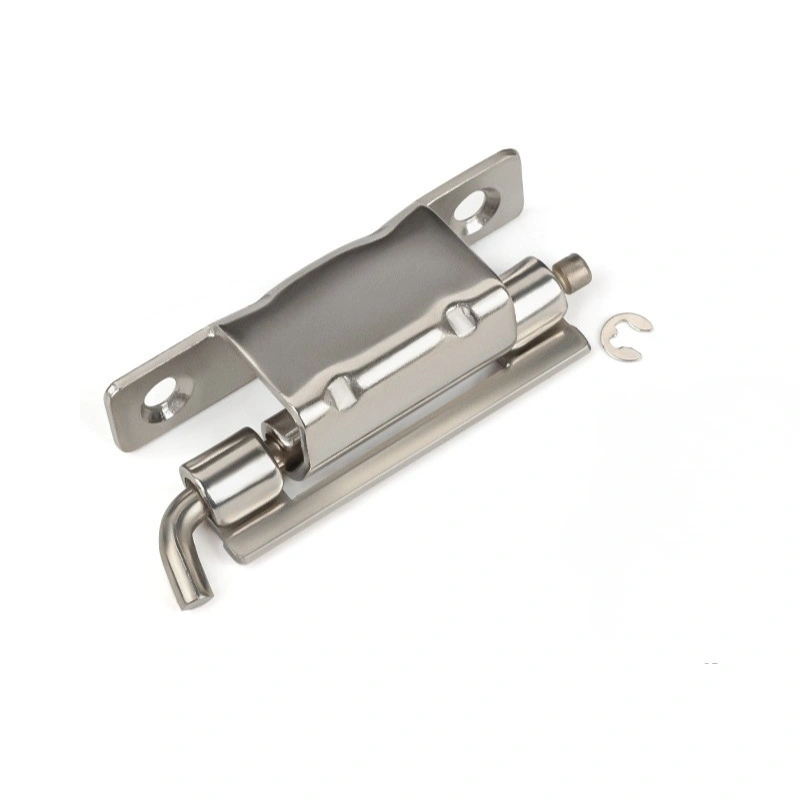

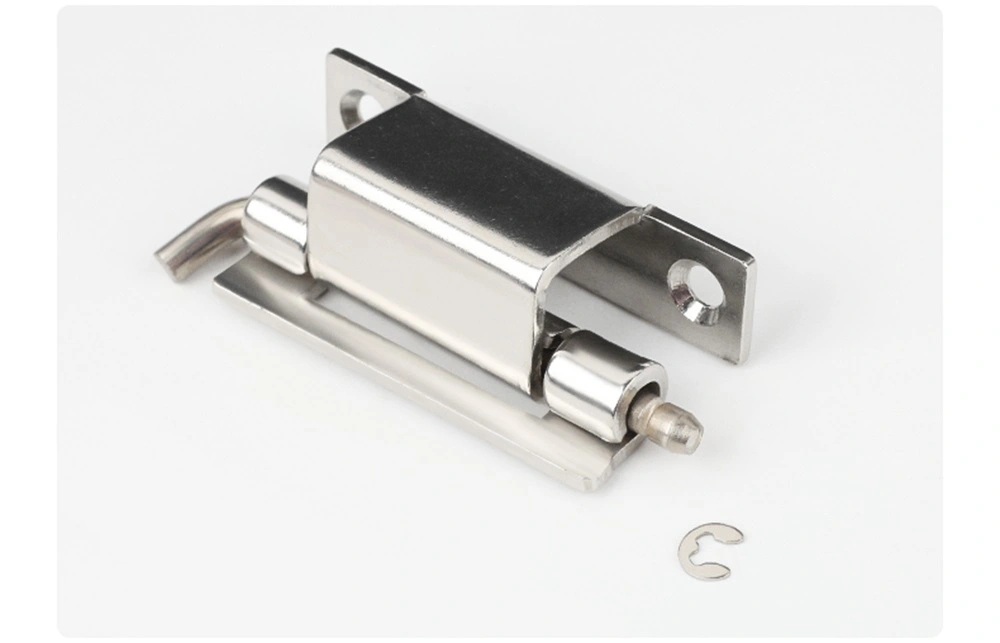

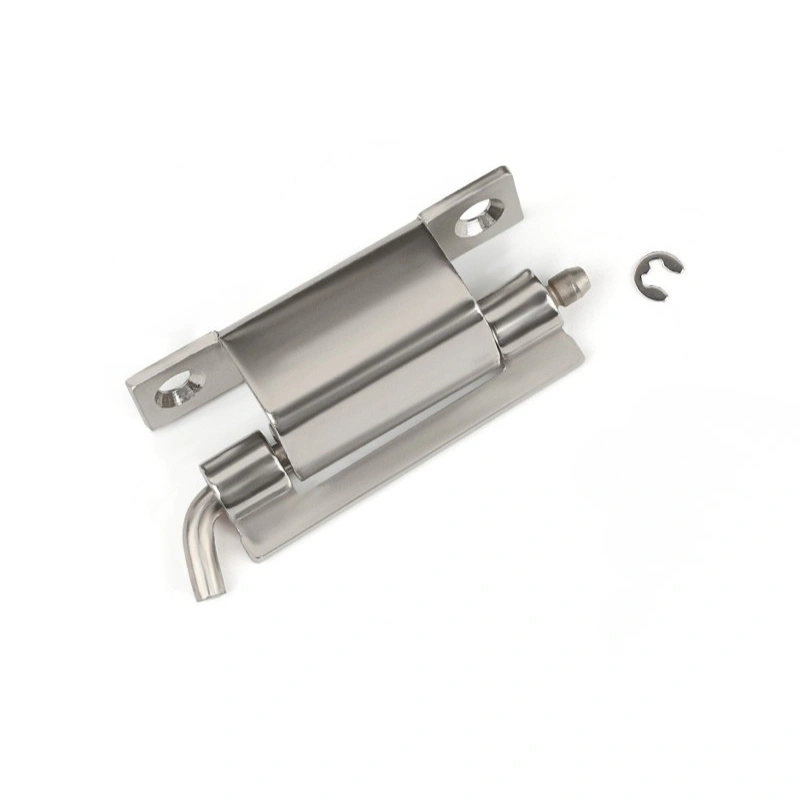

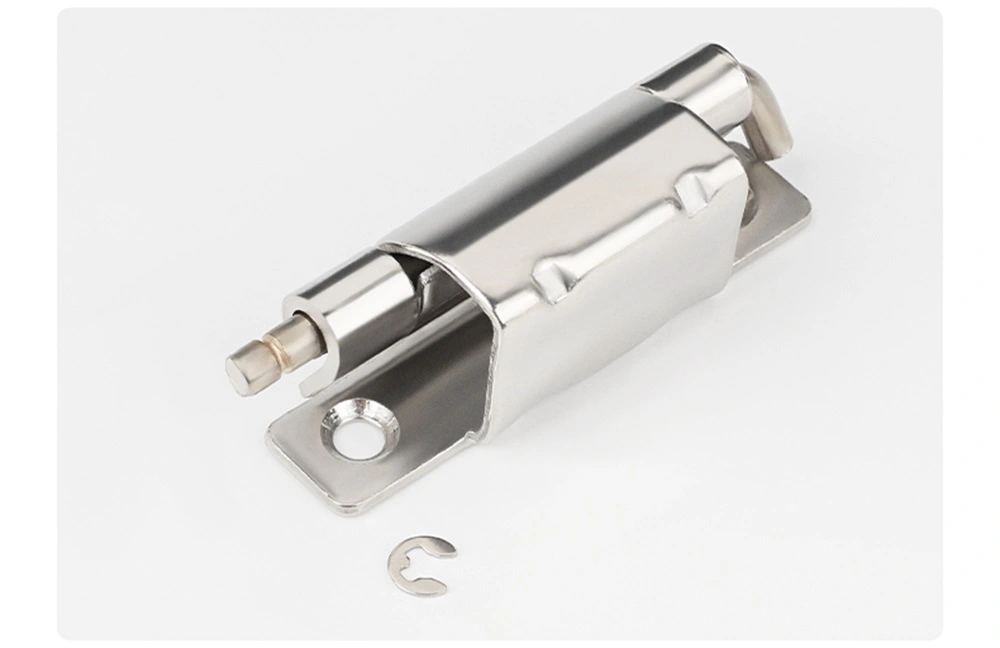

304 स्टेनलेस स्टील 90 डिग्री बेंड कैबिनेट हिंज तब बेहतर विकल्प है जब बाड़ा नमी, बाहरी परिस्थितियों या उच्च आर्द्रता वाले वातावरण के संपर्क में है। जब कैबिनेट बाहरी फिनिश पर विचार किया जाता है तो स्टेनलेस स्टील को भी निर्दिष्ट किया जाता है, क्योंकि यह चुनौतीपूर्ण परिस्थितियों में गैल्वनाइज्ड कार्बन स्टील की तुलना में समय के साथ अपनी उपस्थिति बेहतर बनाए रखता है। दोनों सामग्रियां सभी तीन CL275 मॉडलों में उपलब्ध हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: CL275 श्रृंखला में तीन मॉडल कौन से हैं और वे कैसे भिन्न हैं?

CL275 श्रृंखला में CL275-1, CL275-2 और CL275-3 शामिल हैं। CL275-1 120° तक खुलता है और 70 मिमी कुल लंबाई में सबसे बड़ा मॉडल है। CL275-2 और CL275-3 दोनों 90° तक खुलते हैं और समान क्षैतिज आयाम साझा करते हैं, लेकिन उनके पार्श्व प्रोफ़ाइल और माउंटिंग होल कॉन्फ़िगरेशन में भिन्न होते हैं। तीनों में Φ5 मिमी बैरल के साथ वेल्डेड टिका है।

Q2: प्रत्येक मॉडल का उद्घाटन कोण क्या है?

CL275-1 120° पर खुलता है। CL275-2 और CL275-3 दोनों 90° पर खुलते हैं। उद्घाटन कोण काज पंखों की मोड़ ज्यामिति द्वारा तय किया जाता है और स्थापना के बाद इसे समायोजित नहीं किया जा सकता है।

Q3: CL275 हिंज कैसे स्थापित किया जाता है?

सभी तीन CL275 मॉडल वेल्डिंग द्वारा स्थापित किए गए हैं। निर्माण के दौरान मुड़े हुए पंख को कैबिनेट फ्रेम या दरवाजे के पैनल पर वेल्ड किया जाता है। इस श्रृंखला में कोई स्क्रू-माउंट विकल्प नहीं है।

Q4: हिंज पिन को कैसे बरकरार रखा जाता है और क्या दरवाजे को हटाया जा सकता है?

सभी CL275 मॉडल पिन को जगह पर रखने के लिए Φ4 ओपन रिटेनिंग रिंग का उपयोग करते हैं। दरवाज़ा हटाने के लिए, रिटेनिंग रिंग को अलग करें और पिन खींचें - किसी उपकरण की आवश्यकता नहीं है। वेल्डेड बेस फ्रेम पर स्थिर रहता है, इसलिए दरवाजे को हटाया जा सकता है और काज माउंटिंग को प्रभावित किए बिना फिर से जोड़ा जा सकता है।

Q5: कौन सी सामग्रियां उपलब्ध हैं?

CL275 बेंड कैबिनेट हिंज गैल्वेनाइज्ड कार्बन स्टील और 304 स्टेनलेस स्टील में आता है। कार्बन स्टील इनडोर, सूखे बाड़ों के लिए उपयुक्त है; बाहरी प्रतिष्ठानों या नियमित नमी वाले वातावरण के लिए स्टेनलेस स्टील बेहतर विकल्प है।

Q6: CL275-2 और CL275-3 के बीच क्या अंतर है?

दोनों मॉडल समान क्षैतिज आयाम और 90° उद्घाटन कोण साझा करते हैं, लेकिन उनकी पार्श्व प्रोफ़ाइल भिन्न होती है। CL275-3 में डोर फ्रेम जुड़ाव की गहराई 19.3 मिमी और पार्श्व ऊंचाई 20.2 मिमी है, जबकि CL275-2 में अलग फ्रेम चैनल ज्यामिति के लिए उपयुक्त अलग-अलग पार्श्व मंजूरी हैं। अपने विशिष्ट दरवाज़े के फ्रेम और पैनल आयामों के आधार पर चयन करें।
