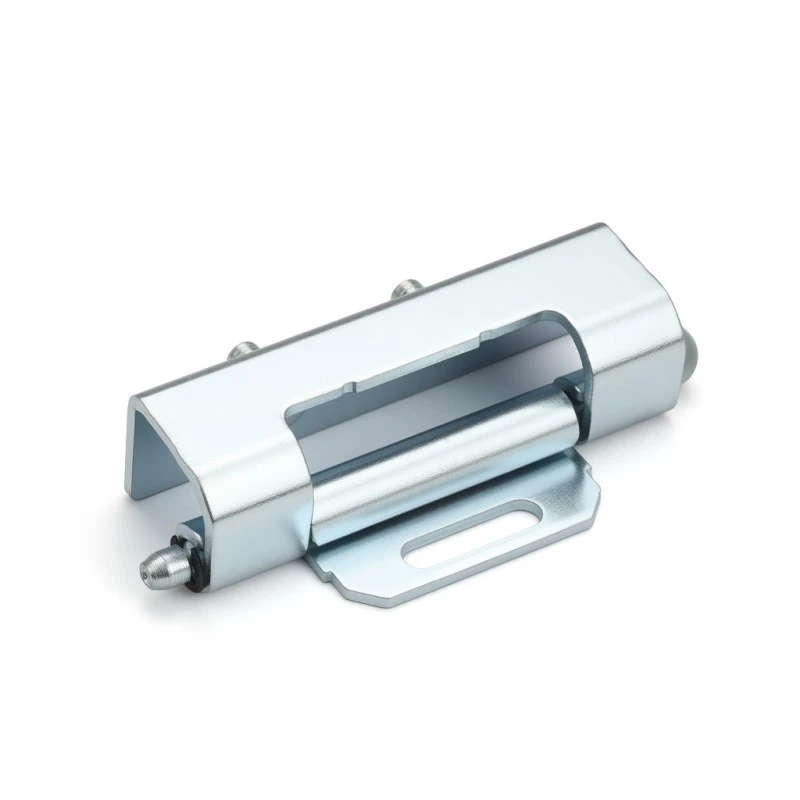

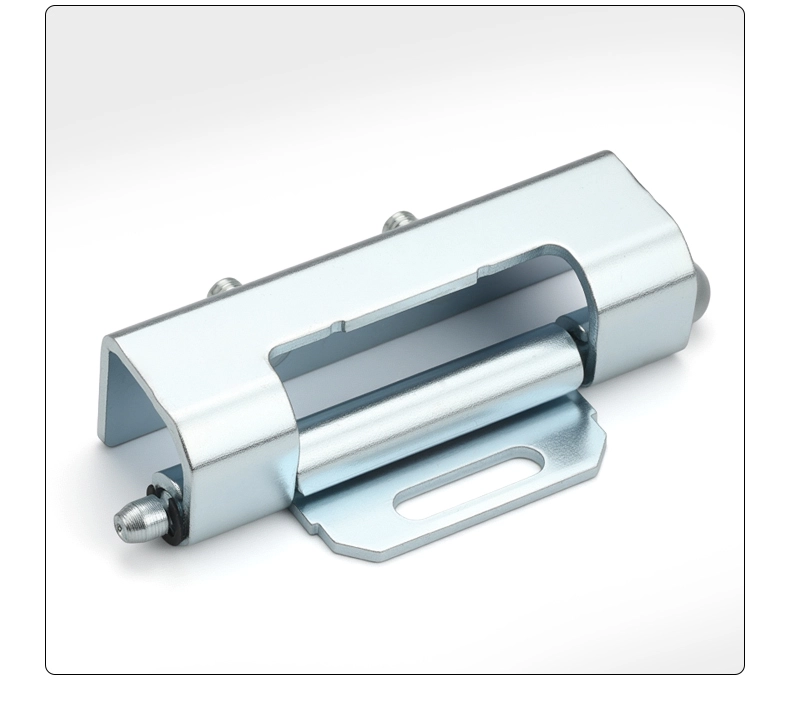

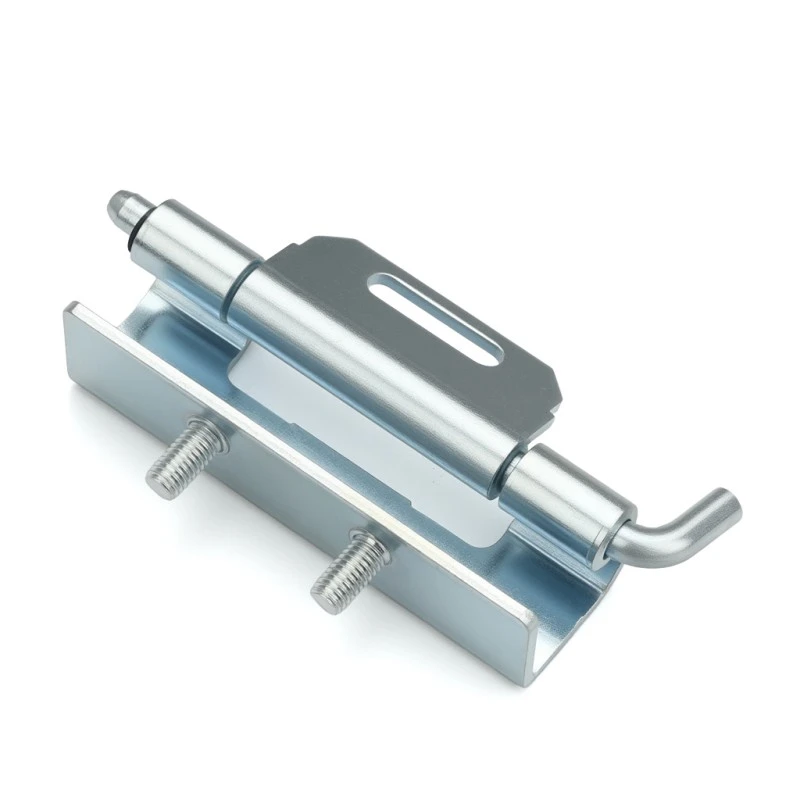

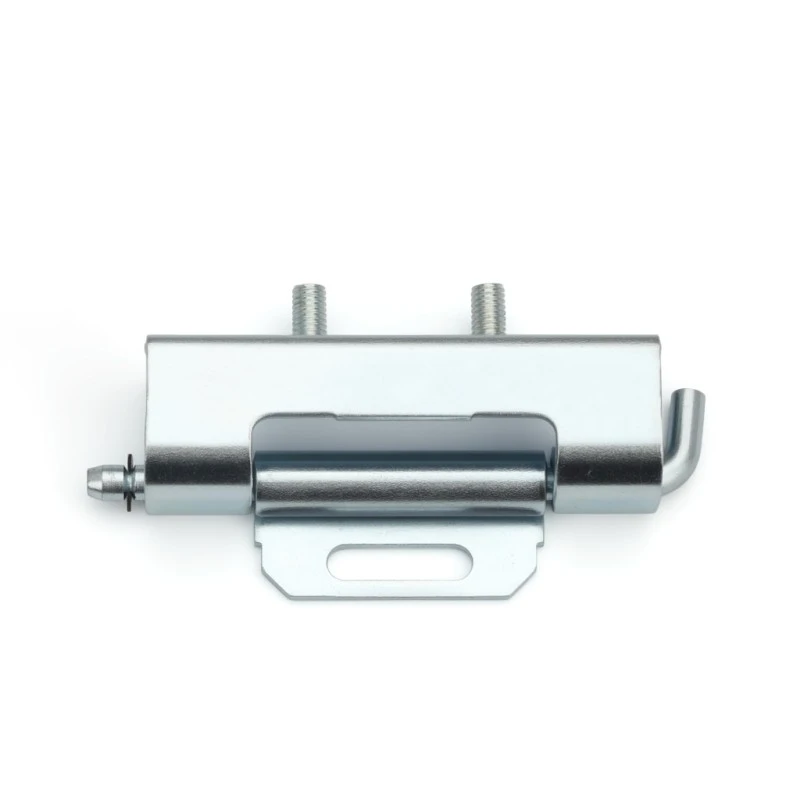

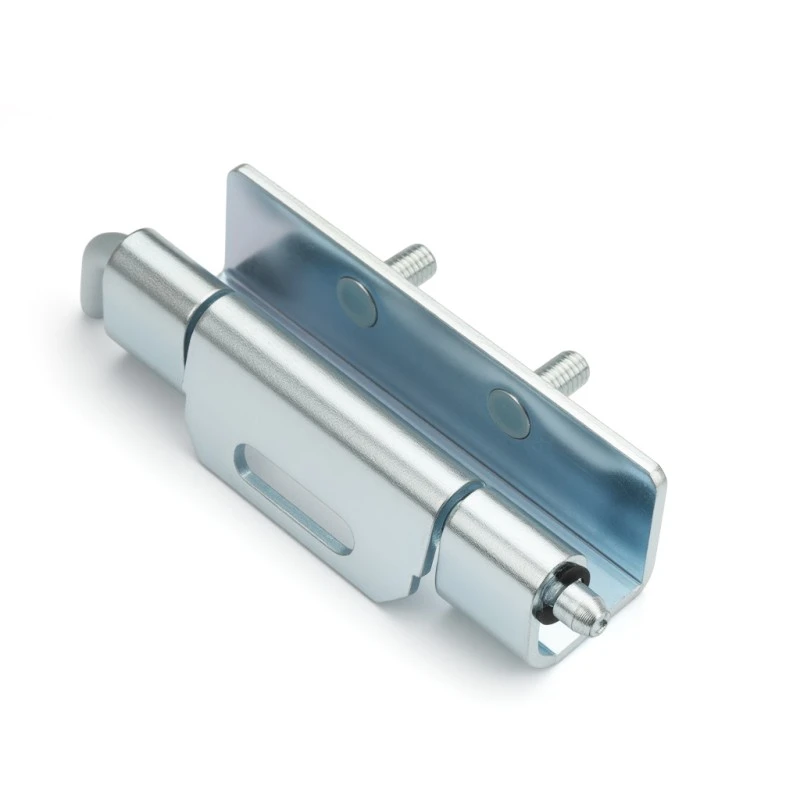

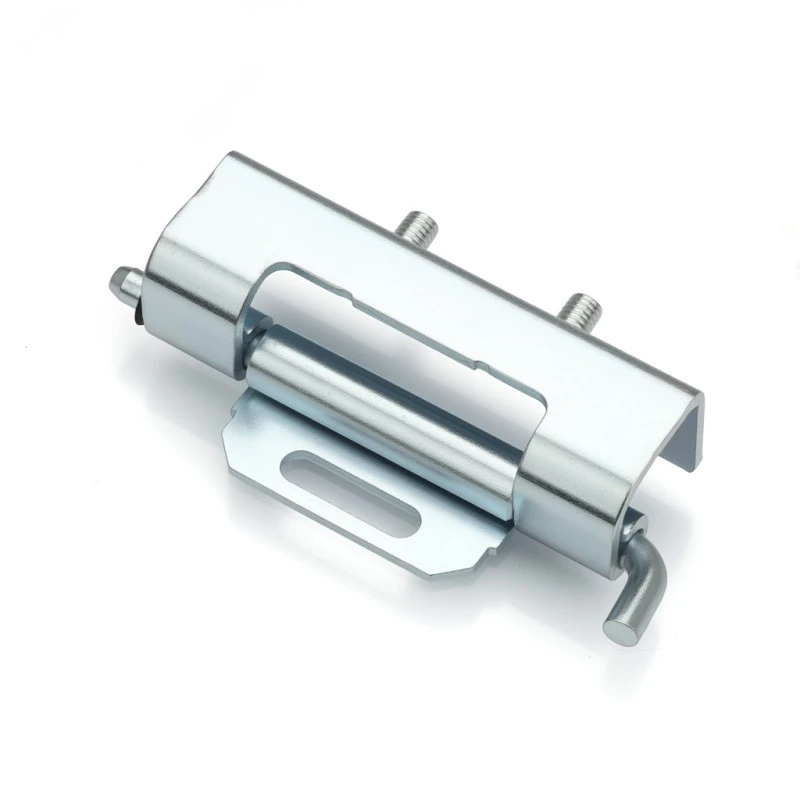

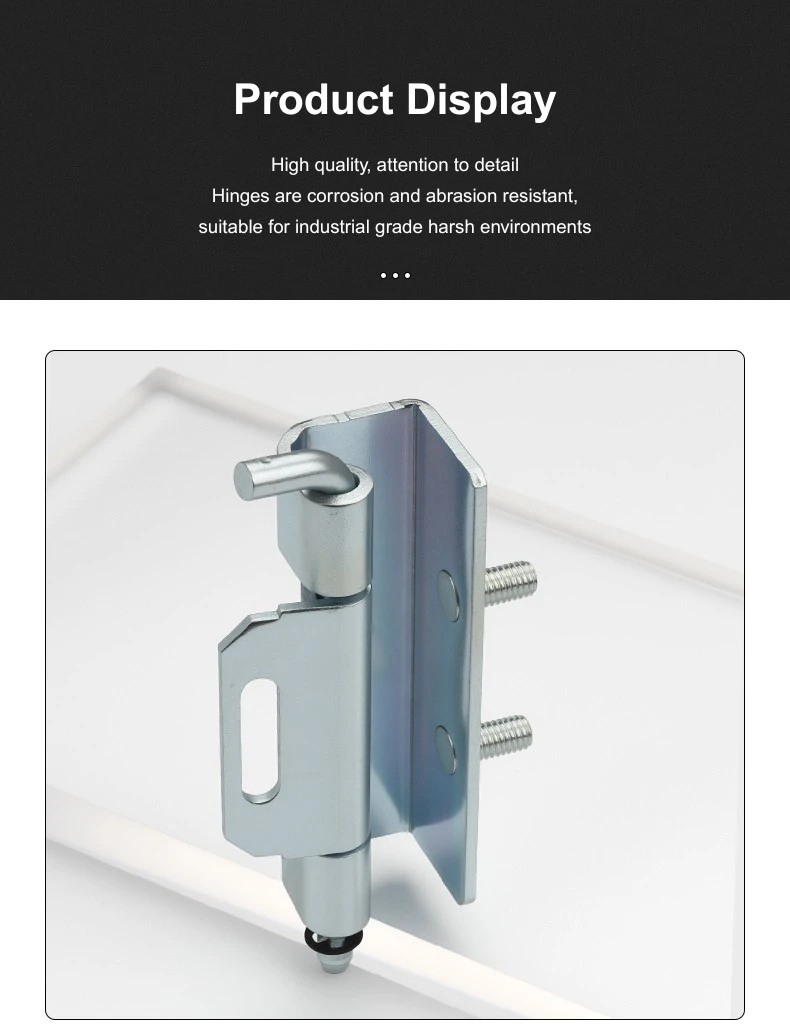

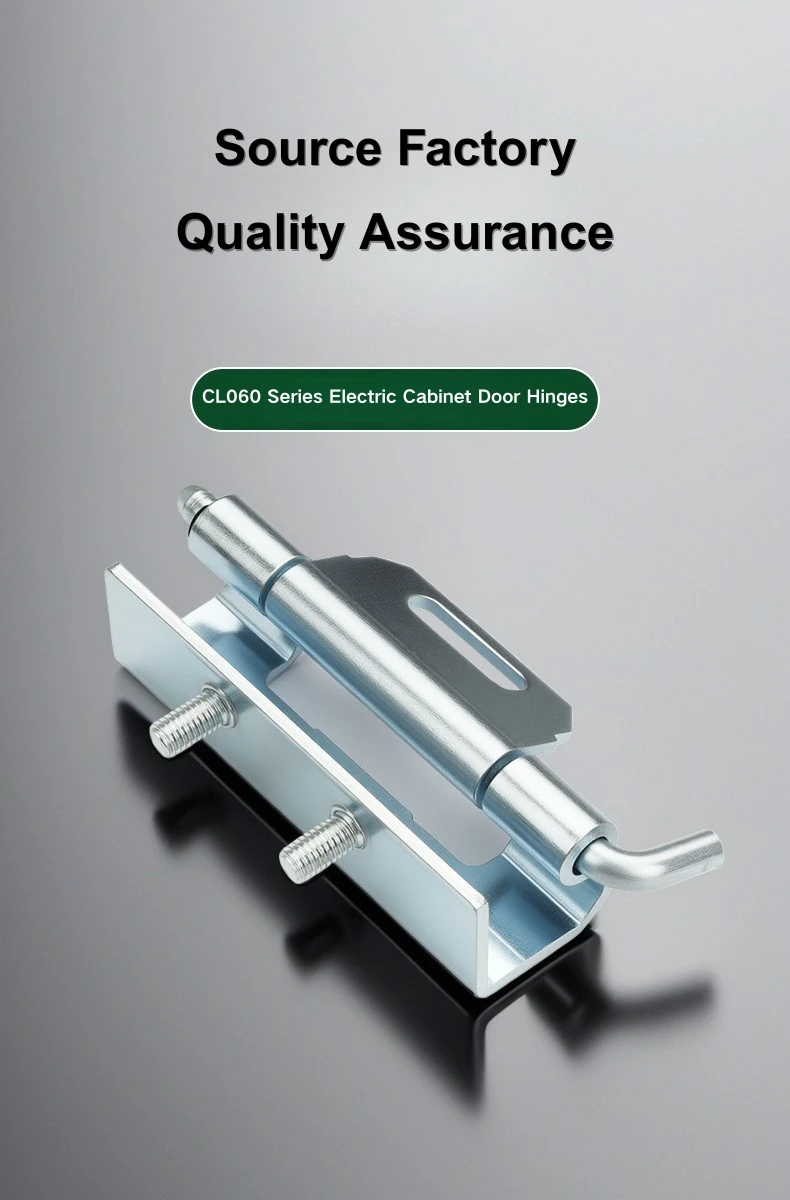

स्टड के साथ छुपा हुआ काज

यिताई लॉक से हटाने योग्य बाड़े के टिका खरीदने वाले किसी भी व्यक्ति के लिए, स्टड CL060 के साथ छुपा हुआ काज वेल्डिंग और नट माउंटिंग दोनों को संभालता है, और स्क्रू पहले से ही शामिल हैं। माउंटिंग विंग पर 19.8 मिमी का स्लॉट है ताकि आप इसे लॉक करने से पहले स्थिति को ठीक कर सकें - यह तब उपयोगी होता है जब आपको दरवाजे को सीधा लटकाने की आवश्यकता होती है। 70 मिमी हिंज बॉडी और Φ5 मिमी बैरल के साथ कुल लंबाई 86 मिमी है।

संरचना और आयाम

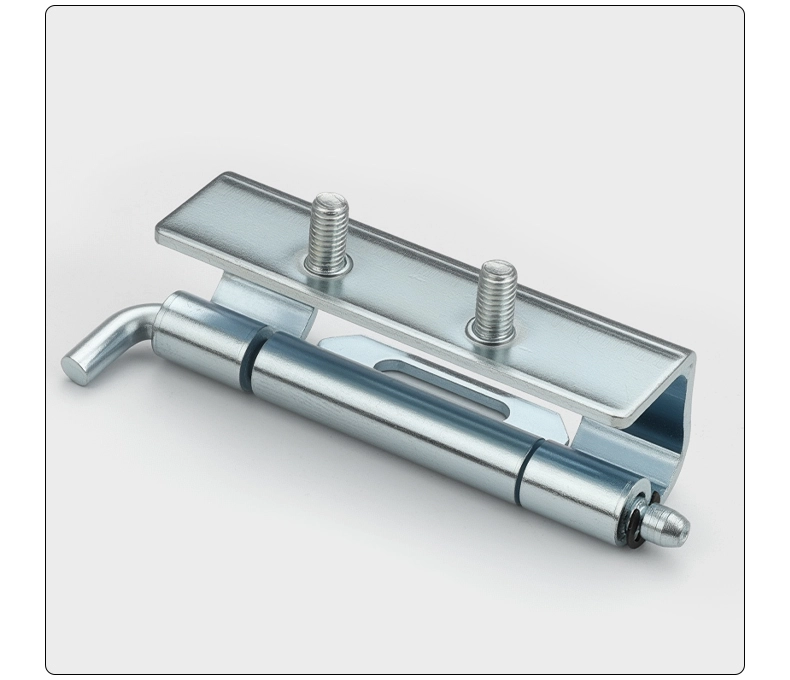

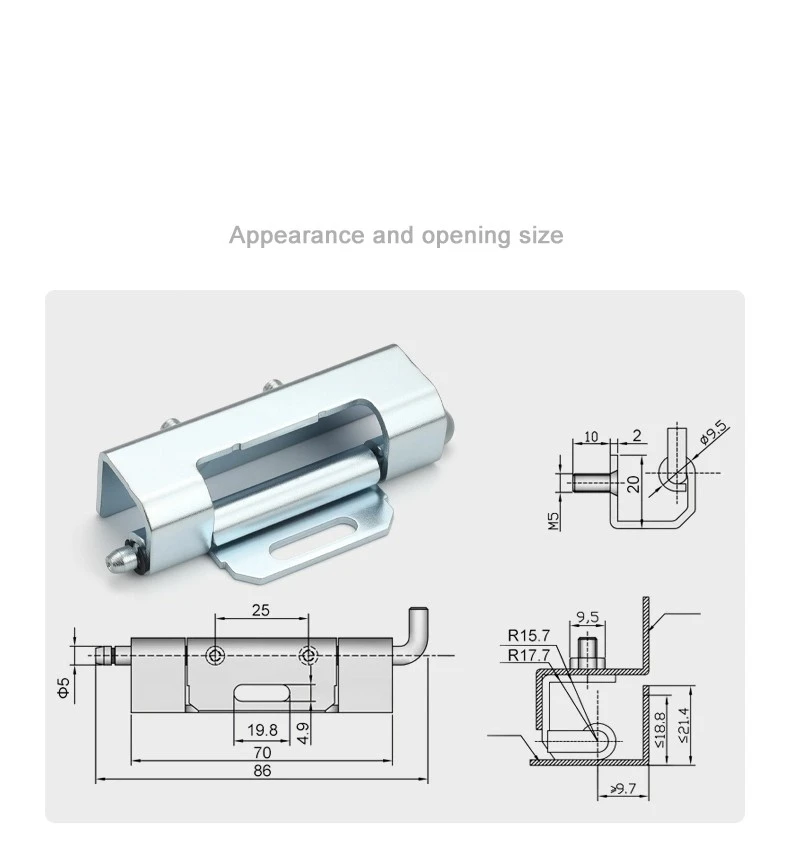

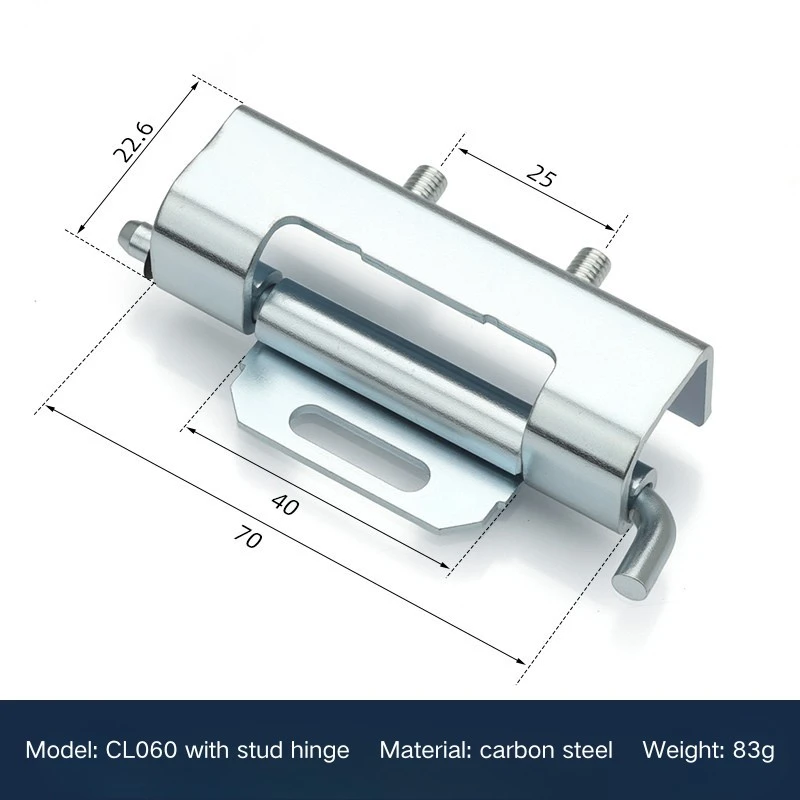

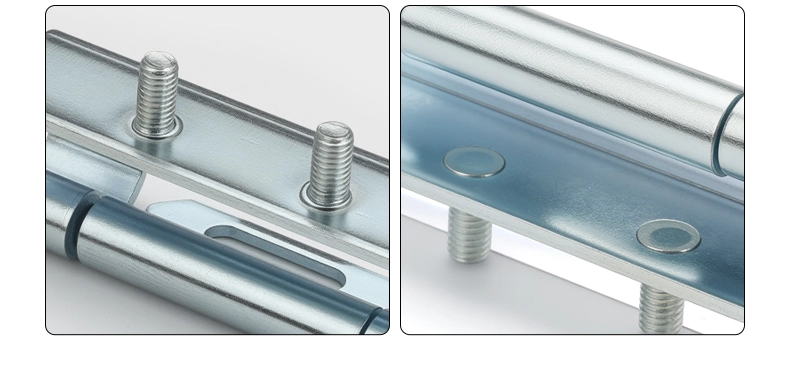

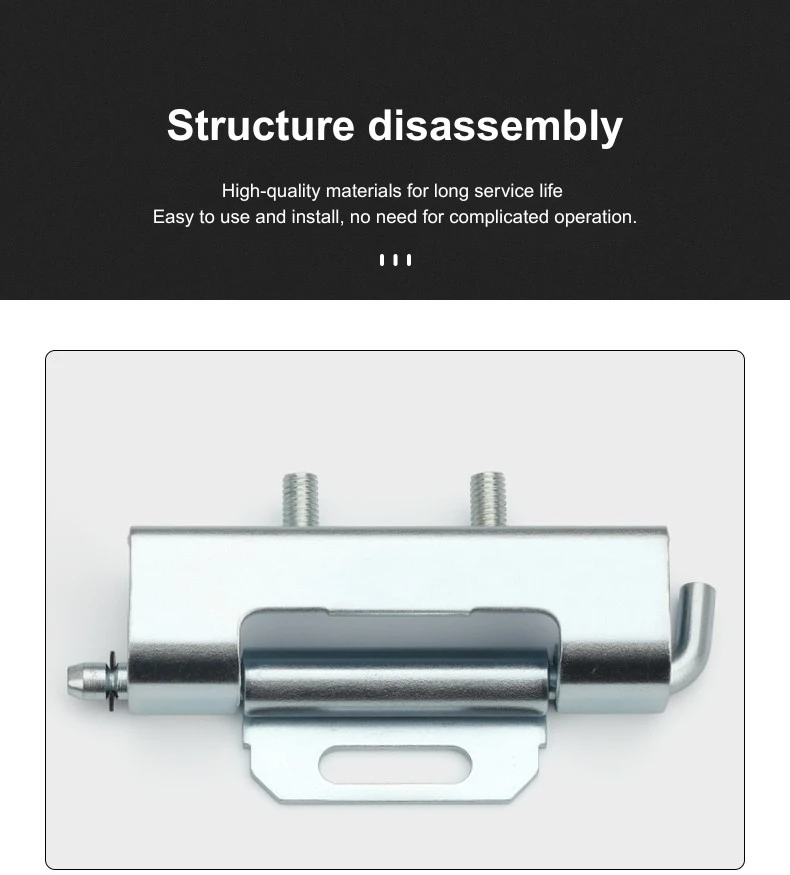

स्टड के साथ छुपा हुआ हिंज कुल मिलाकर 86 मिमी चलता है, जिसमें मुख्य बॉडी 70 मिमी लेती है और माउंटिंग विंग बाकी हिस्से को कवर करता है। बैरल Φ5 मिमी है, और स्टड में स्वयं Φ9.5 मिमी हेड, 10 मिमी शाफ्ट, 2 मिमी शोल्डर और एम5 थ्रेडिंग है - फ्रेम चैनल नट के साथ जुड़ने के लिए सीधा।

फ़्रेम अनुकूलता के लिए, स्टड के साथ कंसील्ड हिंज को R15.7 से R17.7 मिमी की आंतरिक त्रिज्या, ≤18.8 मिमी की दरवाजा पैनल निकासी गहराई, ≤21.4 मिमी की पार्श्व पहुंच और >9.7 मिमी के फ्रेम उद्घाटन वाले चैनलों के लिए डिज़ाइन किया गया है। काज का शरीर 22.6 मिमी चौड़ा है और माउंटिंग विंग 25 मिमी चौड़ा है - दरवाजे के चेहरे से चिपके बिना फ्रेम के भीतर साफ-सुथरा बैठने के लिए पर्याप्त कॉम्पैक्ट।

इंस्टालेशन और माउंटिंग

स्टड के साथ छुपा हुआ काज वेल्डिंग और नट माउंटिंग के संयोजन के साथ आता है। निर्माण के दौरान माउंटिंग विंग को दरवाज़े के पैनल में वेल्ड किया जाता है, और स्टड अंत शामिल एम5 स्क्रू का उपयोग करके फ्रेम चैनल से जुड़ जाता है। विंग पर 19.8 मिमी का स्लॉट आपको सब कुछ कसने से पहले काज की स्थिति को बदलने के लिए कुछ जगह देता है, जो असेंबली के दौरान दरवाजे के संरेखण को बहुत कम अस्पष्ट बनाता है।

एक बार जब यह सब ठीक हो जाता है, तो स्टड के साथ छुपा हुआ काज अभी भी जरूरत पड़ने पर दरवाजे को बंद होने की अनुमति देता है - बस स्टड को फ्रेम चैनल से अलग कर दें और दरवाजा मुक्त हो जाता है। वेल्डेड विंग स्थायी रूप से दरवाज़े के पैनल पर रहता है, इसलिए दरवाज़ा हटाने से काज की स्थापना पर कोई प्रभाव नहीं पड़ता है। यह उन अलमारियाँ के लिए एक उपयोगी सुविधा है जिनमें वायरिंग रन या आंतरिक पहुंच के लिए दरवाजे को हटाने की आवश्यकता होती है।

अनुप्रयोग परिदृश्य

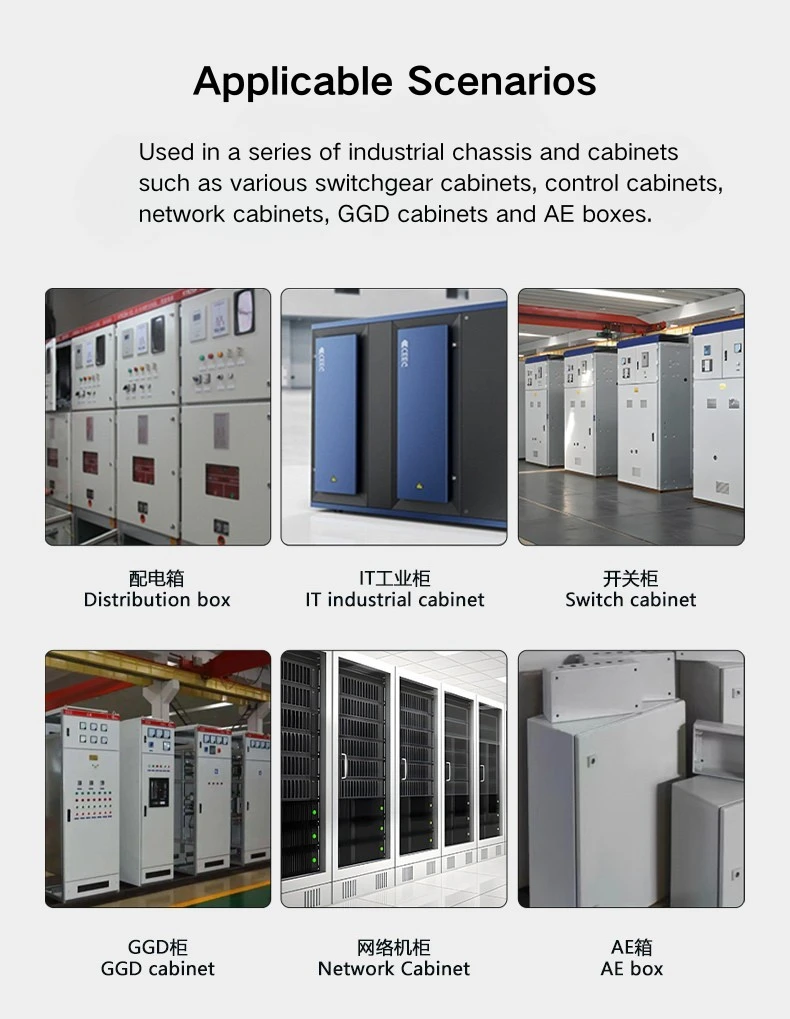

स्टड के साथ छुपा हुआ काज अक्सर वितरण पैनल के दरवाजे, स्विचगियर बाड़ों, नेटवर्क कैबिनेट दरवाजे और औद्योगिक उपकरण कैबिनेट पर दिखाई देता है जहां बाहरी साफ-सफाई मायने रखती है। चूंकि काज फ्रेम के अंदर बैठता है, दरवाजा बंद होने पर बाहर कुछ भी दिखाई नहीं देता है - कोई उभरी हुई बैरल नहीं, कोई खुला पंख नहीं।

स्टड के साथ कंसील्ड हिंज का अलग किया जा सकने वाला हिस्सा उन कैबिनेटों के लिए भी काम आता है जिन्हें वर्कशॉप में असेंबल किया जाता है और साइट पर भेजा जाता है - दरवाजा परिवहन के लिए बंद हो सकता है और कैबिनेट की स्थिति में आने के बाद वापस जा सकता है। गैल्वेनाइज्ड कार्बन स्टील फिनिश मानक इनडोर औद्योगिक वातावरण के लिए ठीक है, और 86 मिमी पर काज फ्रेम चैनल आयामों में फिट बैठता है जो आप आमतौर पर वितरण और स्विचगियर बाड़ों पर पाते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: CL060 हिंज का कुल आकार क्या है?

CL060 छुपाए गए हिंज की कुल लंबाई 86 मिमी, हिंज बॉडी की लंबाई 70 मिमी और बैरल व्यास Φ5 मिमी है। माउंटिंग विंग 25 मिमी चौड़ा है और हिंज बॉडी 22.6 मिमी चौड़ा है। कुल वजन 83 ग्राम है.

Q2: CL060 किस सामग्री से बना है?

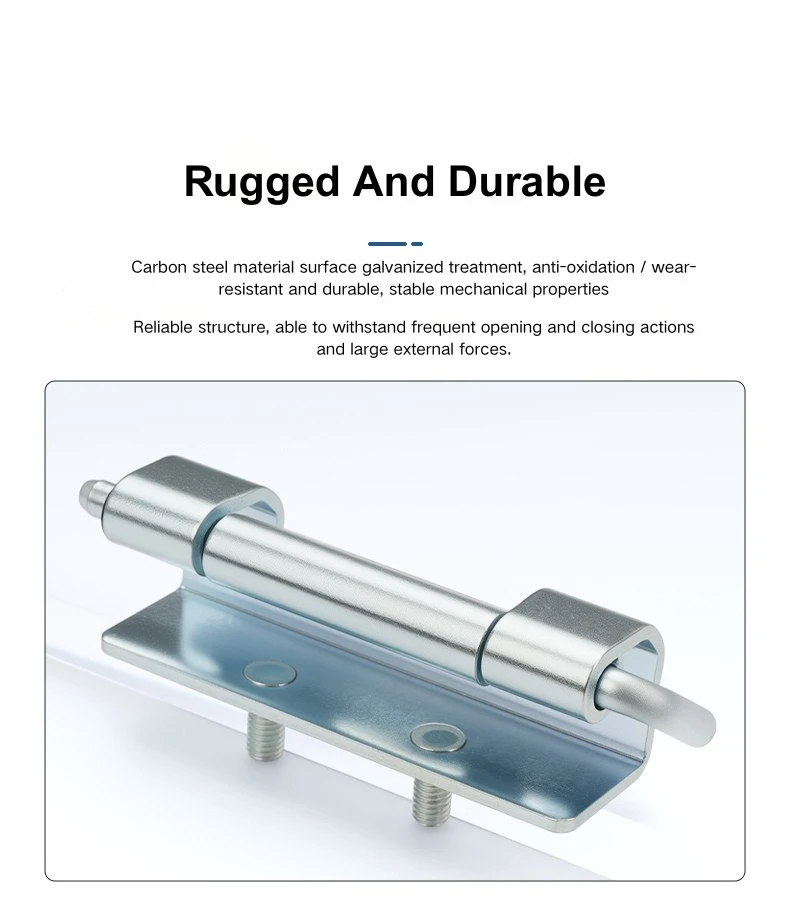

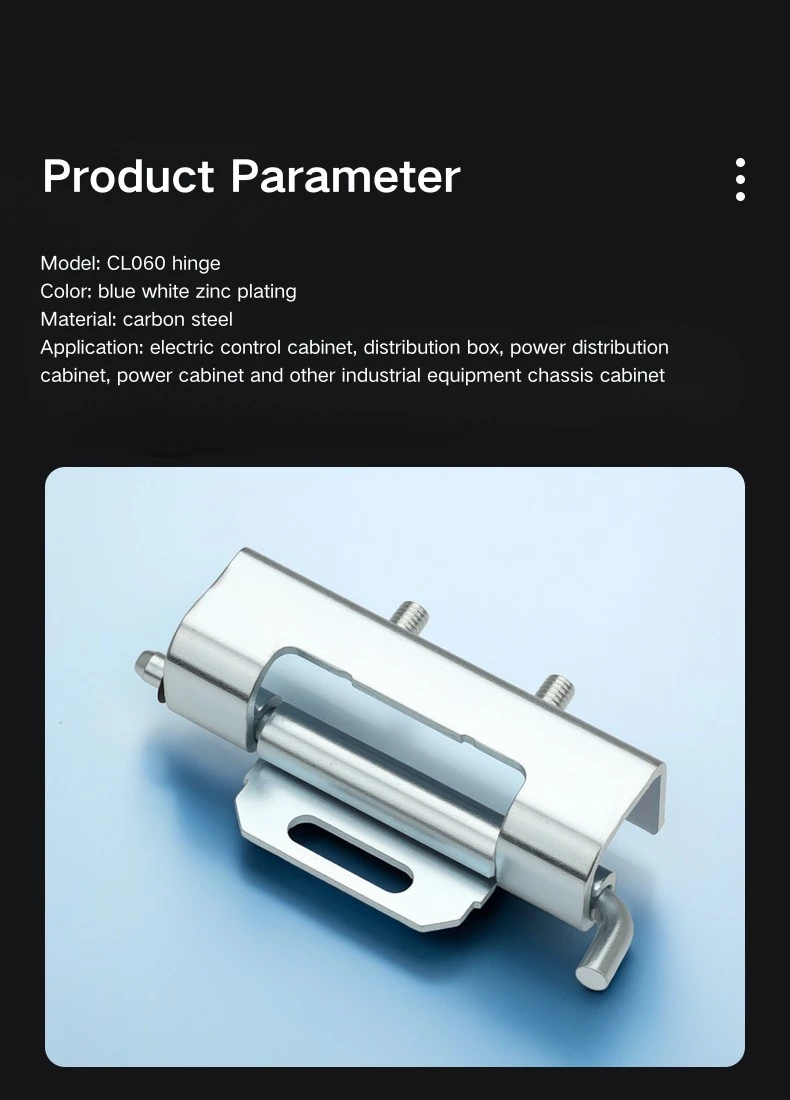

CL060 गैल्वनाइज्ड फिनिश के साथ कार्बन स्टील से बना है। यह फिलहाल केवल एक स्पेसिफिकेशन में उपलब्ध है।

Q3: CL060 कैसे स्थापित किया जाता है?

CL060 वेल्डिंग और नट माउंटिंग के संयोजन का उपयोग करता है। माउंटिंग विंग को दरवाजे के पैनल पर वेल्ड किया गया है, और स्टड शामिल M5 स्क्रू का उपयोग करके फ्रेम चैनल को जोड़ता है। स्लॉटेड माउंटिंग होल अंतिम फिक्सिंग से पहले स्थितिगत समायोजन की अनुमति देता है।

Q4: स्टड आयाम क्या हैं?

स्टड में Φ9.5 मिमी हेड व्यास, 10 मिमी शाफ्ट लंबाई, 2 मिमी शोल्डर है, और थ्रेडेड M5 है। यह >9.7 मिमी के उद्घाटन के साथ एक फ्रेम चैनल संलग्न करता है।

Q5: CL060 किस फ्रेम चैनल आयाम में फिट बैठता है?

CL060 छुपा हुआ काज R15.7 से R17.7 मिमी के आंतरिक त्रिज्या के साथ एक फ्रेम चैनल के भीतर फिट बैठता है। दरवाज़े के पैनल की गहराई निकासी ≤18.8 मिमी है और कुल पार्श्व पहुंच ≤21.4 मिमी है।

Q6: CL060 किस प्रकार के बाड़े के लिए उपयुक्त है?

CL060 का उपयोग वितरण पैनल दरवाजे, स्विचगियर बाड़ों, औद्योगिक नेटवर्क कैबिनेट और यांत्रिक उपकरण कैबिनेट दरवाजे पर किया जाता है - कहीं भी सतह पर लगे विकल्प की तुलना में एक छुपा हुआ, अलग करने योग्य काज को प्राथमिकता दी जाती है।
