वितरण पैनल हटाने योग्य काज

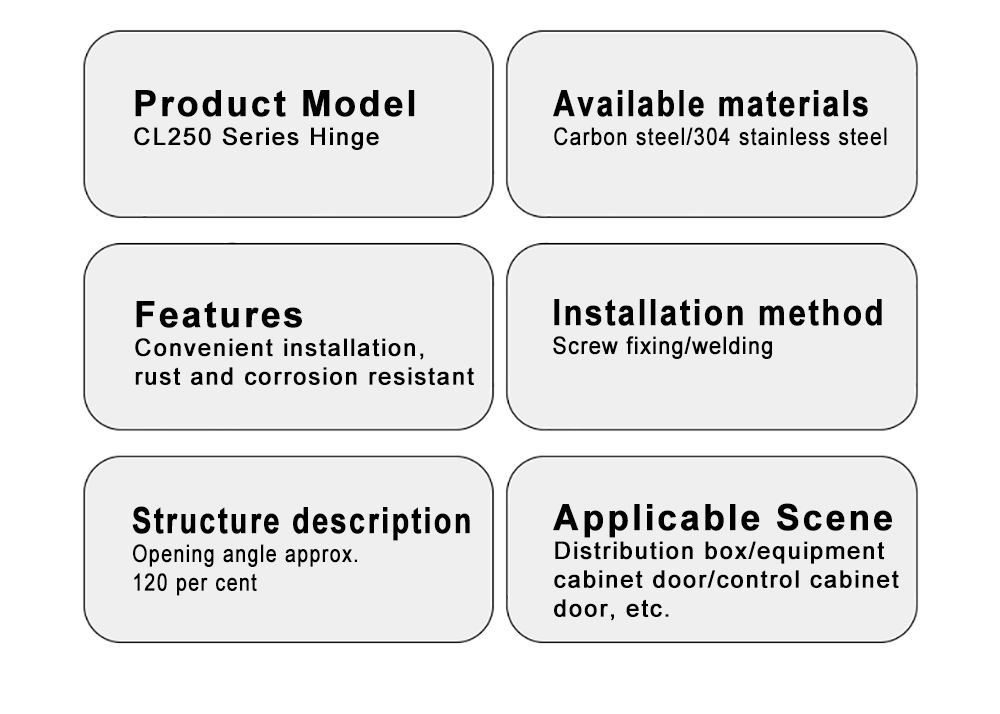

यिताई लॉक से मात्रा में नियंत्रण कैबिनेट हार्डवेयर की सोर्सिंग करने वालों के लिए, डिस्ट्रीब्यूशन पैनल रिमूवेबल हिंज CL250 श्रृंखला ऑर्डर देने से पहले सभी मॉडलों की तुलना करने लायक है, क्योंकि संरचनात्मक डिजाइन सुसंगत है लेकिन आयाम मॉडल के बीच भिन्न होते हैं। हटाने योग्य डिज़ाइन का मतलब है कि एक बार स्थापित होने के बाद दरवाजे को बिना किसी उपकरण के हटाया जा सकता है, जो असेंबली लाइनों और फ़ील्ड रखरखाव के लिए एक व्यावहारिक सुविधा है। दोनों स्थापना विधियां - स्क्रू और वेल्ड - समर्थित हैं, इसलिए काज बिना किसी संशोधन के अधिकांश निर्माण वर्कफ़्लो में फिट बैठता है।

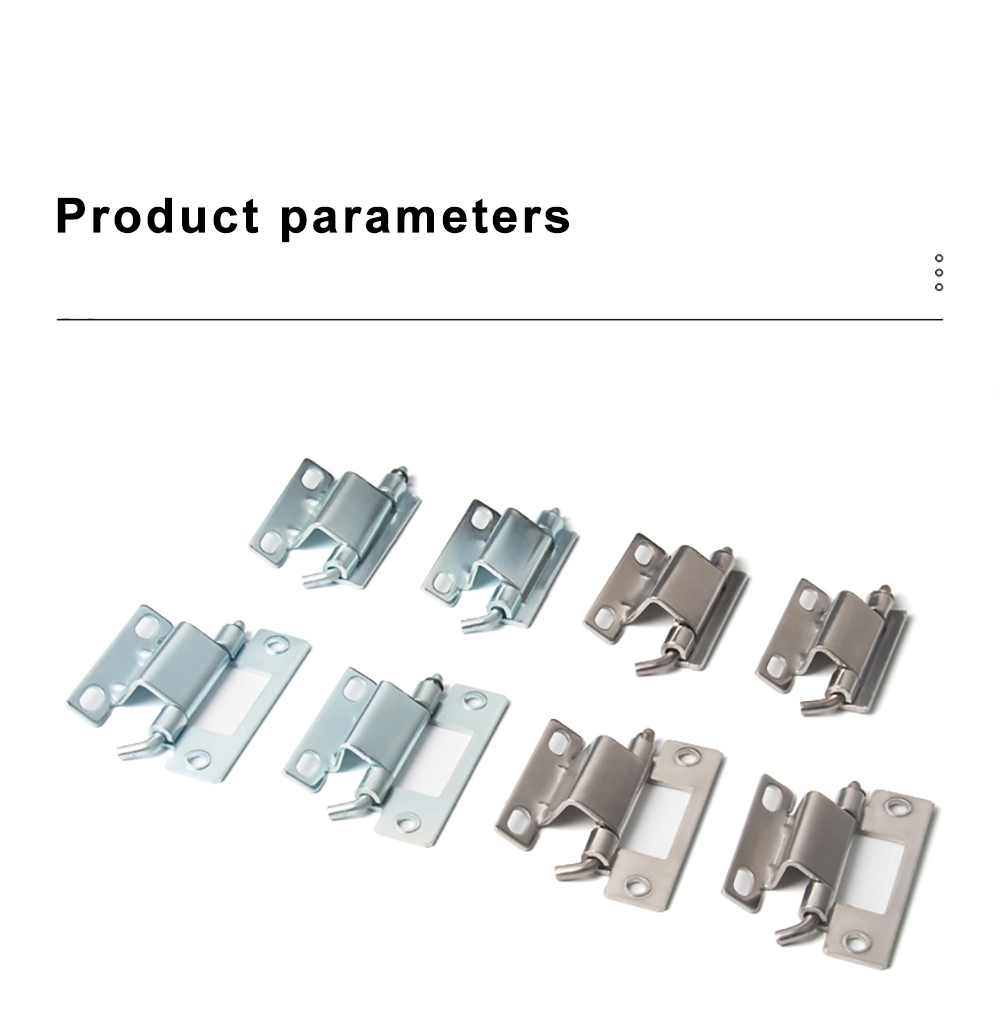

मॉडल विकल्प और आयाम

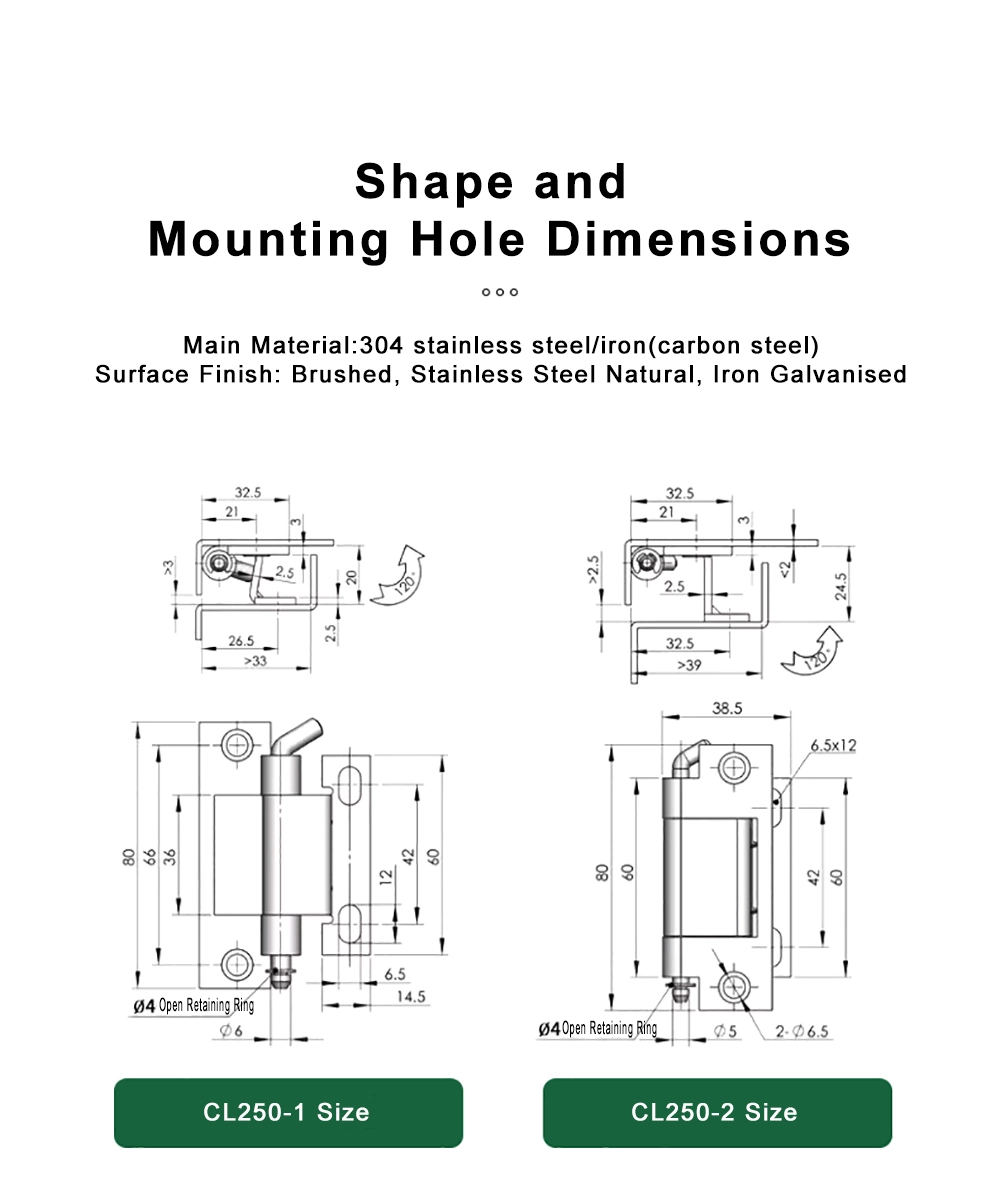

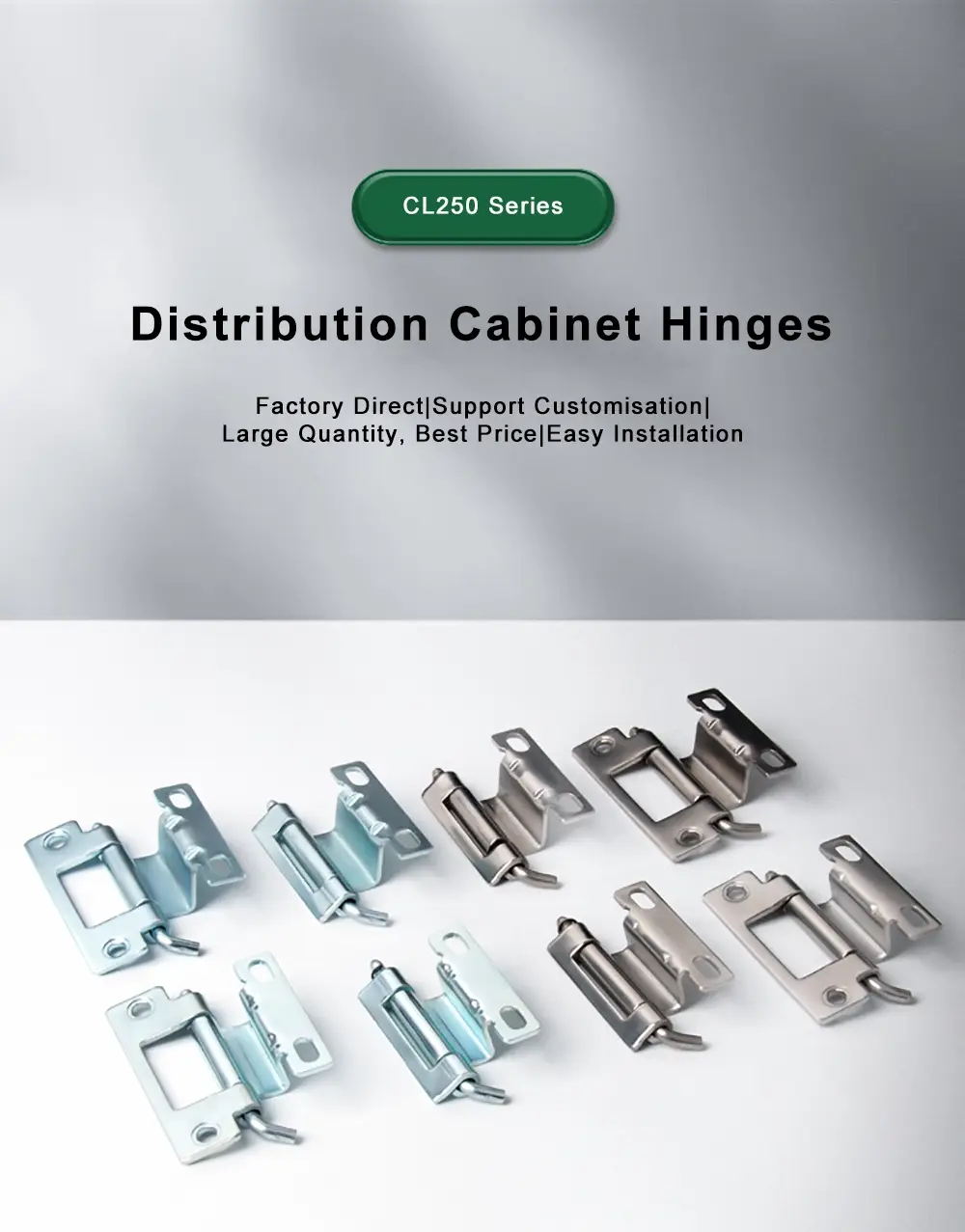

डिस्ट्रीब्यूशन पैनल रिमूवेबल हिंज CL250 श्रृंखला एक ही मूल संरचना लेकिन विभिन्न आकारों के साथ चार मॉडलों को कवर करती है। CL250-1 की कुल ऊंचाई 80 मिमी है, हिंज बॉडी 66 मिमी, कुल गहराई 33 मिमी और बैरल व्यास Φ6 मिमी है। CL250-2 की कुल ऊंचाई 80 मिमी है और इसमें 60 मिमी बॉडी लंबाई, 39 मिमी या अधिक की गहराई और 6.5 × 12 मिमी की दूरी पर स्थित दो Φ6.5 मिमी माउंटिंग छेद के साथ Φ5 मिमी बैरल का उपयोग किया जाता है।

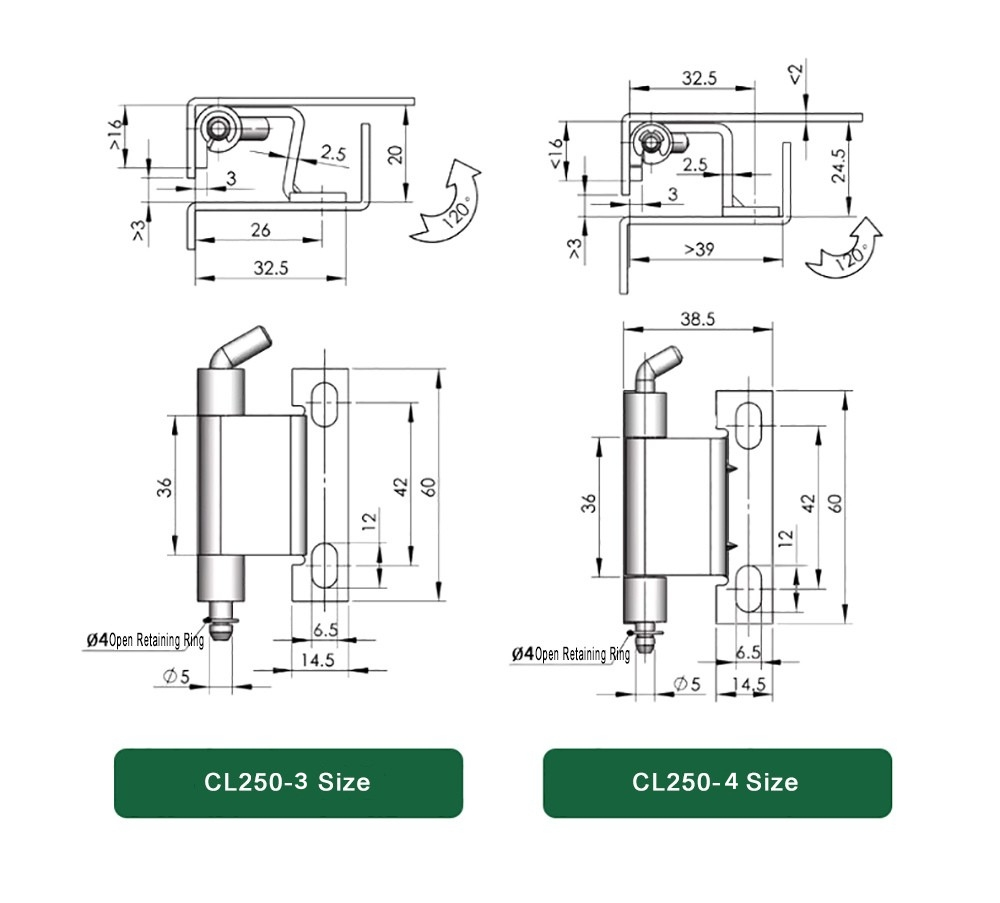

डिस्ट्रीब्यूशन पैनल रिमूवेबल हिंज रेंज में CL250-3 और CL250-4 अधिक कॉम्पैक्ट विकल्प हैं। दोनों की काज बॉडी की ऊंचाई 36 मिमी और कुल ऊंचाई 60 मिमी है, आधार चौड़ाई 14.5 मिमी और बैरल Φ5 मिमी है। CL250-3 की गहराई 32.5 मिमी है जबकि CL250-4 की गहराई 38.5 मिमी है। सभी चार मॉडल पिन को उसकी जगह पर सुरक्षित करने के लिए Φ4 ओपन रिटेनिंग रिंग का उपयोग करते हैं।

रॉड के प्रकार और खुलने का कोण

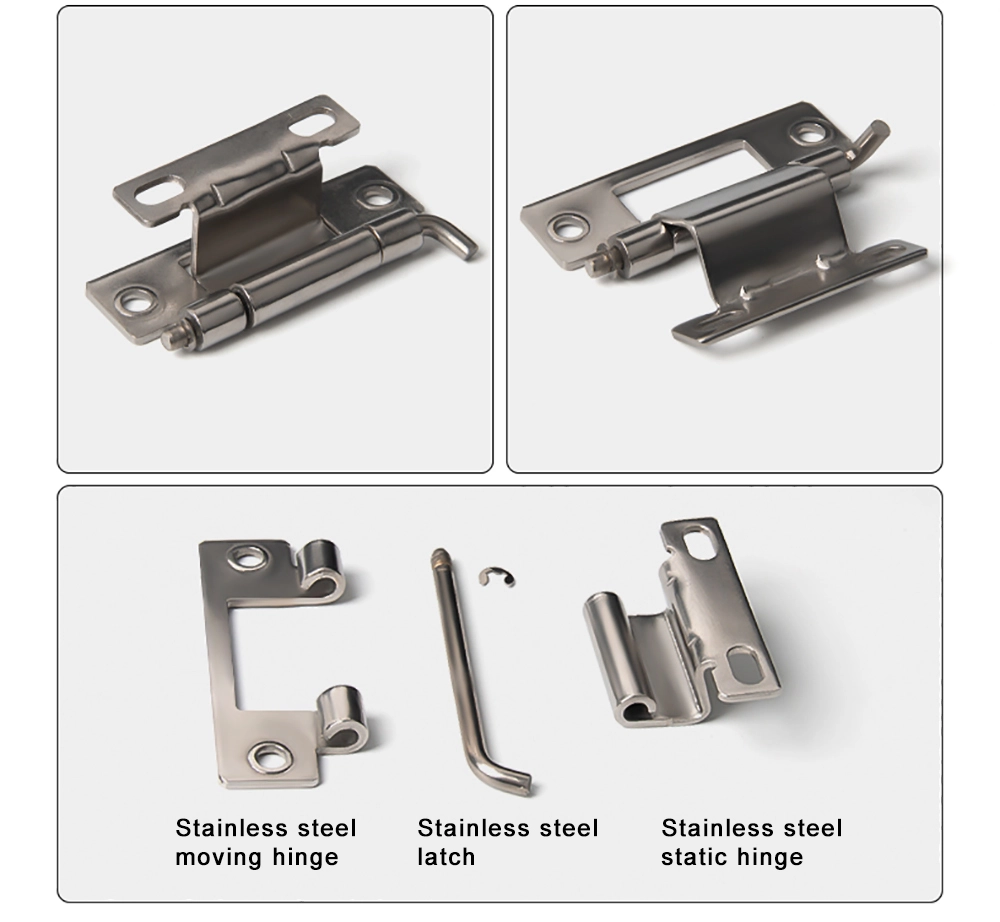

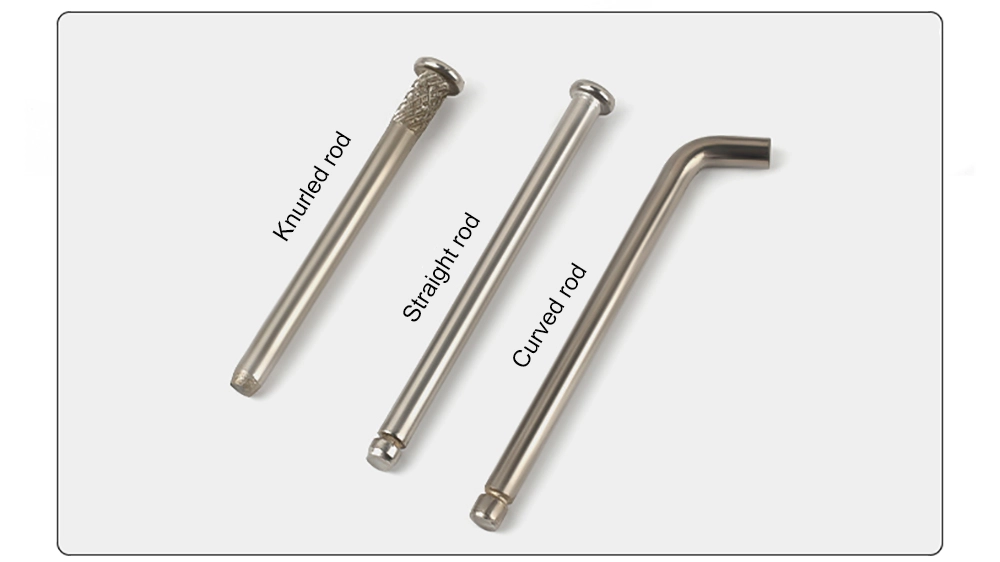

डिस्ट्रीब्यूशन पैनल रिमूवेबल हिंज पर अधिक व्यावहारिक विवरणों में से एक तीन रॉड प्रकारों का विकल्प है: घुंघराले, सीधे और घुमावदार। घुंघराले रॉड पिन में पकड़ बनावट जोड़ता है, जो कंपन के तहत ढीलापन का विरोध करने में मदद करता है। सीधी छड़ मानक विकल्प है और अधिकांश सामान्य बाड़े के अनुप्रयोगों के लिए उपयुक्त है। घुमावदार छड़ को हाथ से पिन निकालना आसान बनाने के लिए आकार दिया गया है, जो उपयोगी हो सकता है जहां काज तक बार-बार या तंग जगहों पर पहुंच होती है।

डिस्ट्रीब्यूशन पैनल रिमूवेबल हिंज पर सभी रॉड प्रकार समान Φ4 ओपन रिटेनिंग रिंग के साथ काम करते हैं जो एक बार बैठने पर पिन को लॉक कर देता है। संपूर्ण CL250 श्रृंखला में उद्घाटन कोण लगभग 120° है, जो पूर्ण 180° स्विंग की आवश्यकता के बिना अधिकांश कैबिनेट दरवाजे तक पहुंच आवश्यकताओं के लिए पर्याप्त निकासी देता है।

इंस्टालेशन और माउंटिंग

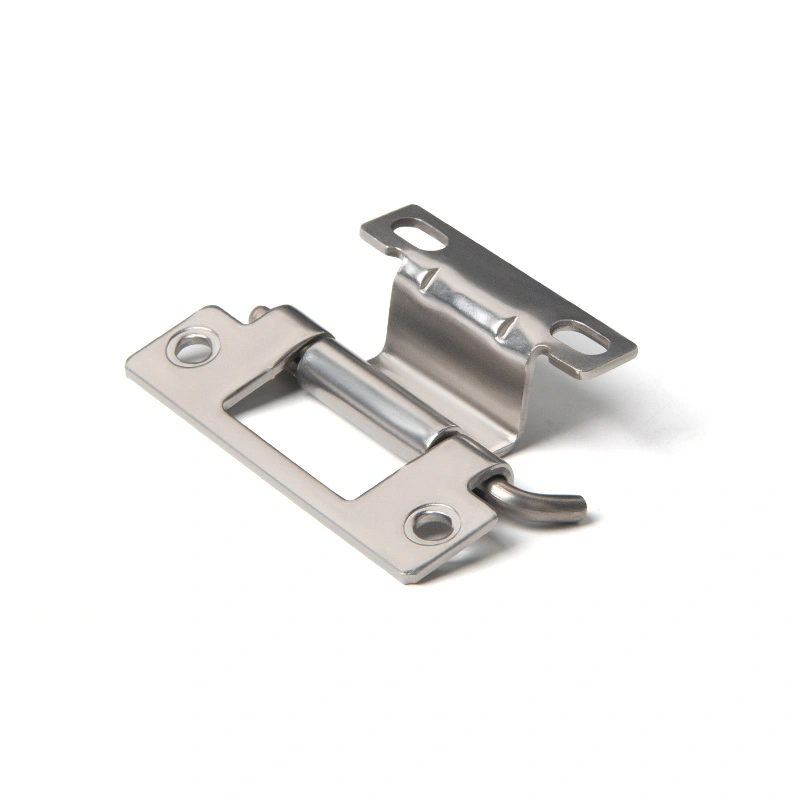

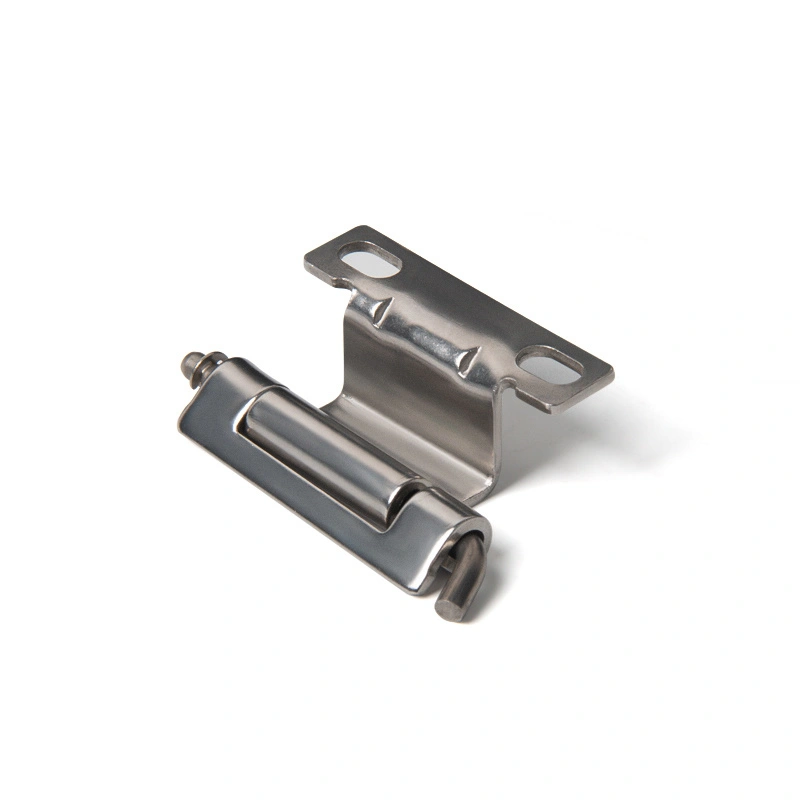

डिस्ट्रीब्यूशन पैनल रिमूवेबल हिंज दो इंस्टॉलेशन विधियों का समर्थन करता है - स्क्रू माउंटिंग और वेल्डिंग - जिसका अर्थ है कि इसका उपयोग फैब्रिकेटेड शीट मेटल बाड़ों और बोल्ट-एक साथ कैबिनेट असेंबली दोनों में किया जा सकता है। स्क्रू माउंटिंग के लिए, CL250-1 एकल Φ6.5 मिमी स्लॉट का उपयोग करता है, जबकि CL250-2 और CL250-3/4 मॉडल अंडाकार स्लॉट या दोहरे छेद का उपयोग करते हैं जो इंस्टॉलेशन के दौरान कुछ स्थितिगत समायोजन की अनुमति देते हैं।

एक बार स्थापित होने के बाद, डिस्ट्रीब्यूशन पैनल रिमूवेबल हिंज पिन खींचकर दरवाजे के पत्ते को हटाने की अनुमति देता है - किसी उपकरण की आवश्यकता नहीं होती है। यह इसे उन बाड़ों के लिए उपयुक्त बनाता है जिनमें वायरिंग पहुंच या आंतरिक रखरखाव के लिए समय-समय पर दरवाजा हटाने की आवश्यकता होती है। रिटेनिंग रिंग नियमित उपयोग के दौरान पिन को ढीला होने से बचाती है, इसलिए ऑपरेशन के बीच में दरवाजे के अप्रत्याशित रूप से बंद होने का कोई खतरा नहीं होता है।

अनुप्रयोग परिदृश्य

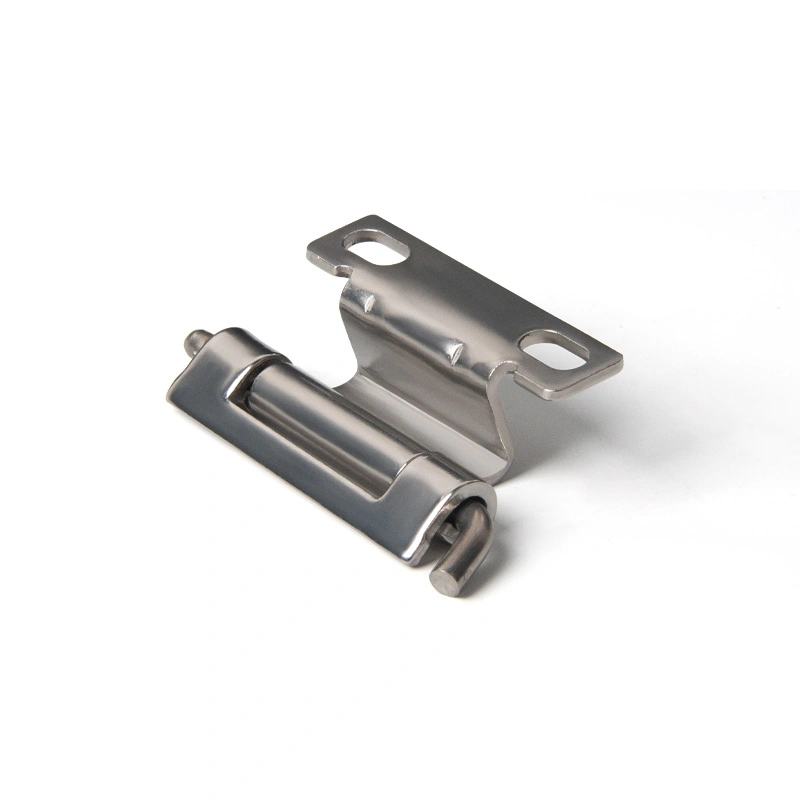

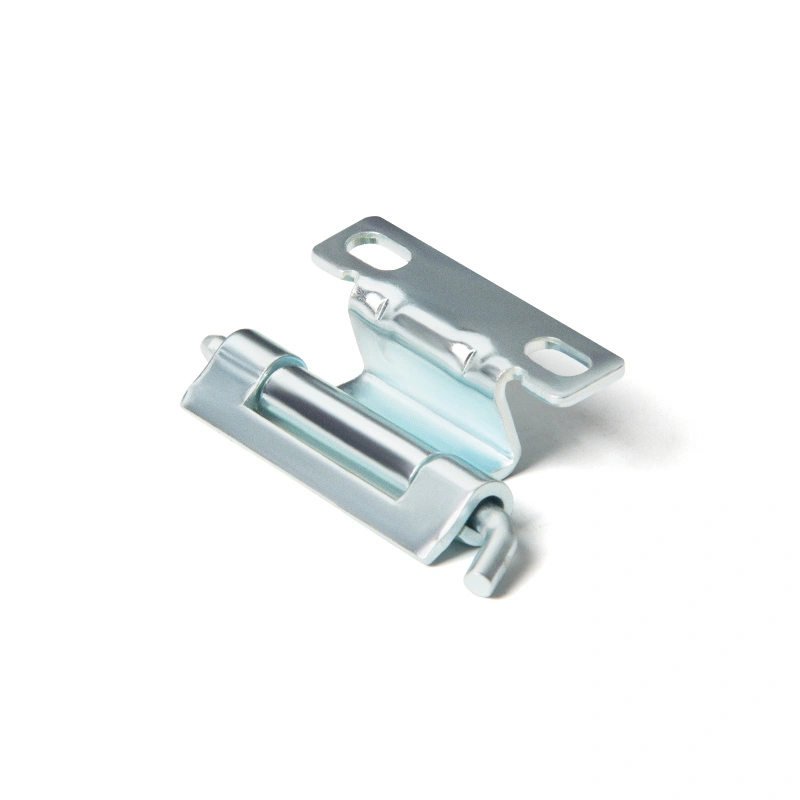

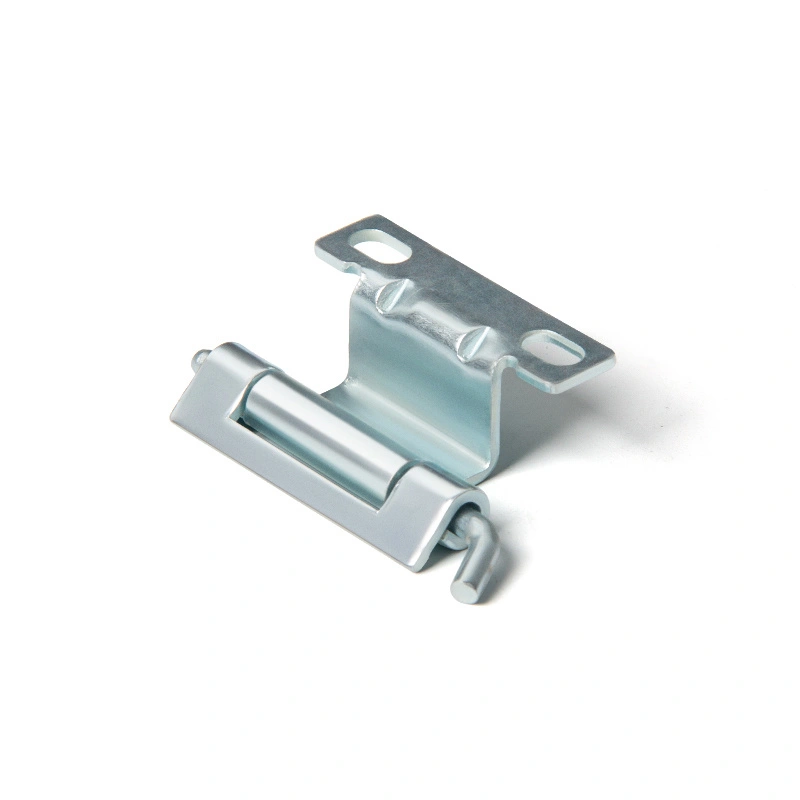

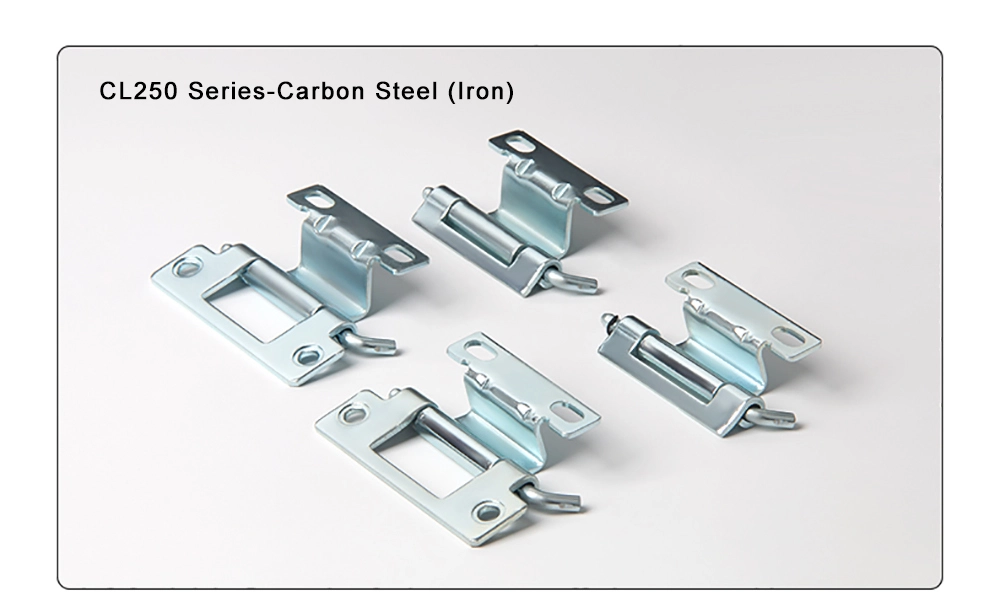

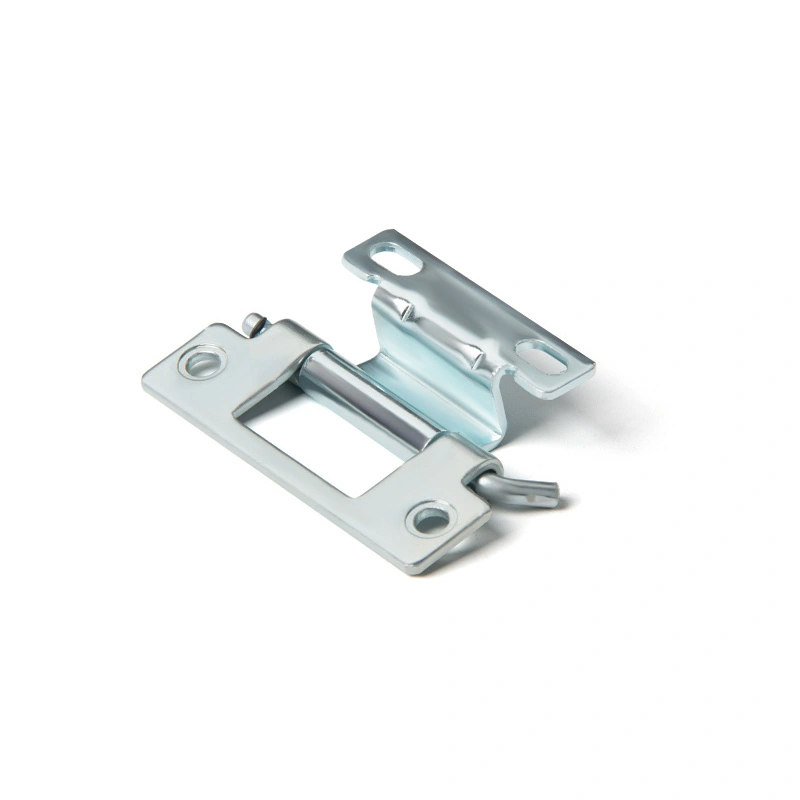

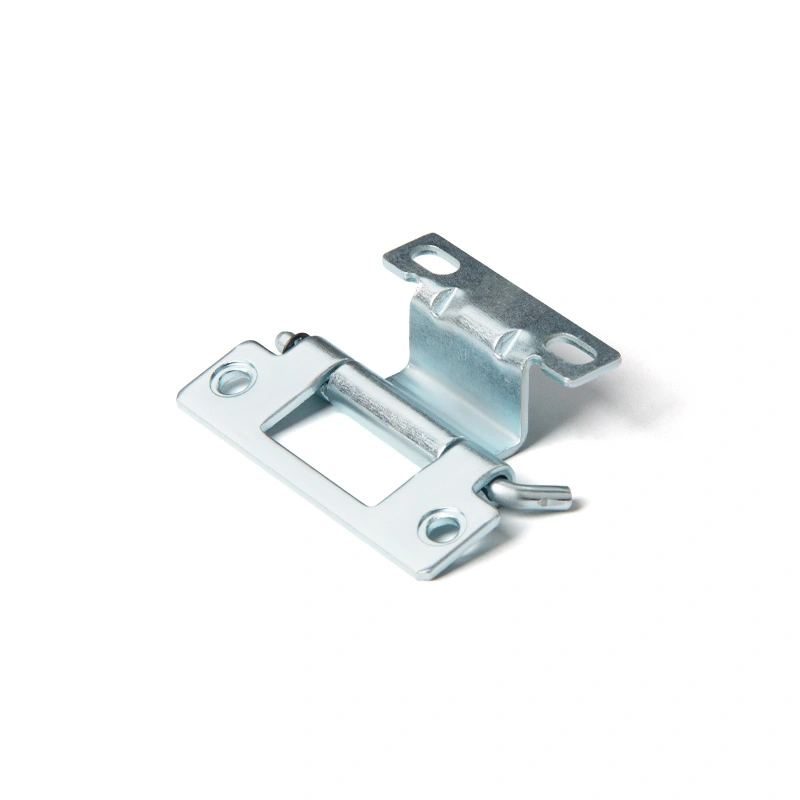

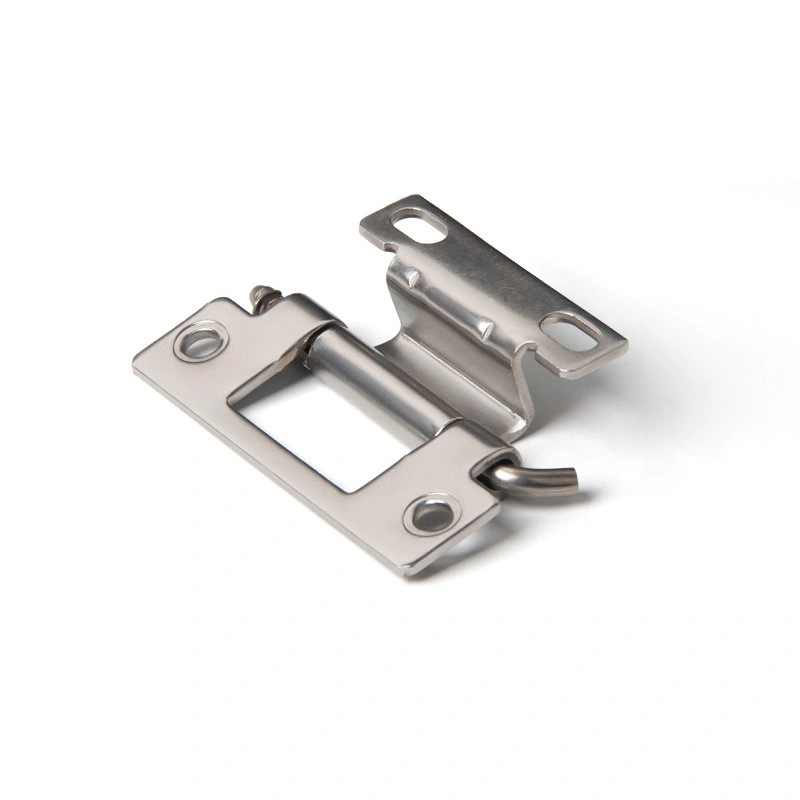

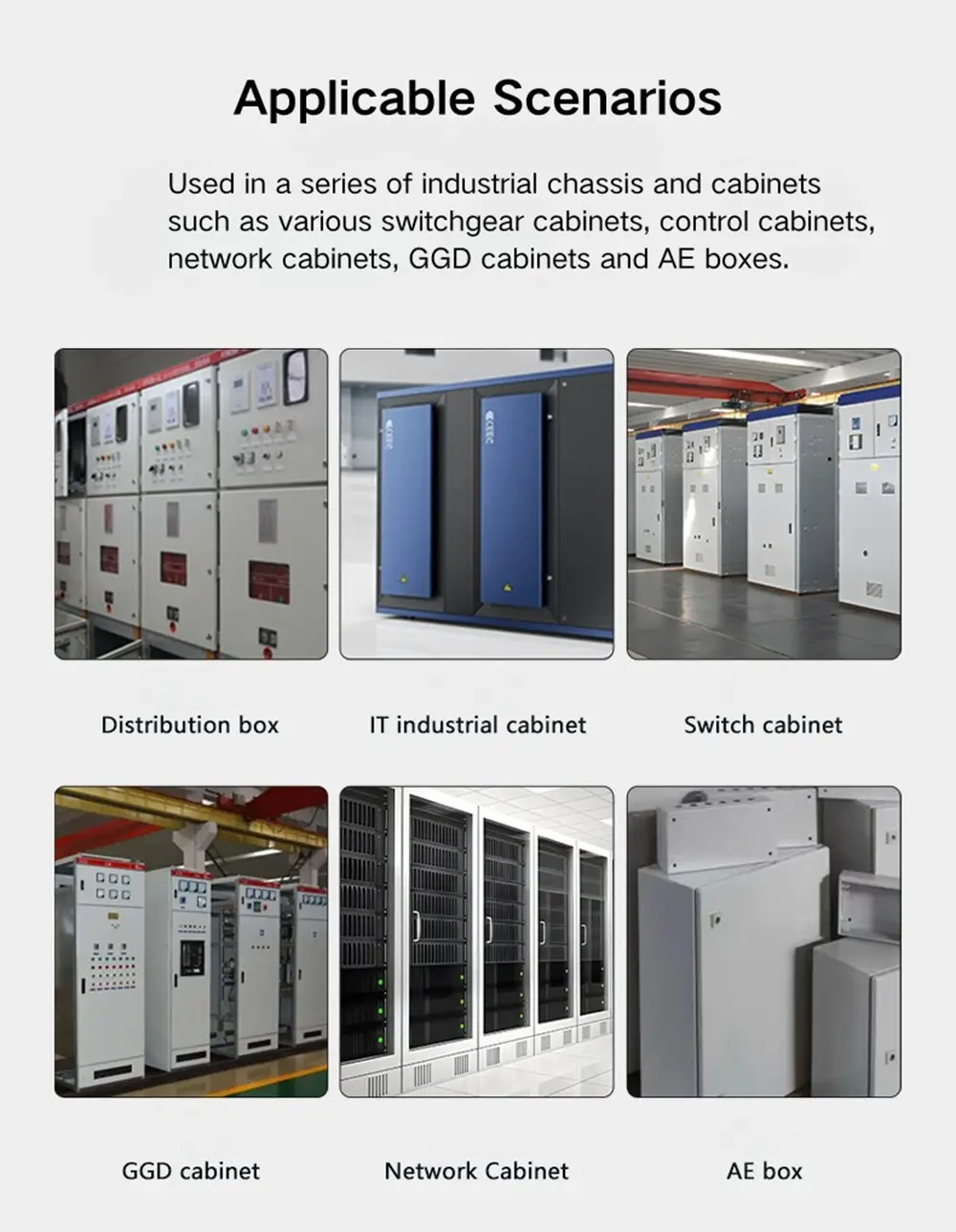

डिस्ट्रीब्यूशन पैनल रिमूवेबल हिंज अक्सर डिस्ट्रीब्यूशन बॉक्स, कंट्रोल कैबिनेट दरवाजे और औद्योगिक उपकरण बाड़ों पर दिखाई देता है - कहीं भी दरवाजे को फ्रेम को तोड़े बिना साफ-सुथरा निकालने की जरूरत होती है। 120° उद्घाटन कोण अधिकांश इंस्टॉलेशन में पैनल के अंदरूनी हिस्सों तक आरामदायक पहुंच के लिए पर्याप्त है, और चूंकि स्क्रू माउंटिंग और वेल्डिंग दोनों समर्थित हैं, यह बिना किसी समायोजन के अधिकांश कैबिनेट निर्माण सेटअप में फिट बैठता है। सामग्री पक्ष पर, जिंक-प्लेटेड कार्बन स्टील डिस्ट्रीब्यूशन पैनल रिमूवेबल हिंज शुष्क परिस्थितियों में मानक इनडोर बाड़ों के लिए उपयुक्त है। 304 स्टेनलेस स्टील संस्करण आउटडोर स्विचगियर, तटीय इंस्टॉलेशन, या कहीं भी कैबिनेट समय के साथ नमी या संक्षारण से निपटने के लिए बेहतर विकल्प है। 304 स्टेनलेस स्टील संस्करण आउटडोर स्विचगियर, तटीय इंस्टॉलेशन, या किसी भी एप्लिकेशन के लिए बेहतर विकल्प है जहां बाड़े समय के साथ नमी या संक्षारण स्थितियों के संपर्क में आते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: CL250 श्रृंखला में कौन से मॉडल शामिल हैं?

CL250 श्रृंखला में चार मॉडल शामिल हैं: CL250-1, CL250-2, CL250-3, और CL250-4। सभी का संरचनात्मक डिज़ाइन और उद्घाटन कोण समान है - उनके बीच का अंतर आकार और बढ़ते छेद विन्यास में है। अपने दरवाजे के पैनल के आयाम और लोड आवश्यकताओं के आधार पर चयन करें।

Q2: CL250 काज का उद्घाटन कोण क्या है?

सभी चार CL250 मॉडल लगभग 120° तक खुलते हैं। यह मॉडल आकार या सामग्री की परवाह किए बिना पूरी श्रृंखला में सुसंगत है।

Q3: किस प्रकार की छड़ें उपलब्ध हैं?

CL250 काज तीन रॉड प्रकारों के साथ उपलब्ध है: घुंघराले, सीधे और घुमावदार। घुंघराले छड़ें कंपन के तहत ढीलेपन का विरोध करती हैं; सीधी छड़ें मानक विकल्प हैं; घुमावदार छड़ें तंग या बार-बार पहुंच वाले इंस्टॉलेशन में हाथ से पिन निकालना आसान बनाती हैं।

Q4: एक बार स्थापित होने के बाद पिन को कैसे सुरक्षित किया जाता है?

सभी CL250 मॉडल सामान्य उपयोग के दौरान हिंज पिन को उसकी जगह पर लॉक करने के लिए Φ4 ओपन रिटेनिंग रिंग का उपयोग करते हैं। जब दरवाज़ा हटाने की आवश्यकता हो तो पिन को उपकरण की आवश्यकता के बिना हाथ से हटाया जा सकता है।

Q5: कौन सी स्थापना विधियाँ समर्थित हैं?

CL250 काज को आपके कैबिनेट निर्माण विधि के आधार पर स्क्रू माउंटिंग या वेल्डिंग द्वारा स्थापित किया जा सकता है। माउंटिंग होल कॉन्फ़िगरेशन मॉडल के अनुसार भिन्न होता है - स्लॉट आकार और रिक्ति विवरण के लिए आयाम चित्र देखें।

Q6: कौन सी सामग्रियां उपलब्ध हैं?

CL250 हिंज जिंक-प्लेटेड कार्बन स्टील और 304 स्टेनलेस स्टील में आता है। कार्बन स्टील इनडोर, शुष्क वातावरण के लिए उपयुक्त है; 304 स्टेनलेस स्टील बाहरी बाड़ों, उच्च आर्द्रता वाले स्थानों या संक्षारक औद्योगिक वातावरण के लिए सही विकल्प है।
