विद्युत कैबिनेट सतह पर लगा हुआ काज

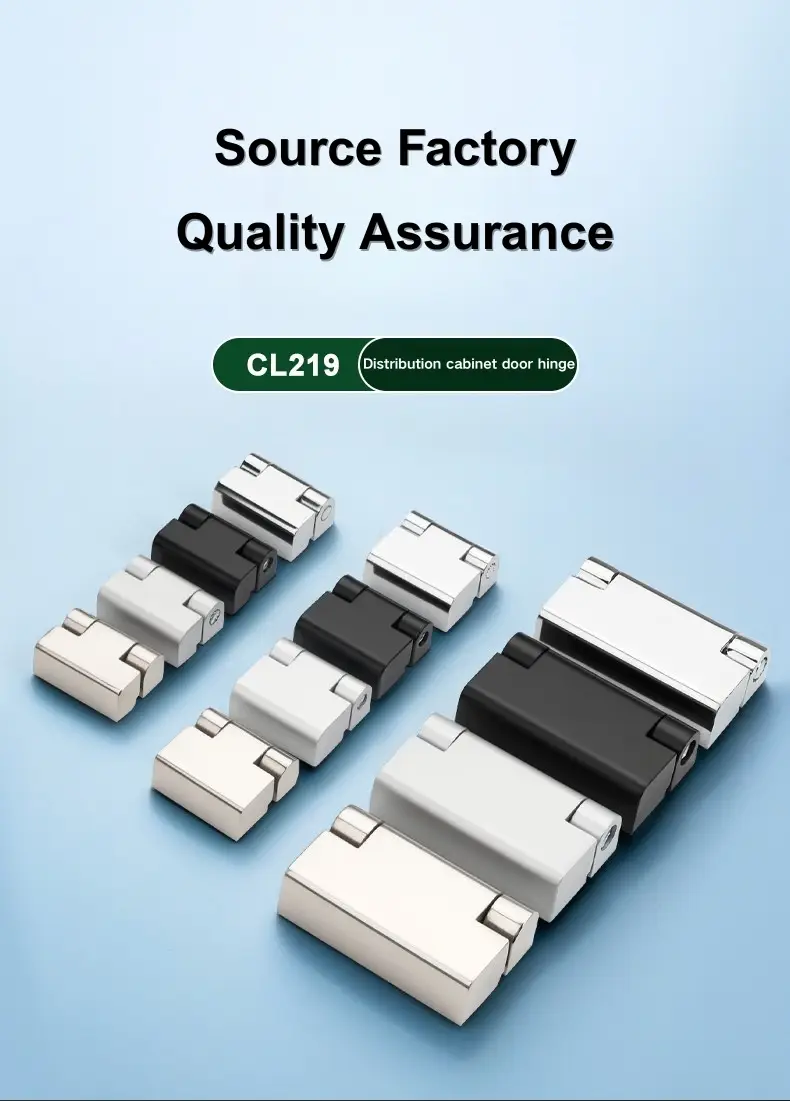

वितरण पैनलों या औद्योगिक बाड़ों के लिए यिताई लॉक से कैबिनेट टिका खरीदने वाले खरीदारों के लिए, इलेक्ट्रिकल कैबिनेट सरफेस माउंटेड हिंज CL219 श्रृंखला एक एकल सुसंगत डिजाइन में उपयोगी आकार सीमा को कवर करती है। CL219-1 तीनों में सबसे बड़ा है, CL219-3 मध्य में बैठता है, और CL219-2 सबसे छोटा है - इसलिए एक अलग काज श्रृंखला पर स्विच किए बिना अधिकांश दरवाजे के आकार से मेल खाने वाला एक मॉडल है। तीनों को चार फिक्सिंग बिंदुओं का उपयोग करके स्क्रू-माउंट किया गया है, और स्टेनलेस स्टील संस्करण उन अनुप्रयोगों के लिए दर्पण फिनिश प्रदान करते हैं जहां संक्षारण प्रतिरोध और सतह की उपस्थिति दोनों प्राथमिकताएं हैं।

मॉडल विकल्प और आयाम

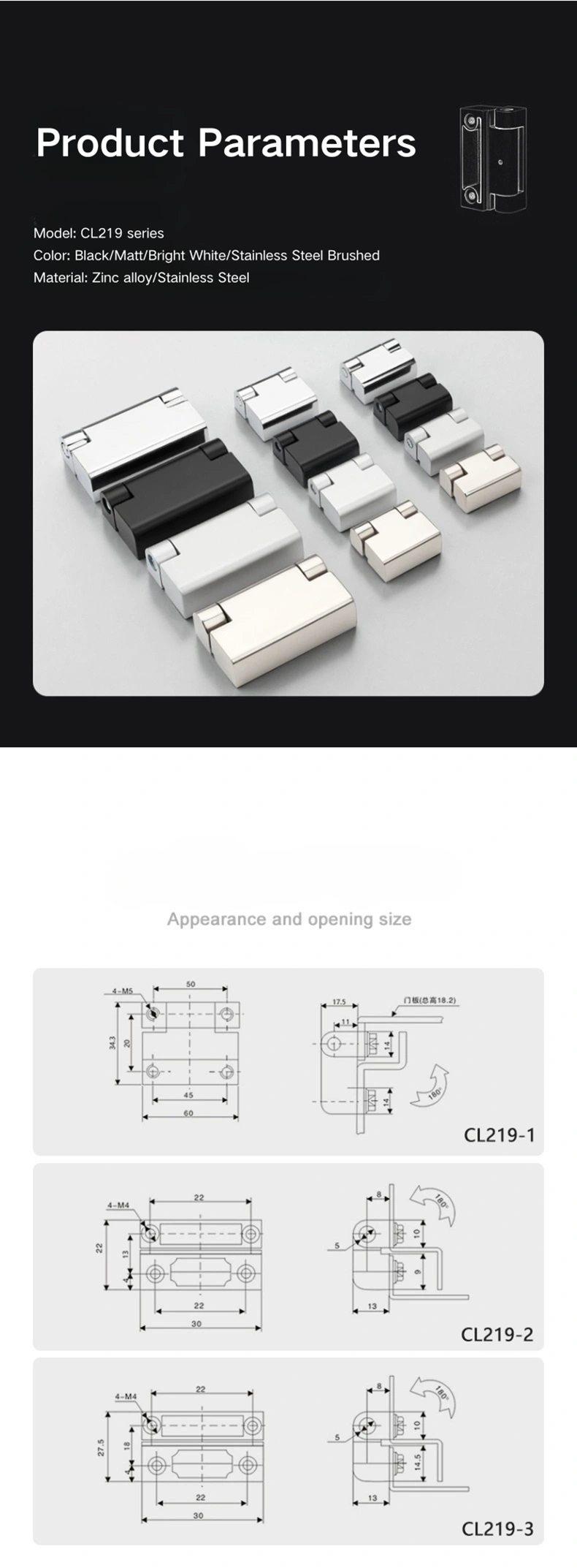

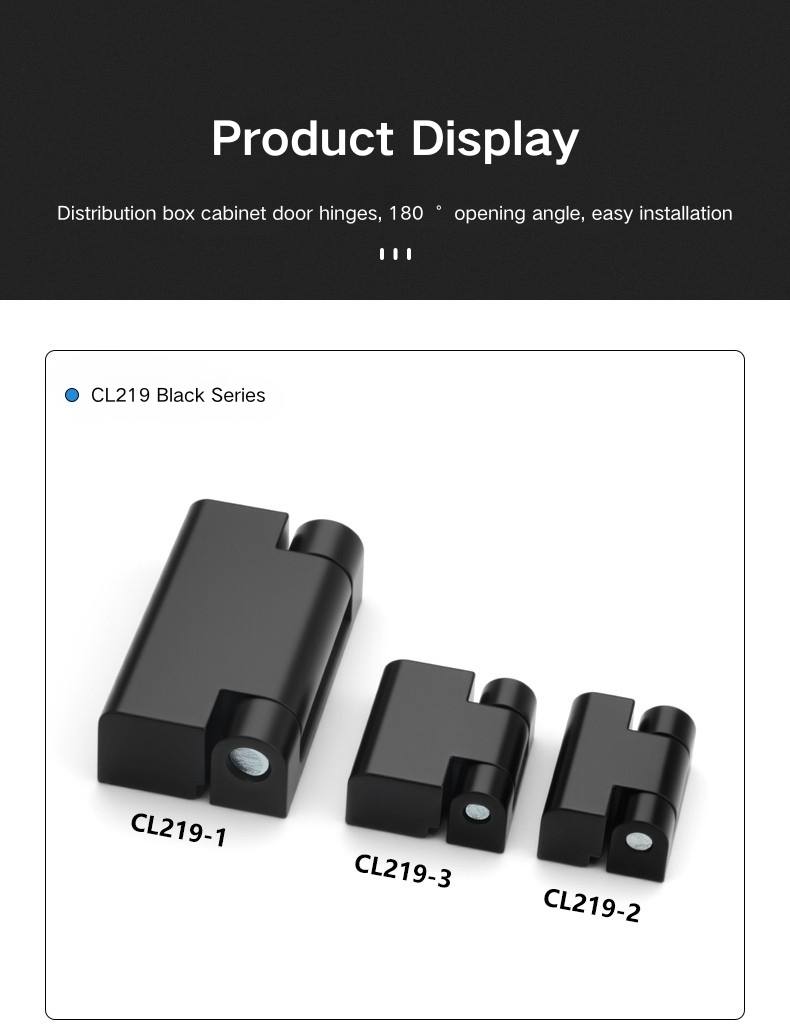

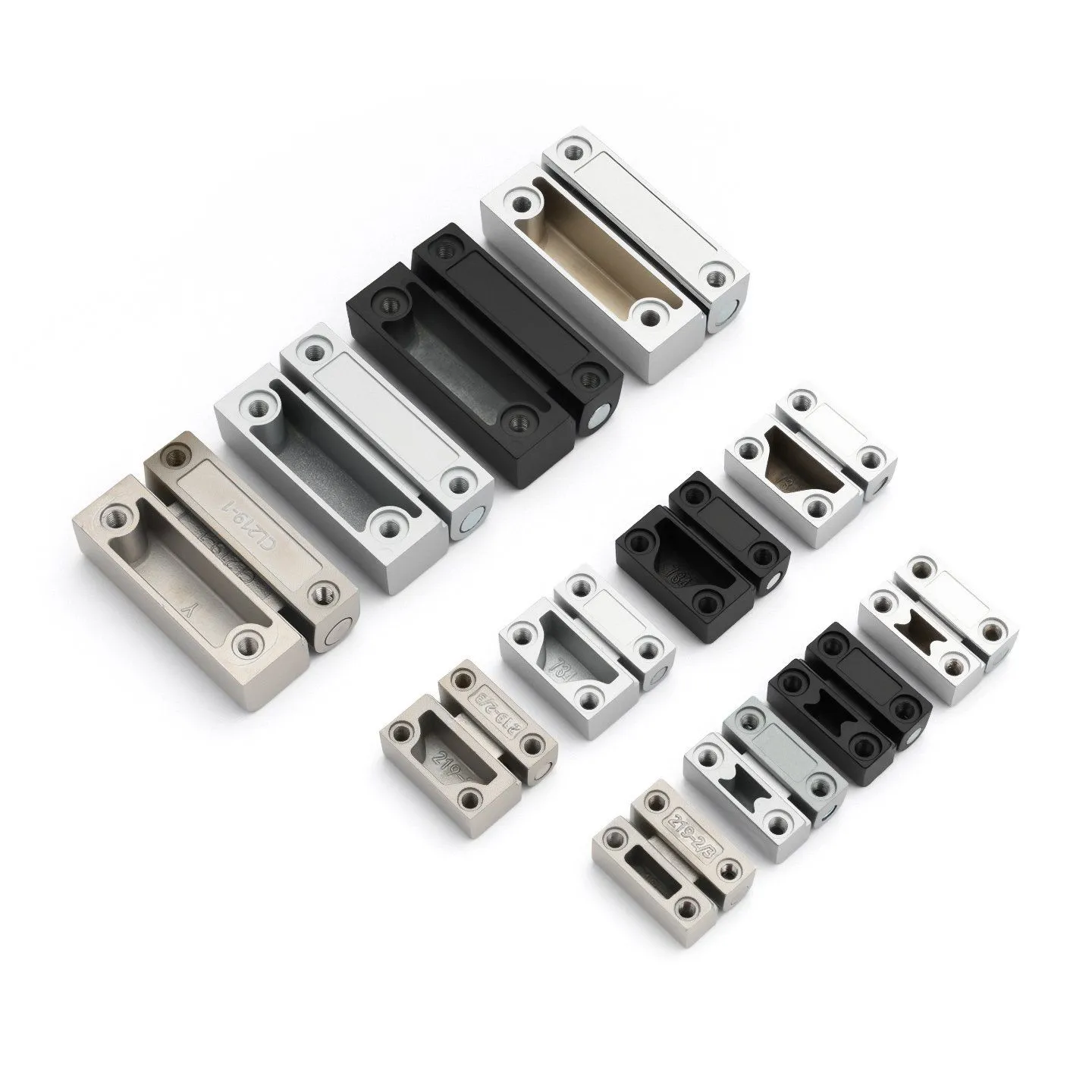

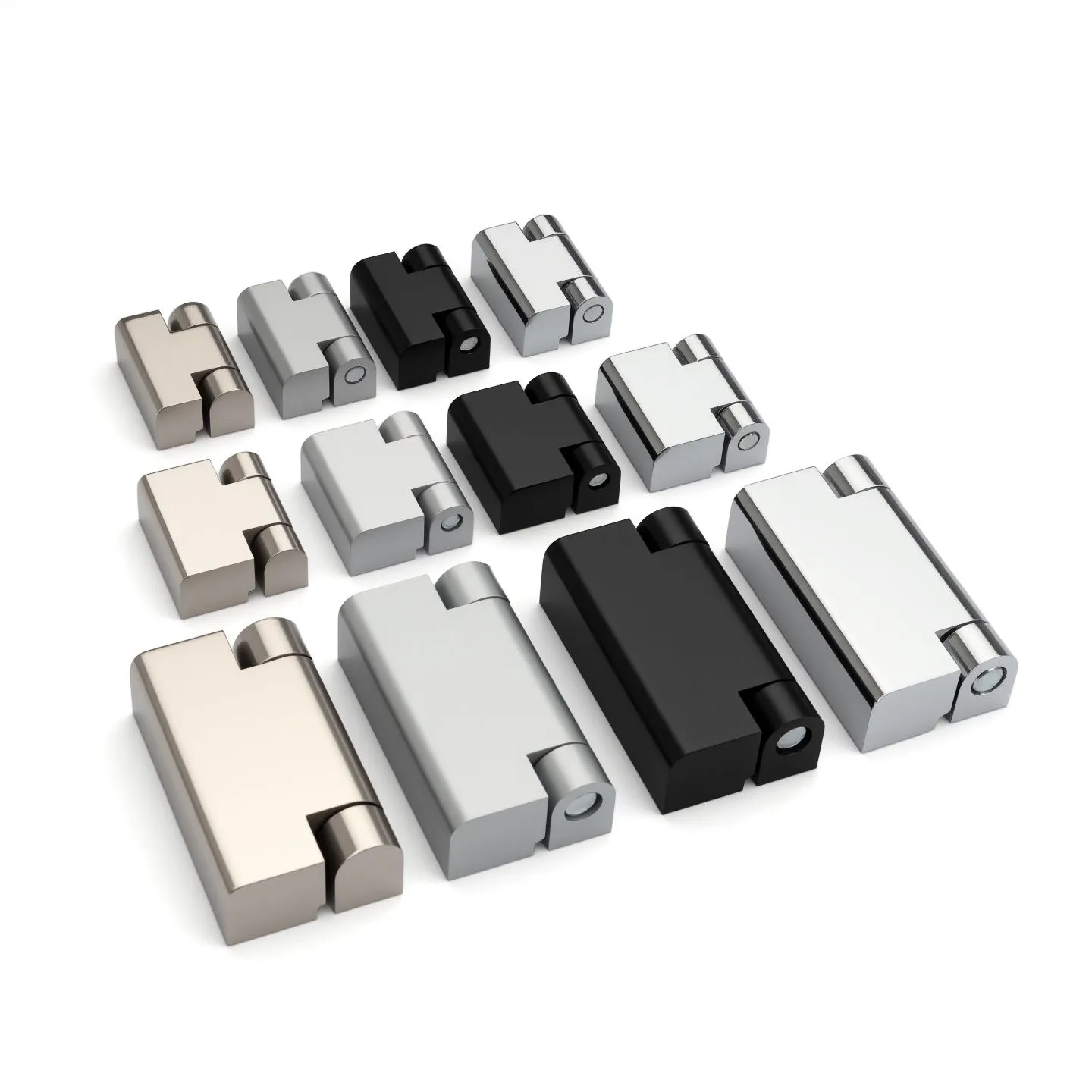

इलेक्ट्रिकल कैबिनेट सरफेस माउंटेड हिंज तीन आकारों में उपलब्ध है। CL219-1 सबसे बड़ा मॉडल है, जिसका समग्र पदचिह्न 60 × 34.3 मिमी, आंतरिक पत्ती का विस्तार 45 मिमी और चार M5 माउंटिंग स्क्रू हैं। सीएल219-2 22 मिमी आंतरिक स्पैन और चार एम4 स्क्रू के साथ कुल मिलाकर 30 × 22 मिमी पर सबसे छोटा है। CL219-3 कुल मिलाकर 30 × 27.5 मिमी पर दोनों के बीच आता है, साथ ही 22 मिमी आंतरिक स्पैन और चार M4 स्क्रू के साथ - CL219-2 से थोड़ा लंबा लेकिन समान चौड़ाई और स्क्रू आकार साझा करता है।

इलेक्ट्रिकल कैबिनेट सरफेस माउंटेड हिंज के मॉडलों के बीच चयन करना दरवाज़े के पैनल के आकार और हिंज द्वारा उठाए जाने वाले भार पर निर्भर करता है। बड़े या भारी कैबिनेट दरवाज़ों के लिए CL219-1 सही विकल्प है; CL219-2 हल्के, कॉम्पैक्ट बाड़ों के लिए उपयुक्त है; और CL219-3 बीच में बैठता है, समान पदचिह्न चौड़ाई रखते हुए CL219-2 की तुलना में थोड़ी अधिक ऊंचाई प्रदान करता है। तीनों 180° पर खुलते हैं।

फ़िनिश और सामग्री विकल्प

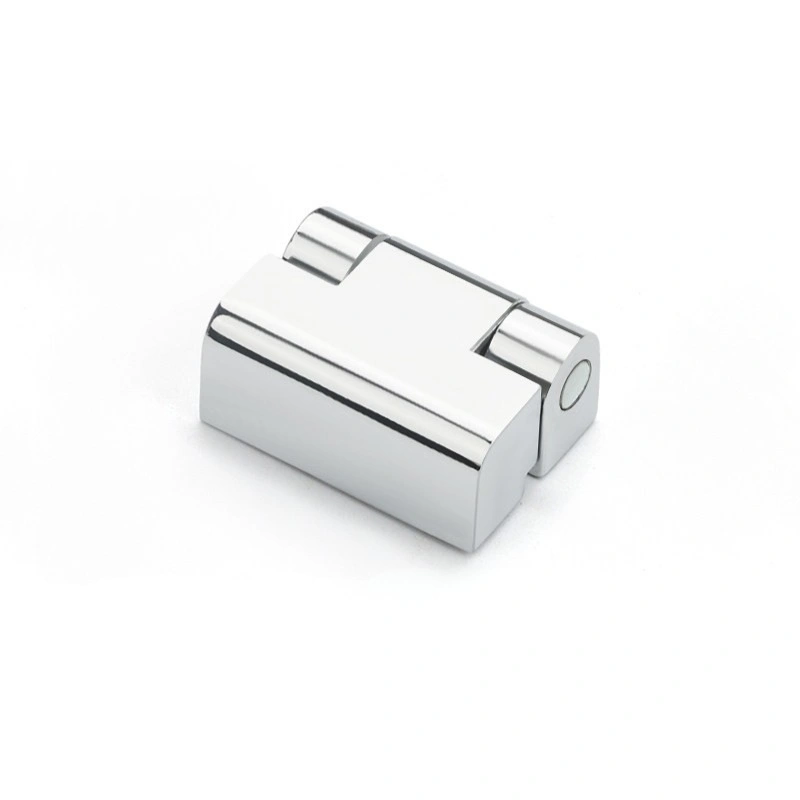

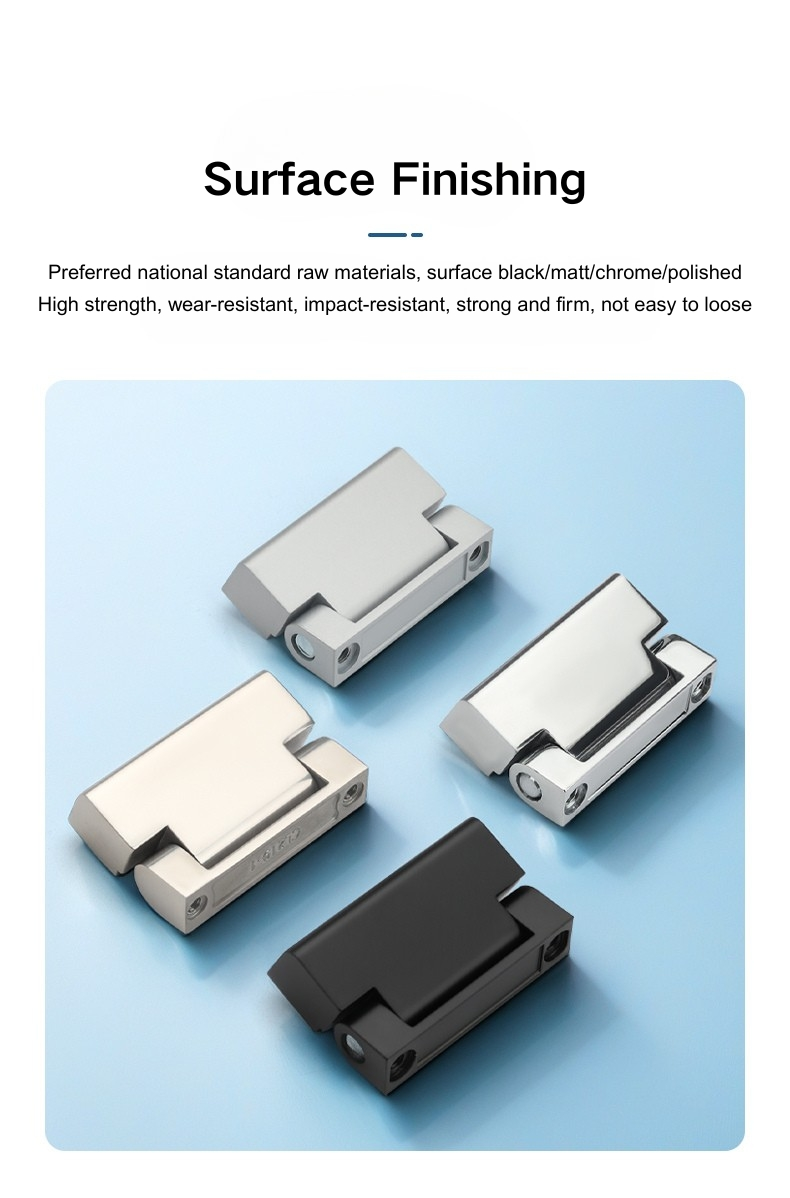

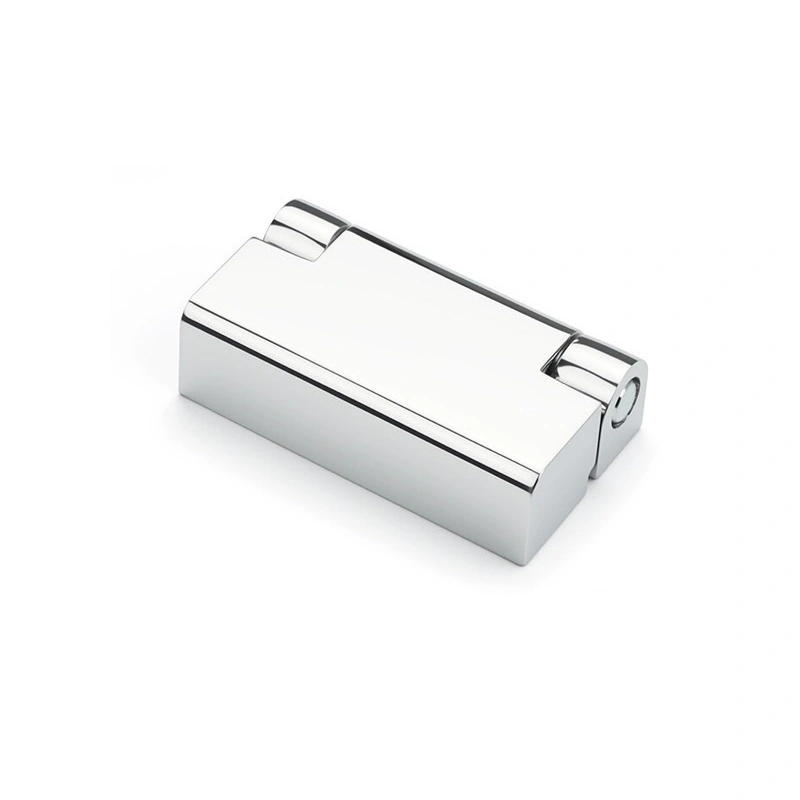

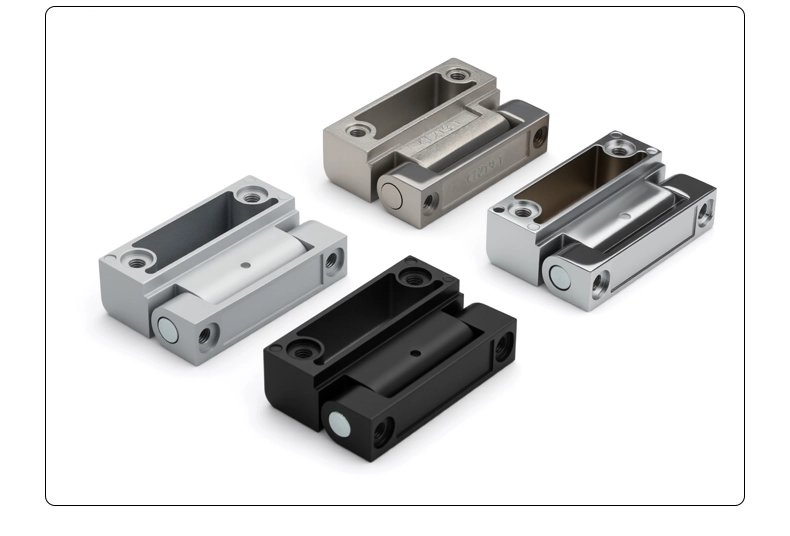

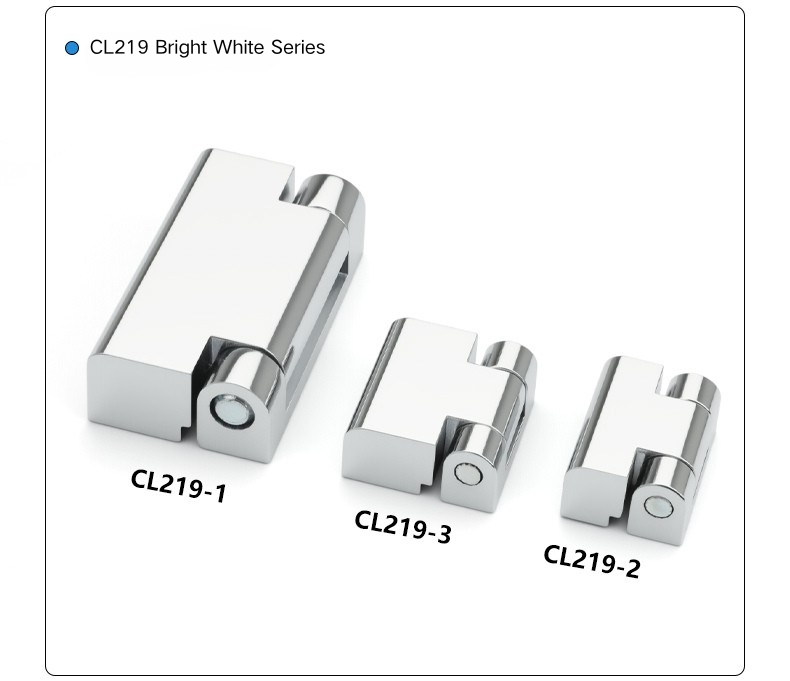

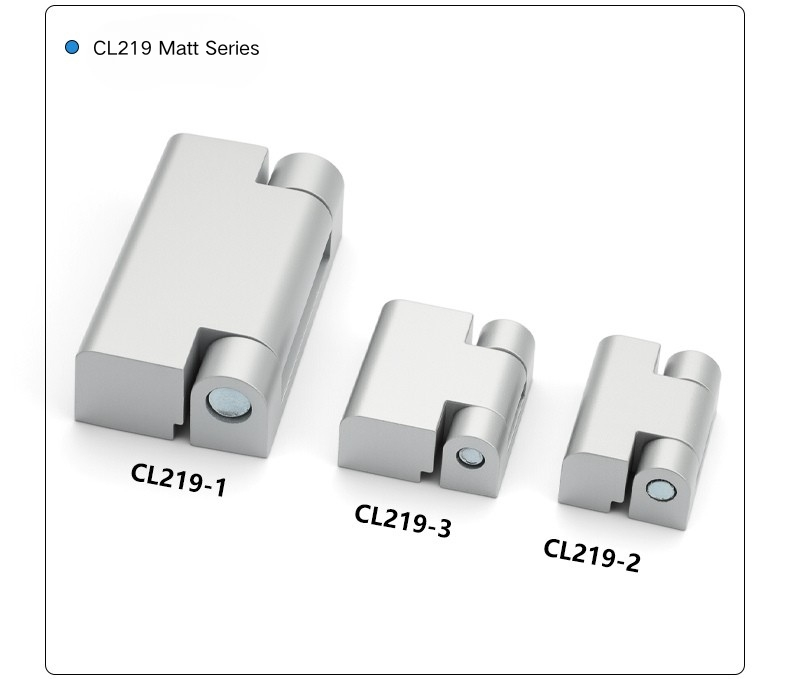

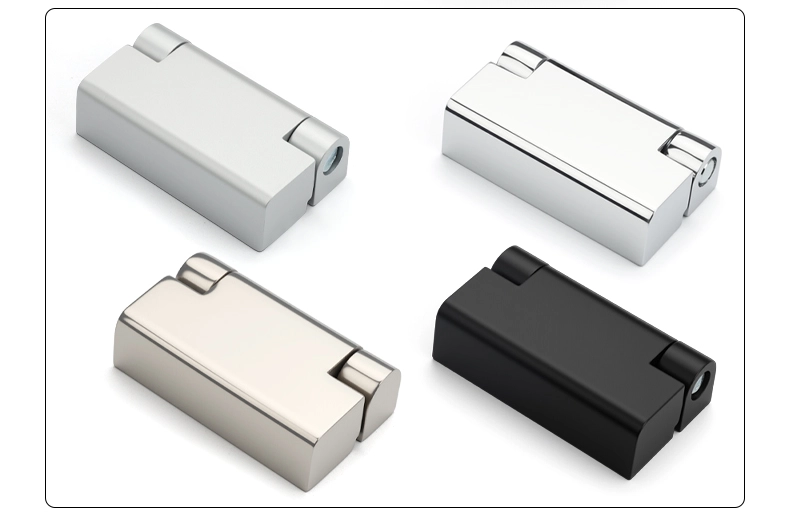

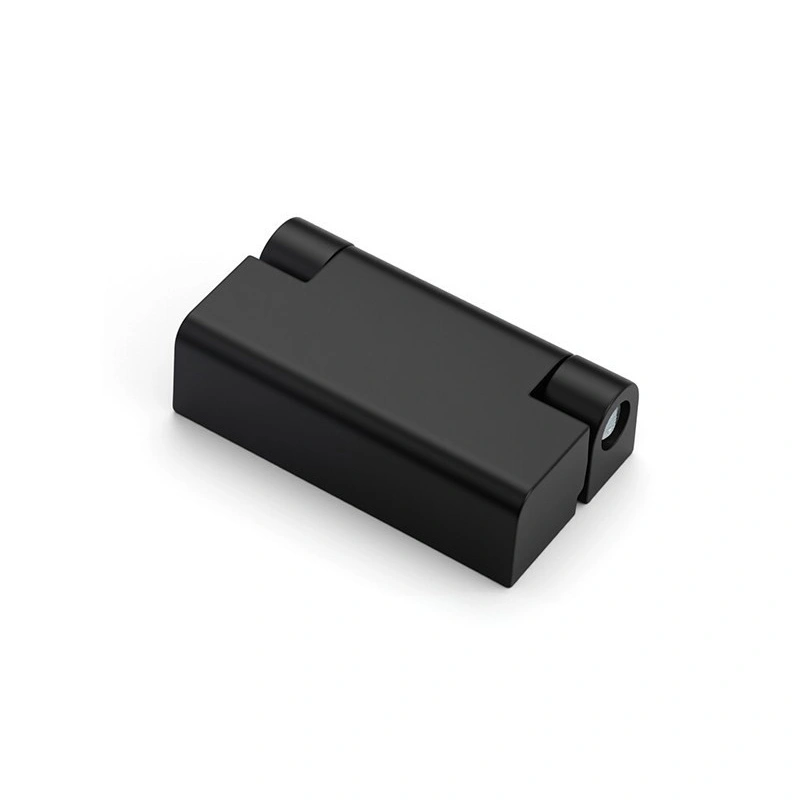

इलेक्ट्रिकल कैबिनेट सरफेस माउंटेड हिंज का प्रत्येक मॉडल चार वेरिएंट में पेश किया गया है: ब्लैक जिंक मिश्र धातु, मैट फिनिश जिंक मिश्र धातु, ब्राइट क्रोम जिंक मिश्र धातु और मिरर फिनिश स्टेनलेस स्टील। तीन जिंक मिश्र धातु विकल्प अलग-अलग कैबिनेट सौंदर्यशास्त्र से मेल खाने के लिए सतह की उपस्थिति की एक श्रृंखला देते हैं - अंधेरे या पाउडर-लेपित बाड़ों के लिए काला, कम चमक वाले औद्योगिक लुक के लिए मैट, और उच्च-स्पेक पैनलों पर पॉलिश उपस्थिति के लिए उज्ज्वल क्रोम।

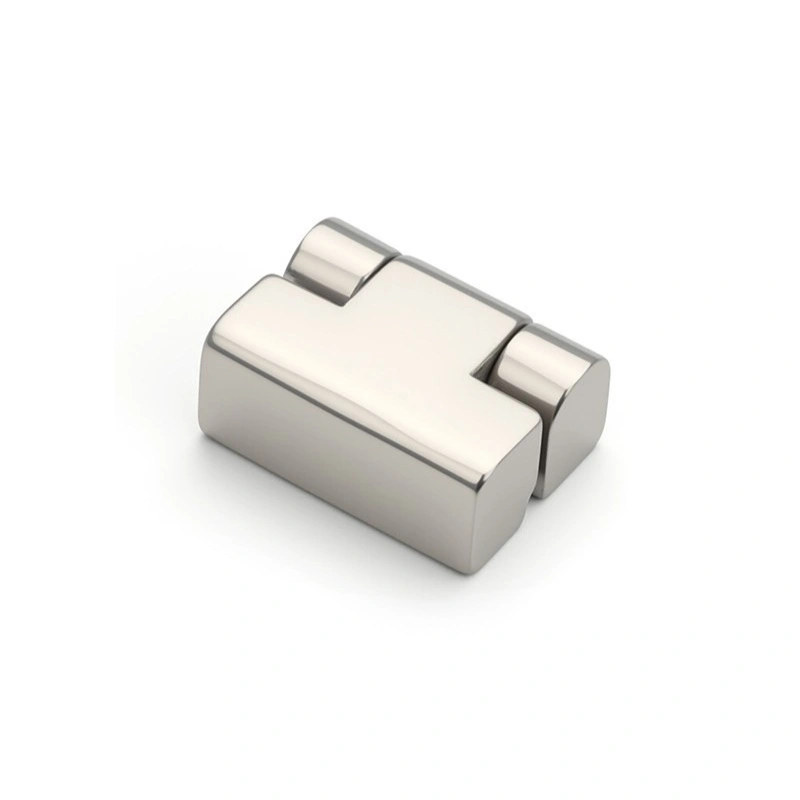

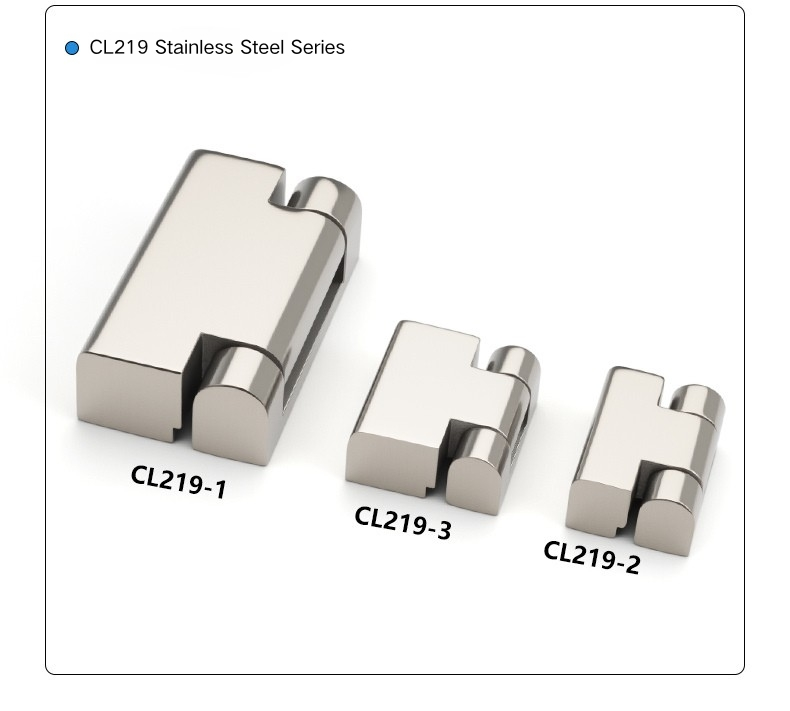

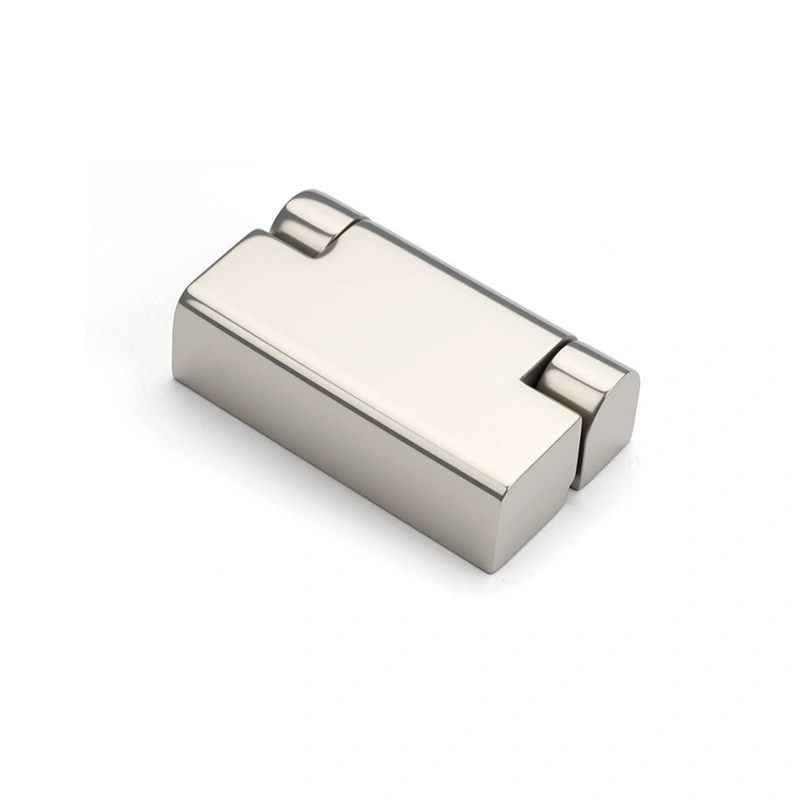

इलेक्ट्रिकल कैबिनेट सरफेस माउंटेड हिंज का स्टेनलेस स्टील संस्करण मिरर पॉलिशिंग का उपयोग करता है, जो ब्रश या साटन फिनिश के बजाय एक प्रतिबिंबित, चिकनी सतह देता है। यदि कैबिनेट बाहर जा रही है, तट के पास, या कहीं भी नमी एक नियमित कारक है, तो स्टेनलेस स्टील मिरर फिनिश संस्करण अधिक समझदार विकल्प है - जस्ता मिश्र धातु विकल्प घर के अंदर ठीक हैं, लेकिन समय के साथ गीली या नमकीन स्थितियों में भी टिक नहीं पाएंगे। मानक इनडोर कैबिनेट अनुप्रयोगों के लिए, जिंक मिश्र धातु का कोई भी फिनिश सामान्य परिस्थितियों में अच्छी तरह से टिकेगा।

ओपनिंग एंगल और दरवाज़ा नियंत्रण

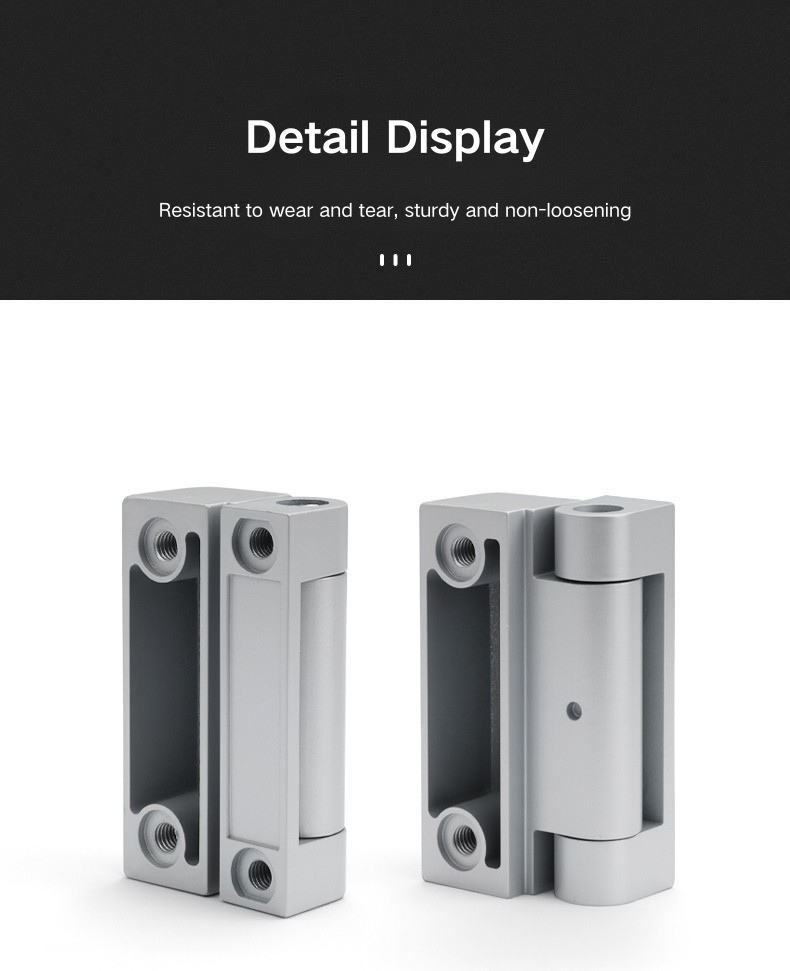

इलेक्ट्रिकल कैबिनेट सरफेस माउंटेड हिंज के सभी तीन मॉडल 180° तक खुले हैं, जो कैबिनेट के दरवाजे को आसन्न पैनल या दीवार के खिलाफ पूरी तरह से सपाट स्विंग करने की अनुमति देता है। 180° का स्विंग तंग स्थानों में उपयोगी होता है, जहां एक दरवाजा जो केवल आंशिक रूप से खुलता है, आंतरिक भाग तक पहुंचने या आस-पास के उपकरणों के आसपास काम करने के रास्ते में आ जाता है। सतह पर लगे डिज़ाइन के लिए, काज दरवाजे और फ्रेम दोनों के बाहरी चेहरे पर बैठता है - यह तब दिखाई देता है जब दरवाजा बंद होता है, लेकिन इसका मतलब यह भी है कि इंस्टॉलेशन सरल है और बाद में दरवाजे को अलग किए बिना काज को जांचना या बदलना आसान है। यह इंस्टॉलेशन को सरल बनाता है - किसी रूटिंग या कटआउट तैयारी की आवश्यकता नहीं है - और दरवाजे के पैनल को अलग किए बिना काज का निरीक्षण करना या बदलना भी आसान बनाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: CL219 श्रृंखला में कौन से आकार उपलब्ध हैं?

CL219 श्रृंखला में तीन मॉडल शामिल हैं। सीएल219-1 कुल मिलाकर 60 × 34.3 मिमी पर सबसे बड़ा है; CL219-3 30 × 27.5 मिमी पर मध्यम आकार का है; और CL219-2 30 × 22 मिमी पर सबसे छोटा है। तीनों का मूल डिज़ाइन और 180° का उद्घाटन कोण समान है।

Q2: माउंटिंग के लिए किस स्क्रू आकार का उपयोग किया जाता है?

CL219-1 माउंटिंग के लिए चार M5 स्क्रू का उपयोग करता है। CL219-2 और CL219-3 दोनों चार M4 स्क्रू का उपयोग करते हैं। पेंच की लंबाई का चयन आपके दरवाजे के पैनल और फ्रेम की मोटाई के आधार पर किया जाना चाहिए।

Q3: कौन से फ़िनिश विकल्प उपलब्ध हैं?

प्रत्येक CL219 मॉडल ब्लैक जिंक मिश्र धातु, मैट जिंक मिश्र धातु, ब्राइट क्रोम जिंक मिश्र धातु और मिरर फिनिश स्टेनलेस स्टील में आता है। जिंक मिश्र धातु विकल्प इनडोर कैबिनेट अनुप्रयोगों के लिए उपयुक्त हैं; स्टेनलेस स्टील मिरर फ़िनिश बाहरी या उच्च आर्द्रता वाले वातावरण के लिए बेहतर है।

Q4: CL219 कैबिनेट हिंज का उद्घाटन कोण क्या है?

सभी तीन CL219 मॉडल 180° तक खुलते हैं, जिससे दरवाजा पूरी तरह से सपाट हो जाता है। यह उन प्रतिष्ठानों में उपयोगी है जहां पूर्ण दरवाजे की मंजूरी की आवश्यकता होती है या जहां कैबिनेट के आसपास की जगह सीमित है।

Q5: क्या यह एक छुपा हुआ या सतह पर लगा हुआ काज है?

CL219 एक सतह पर लगा हुआ काज है। यह दबे या छिपे होने के बजाय दरवाजे और चौखट के बाहरी हिस्से पर बैठता है। इससे इंस्टॉलेशन आसान हो जाता है क्योंकि किसी कटआउट या रूटिंग की आवश्यकता नहीं होती है, और इंस्टॉलेशन के बाद हिंज निरीक्षण या प्रतिस्थापन के लिए सुलभ रहता है।

Q6: क्या स्टेनलेस स्टील संस्करण बाहरी बाड़ों के लिए उपयुक्त है?

हाँ। मिरर फिनिश के साथ स्टेनलेस स्टील CL219 संक्षारण प्रतिरोधी 304-ग्रेड सामग्री का उपयोग करता है और बाहरी स्विचगियर, तटीय वातावरण, या किसी भी स्थापना के लिए उपयुक्त है जहां बाड़े समय के साथ नमी के संपर्क में आते हैं।

Q7: मैं CL219-1, CL219-2, और CL219-3 के बीच कैसे चयन करूं?

अपने दरवाजे के पैनल के आकार और वजन के आधार पर चयन करें। CL219-1 सबसे बड़ा है और भारी या बड़े दरवाजों के लिए उपयुक्त है। CL219-2 सबसे छोटा है और कॉम्पैक्ट या हल्के बाड़ों पर अच्छा काम करता है। CL219-3 मध्यम आकार का है और दोनों आयामों और भार क्षमता में दोनों के बीच बैठता है।
