आप विद्युत कैबिनेट या औद्योगिक बाड़े के लिए सही वेंटिलेशन फ़िल्टर कैसे चुनते हैं?

कैबिनेट के अंदर विद्युत घटकों के जीवनकाल को छोटा करने के लिए गर्मी अधिक सरल तरीकों में से एक है। एवेंटिलेशन फिल्टरऐसा सेट जो ठीक से फिट बैठता हो, प्रभावी ढंग से फ़िल्टर करता हो, और इंस्टॉलेशन वातावरण के अनुकूल हो, चीजों को बिना किसी समस्या के चालू रखने में काफी मदद करता है। यिटेलॉक कई आकारों और विन्यासों में एबीएस प्लास्टिक में कैबिनेट वेंटिलेशन खिड़कियों की एक पूरी श्रृंखला का उत्पादन करता है - यहां किसी एक को चुनने से पहले क्या जानना है।

एक्सटी श्रृंखला - विद्युत बाड़ों के लिए फ़िल्टर्ड वेंटिलेशन

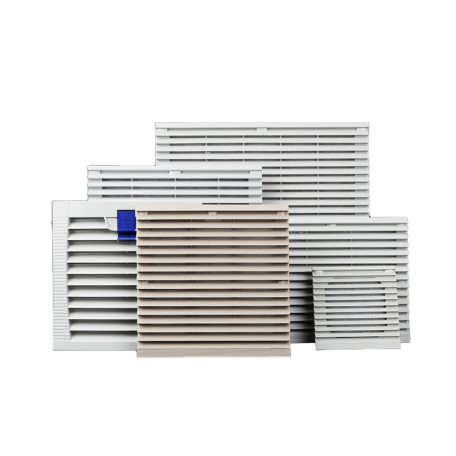

XT श्रृंखला वर्ग को कवर करती हैवेंटिलेशन फिल्टरXT801 से XT807 तक सेट, प्रत्येक के बाहर एक लौवरेड ABS ग्रिल और अंदर एक G3 पॉलिमर फिल्टर पैड है। फिल्टर पैड बाड़े के अंदर घटकों तक पहुंचने से पहले धूल और मलबे को पकड़ लेता है, जो इसके और एक सादे वेंटिलेशन ग्रिल के बीच महत्वपूर्ण अंतर है।

आकार कॉम्पैक्ट XT801 (107×107 मिमी बाहरी, 81×81 मिमी कटआउट) से XT806 (322×322 मिमी बाहरी, 280×280 मिमी कटआउट) और आयताकार XT807 (420×180 मिमी बाहरी, 389×149 मिमी कटआउट) तक चलते हैं। सबसे आम तौर पर निर्दिष्ट आकार मध्य-श्रेणी XT803 से XT805 तक होते हैं, जो अधिकांश वितरण कैबिनेट और नियंत्रण बाड़ों पर पाए जाने वाले मानक पैनल कटआउट के अनुरूप होते हैं।

रंग RAL 7035 (हल्का ग्रे - अधिकांश औद्योगिक बाड़ों के लिए मानक), RAL 7032 (एक गर्म कंकड़ ग्रे), और विशिष्ट स्थापनाओं के लिए काला हैं।

सामान्य प्रकार बनाम लंबी शैली

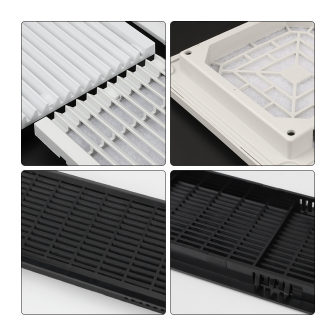

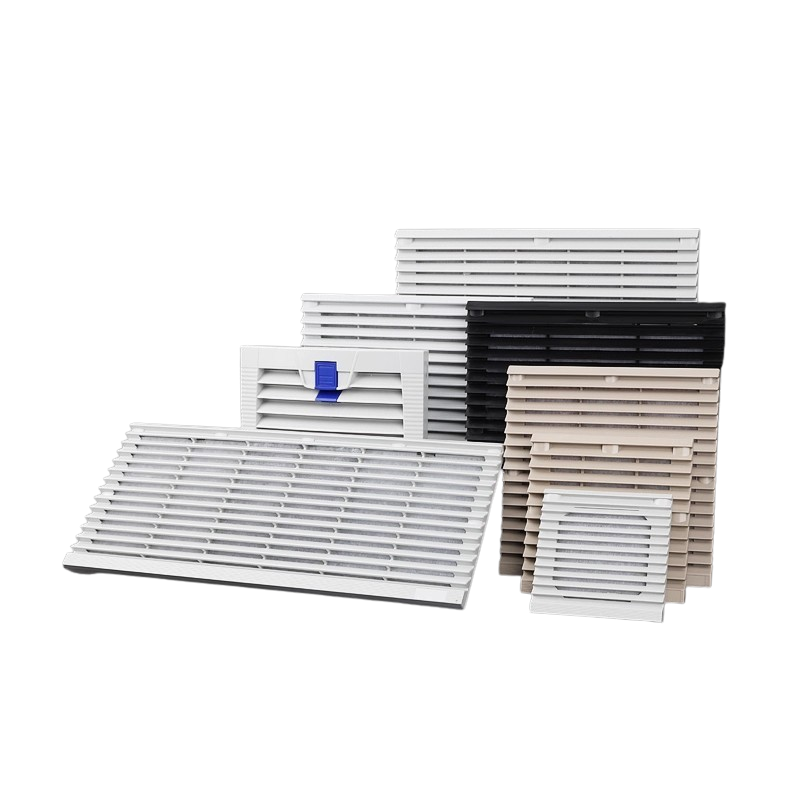

XT804 और XT805 मॉडल के लिए दो प्रोफ़ाइल ऊंचाई उपलब्ध हैं। सामान्य प्रकार पैनल की सतह के करीब बैठता है और मानक स्थापनाओं के लिए उपयुक्त होता है जहां कैबिनेट की दीवार की मोटाई विशिष्ट सीमा के भीतर होती है। लंबी शैली में एक गहरा शरीर होता है, जो मोटे पैनल की दीवारों या प्रतिष्ठानों को समायोजित करता है जहां ग्रिल और उसके पीछे पंखे के बीच अतिरिक्त निकासी की आवश्यकता होती है। छवियाँ दो और तीन प्रत्येक का आंतरिक लेआउट दिखाती हैं - सामान्य प्रकार एक बिंदु पर एम 4 स्क्रू माउंटिंग का उपयोग करता है, जबकि लंबी शैली गहरे पैनलों पर अधिक सुरक्षित फिट के लिए दो एम 4 फिक्सिंग बिंदुओं का उपयोग करती है।

चिपकने वाला गैसकेट विकल्प

अधिकांश एक्सटी मॉडल चिपकने वाले डॉट गैस्केट के साथ या उसके बिना उपलब्ध हैं - काली सीलिंग पट्टी जो फिल्टर फ्रेम की परिधि के चारों ओर चलती है। उन बाड़ों के लिए जिन्हें वेंटिलेशन विंडो के चारों ओर धूल सीलिंग की एक डिग्री की आवश्यकता होती है, गैसकेट संस्करण निर्दिष्ट करने लायक है। जब ग्रिल लगाई जाती है तो यह पैनल की सतह पर दबाव डालता है, जिससे फ्रेम और कटआउट किनारे के बीच का अंतर कम हो जाता है। मानक इनडोर कैबिनेट के लिए जहां ग्रिल के चारों ओर प्रवेश सुरक्षा चिंता का विषय नहीं है, गैर-चिपकने वाला संस्करण सरल और अधिक लागत प्रभावी विकल्प है।

कुछ XT804 और XT805 मॉडल स्क्रू के बजाय स्नैप-फास्टनर फिक्सिंग के साथ भी उपलब्ध हैं, जो रखरखाव के दौरान फ़िल्टर हटाने और प्रतिस्थापन को गति देता है।

सादा वेंटिलेशन ग्रिल्स

उन अनुप्रयोगों के लिए जहां निस्पंदन की आवश्यकता नहीं है - केवल निष्क्रिय वायु प्रवाह - सादे वेंटिलेशन ग्रिल तीन आकारों में उपलब्ध हैं: 78×200 मिमी, 78×456 मिमी, और 80×461 मिमी। इनके अंदर कोई फिल्टर पैड नहीं है, जो इन्हें उन बाड़ों के लिए उपयुक्त बनाता है जहां धूल का प्रवेश चिंता का विषय नहीं है, लेकिन फिर भी पूरे पैनल में वायु प्रवाह को प्रबंधित करने की आवश्यकता होती है।

सही को चुनना

आकार पहला निर्णय है - उपलब्ध पैनल स्थान के साथ बाहरी आयामों का मिलान करें और ऑर्डर करने से पहले कटआउट आकार की पुष्टि करें। उसके बाद, फ़िल्टर किए गए XT श्रृंखला और सादे ग्रिल के बीच चयन इस बात पर निर्भर करता है कि धूल से सुरक्षा की आवश्यकता है या नहीं। एक्सटी श्रृंखला के भीतर, चिपकने वाला गैस्केट किसी भी इंस्टॉलेशन के लिए जोड़ने लायक है जहां कैबिनेट वेंटिलेशन विंडो को फ्लश और पैनल के खिलाफ सील करने की आवश्यकता होती है। सामान्य बनाम लंबी शैली पैनल की मोटाई और पंखे की निकासी आवश्यकताओं से मेल खाती है।
