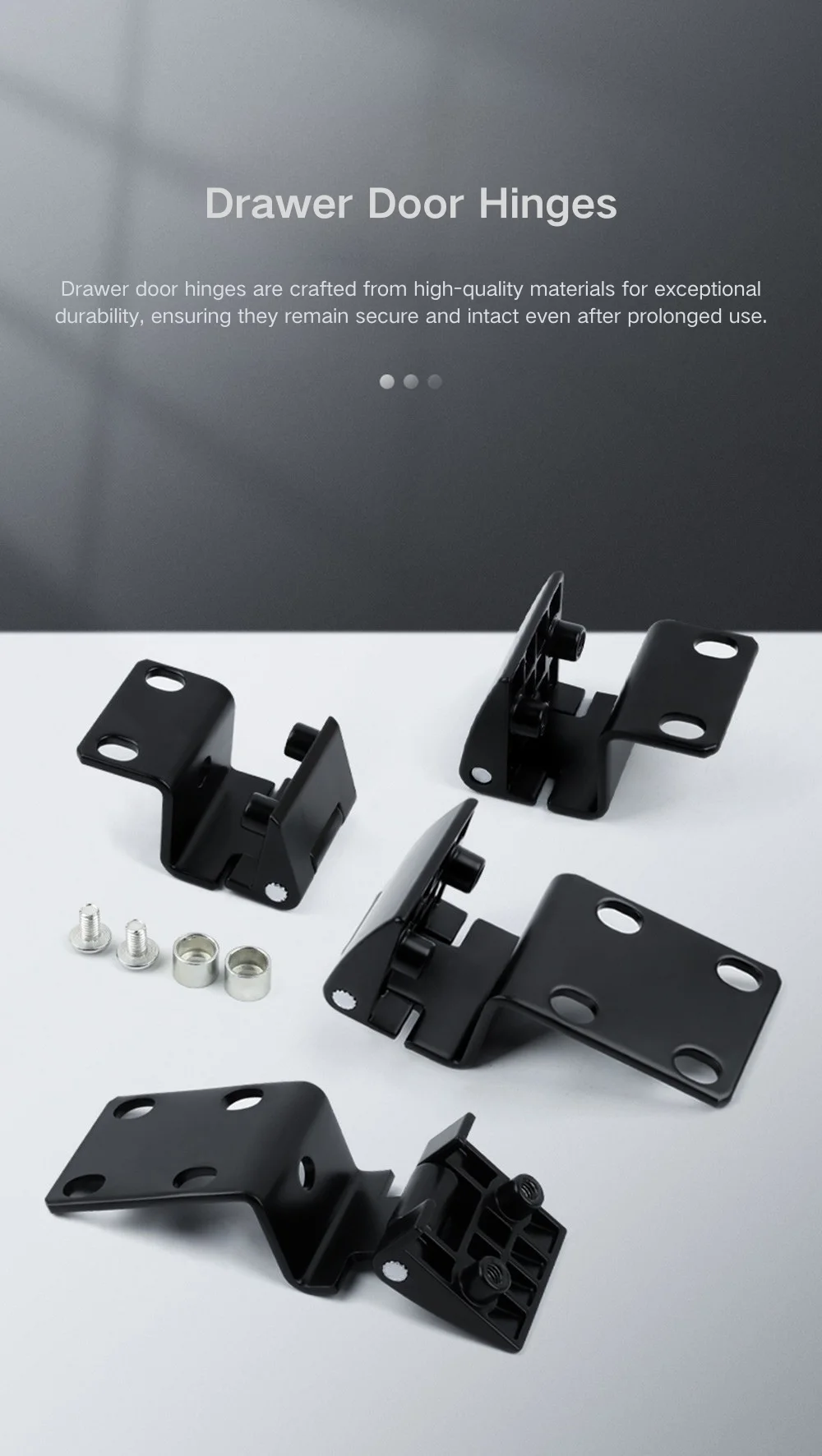

पावर कैबिनेट दरवाजे साइड-माउंट बेंड हिंज

मॉडल रेंज और श्रृंखला अवलोकन

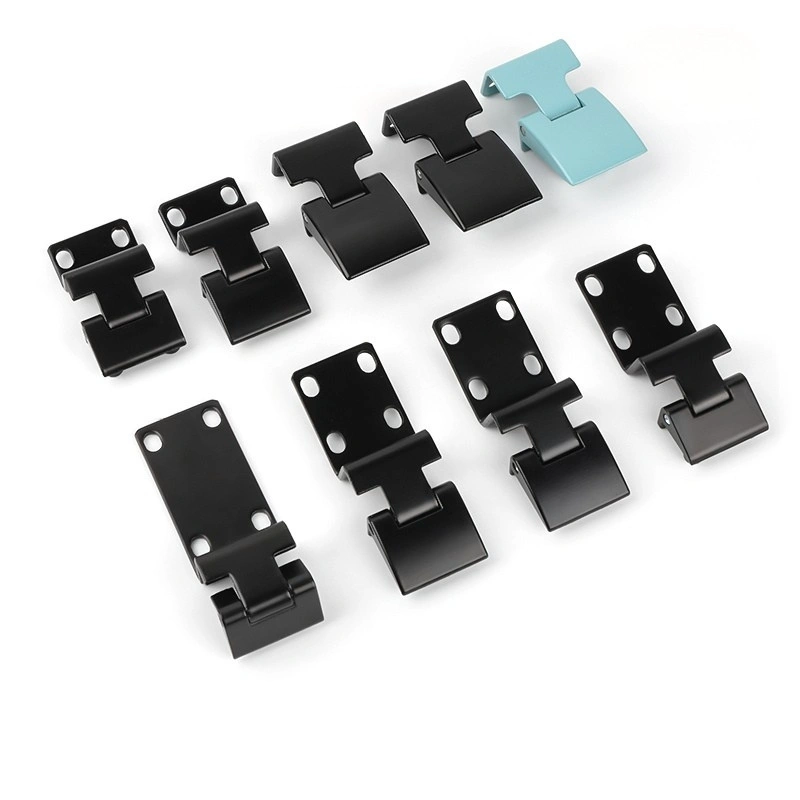

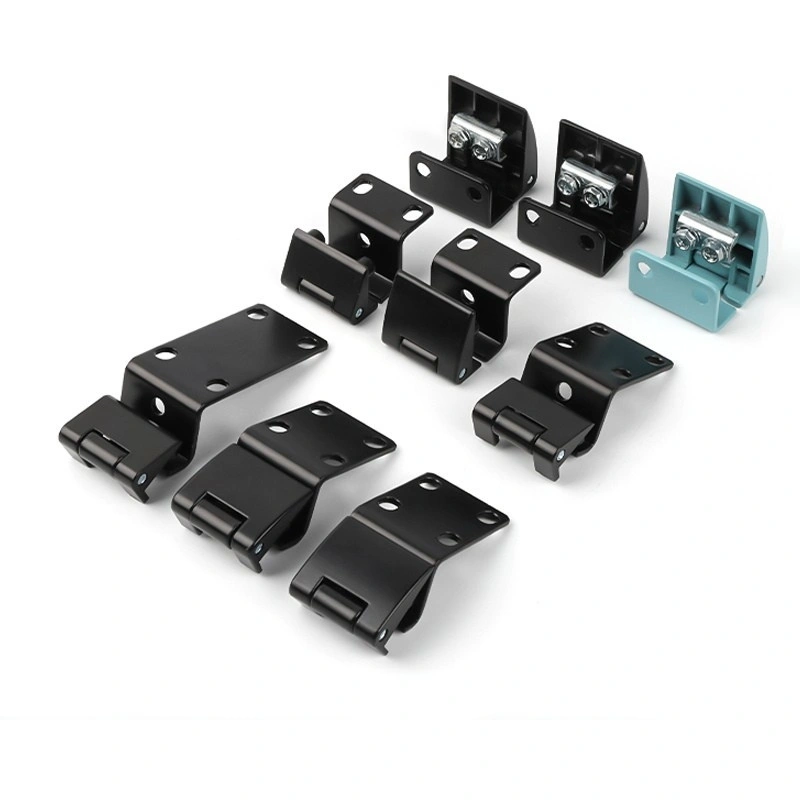

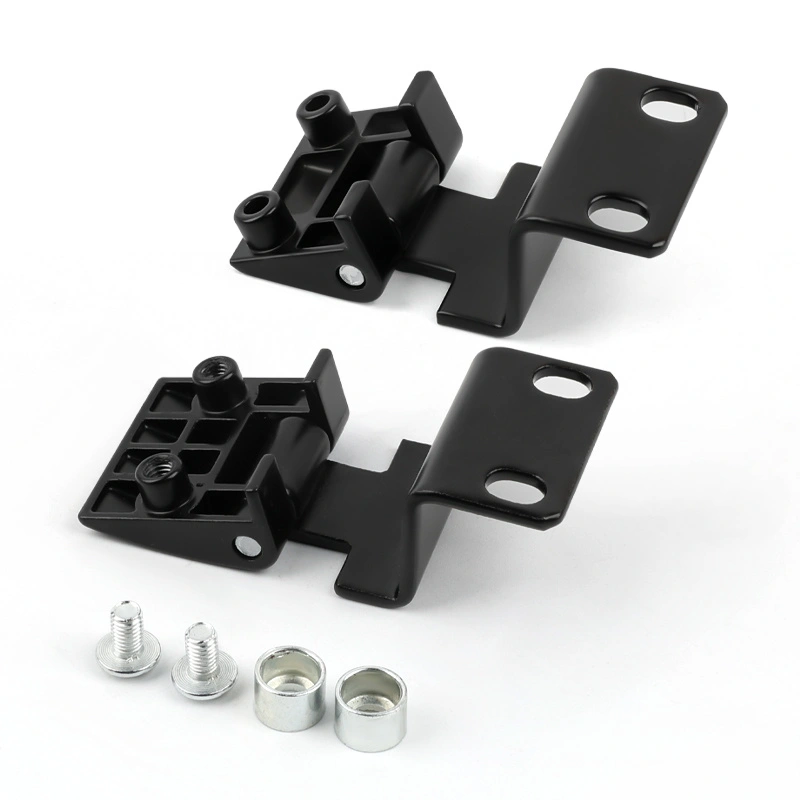

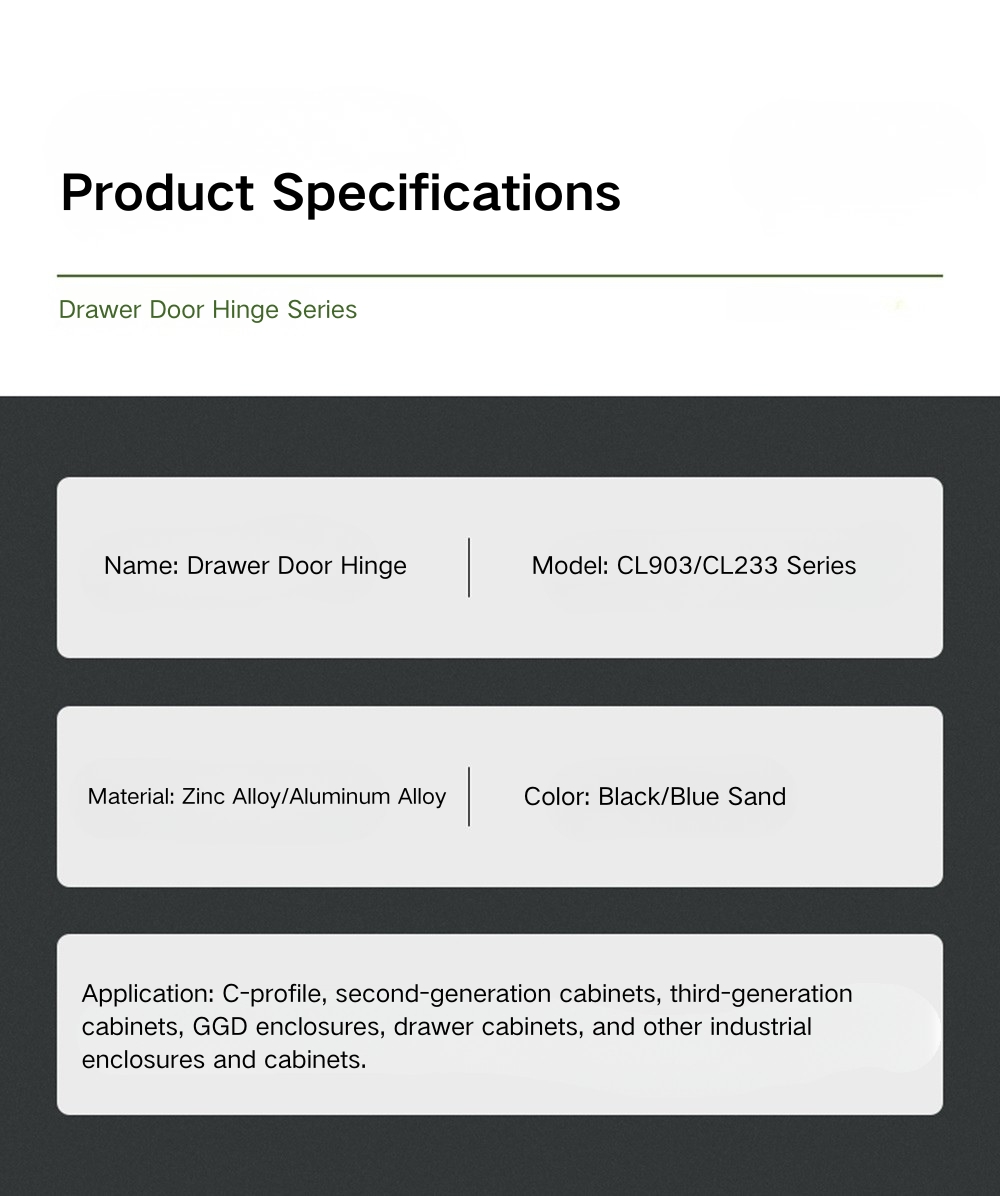

पावर कैबिनेट डोर्स साइड-माउंट बेंड हिंज को चार श्रृंखलाओं में व्यवस्थित किया गया है। CL803 श्रृंखला में तीन मॉडल शामिल हैं - CL803A-25, CL803B-20, CL803B-25, और CL803D-25 - सभी काले जिंक मिश्र धातु में हैं, मॉडल के आधार पर फ्रंट प्लेट की चौड़ाई 36 मिमी या 39 मिमी है। CL803A-25 12 मिमी छेद रिक्ति के साथ 39 × 20 मिमी पर एक दोहरी-स्क्रू फ्रंट प्लेट का उपयोग करता है; CL803B और CL803D मॉडल स्लॉट फिक्सिंग के साथ 36 × 25 मिमी प्लेट का उपयोग करते हैं।

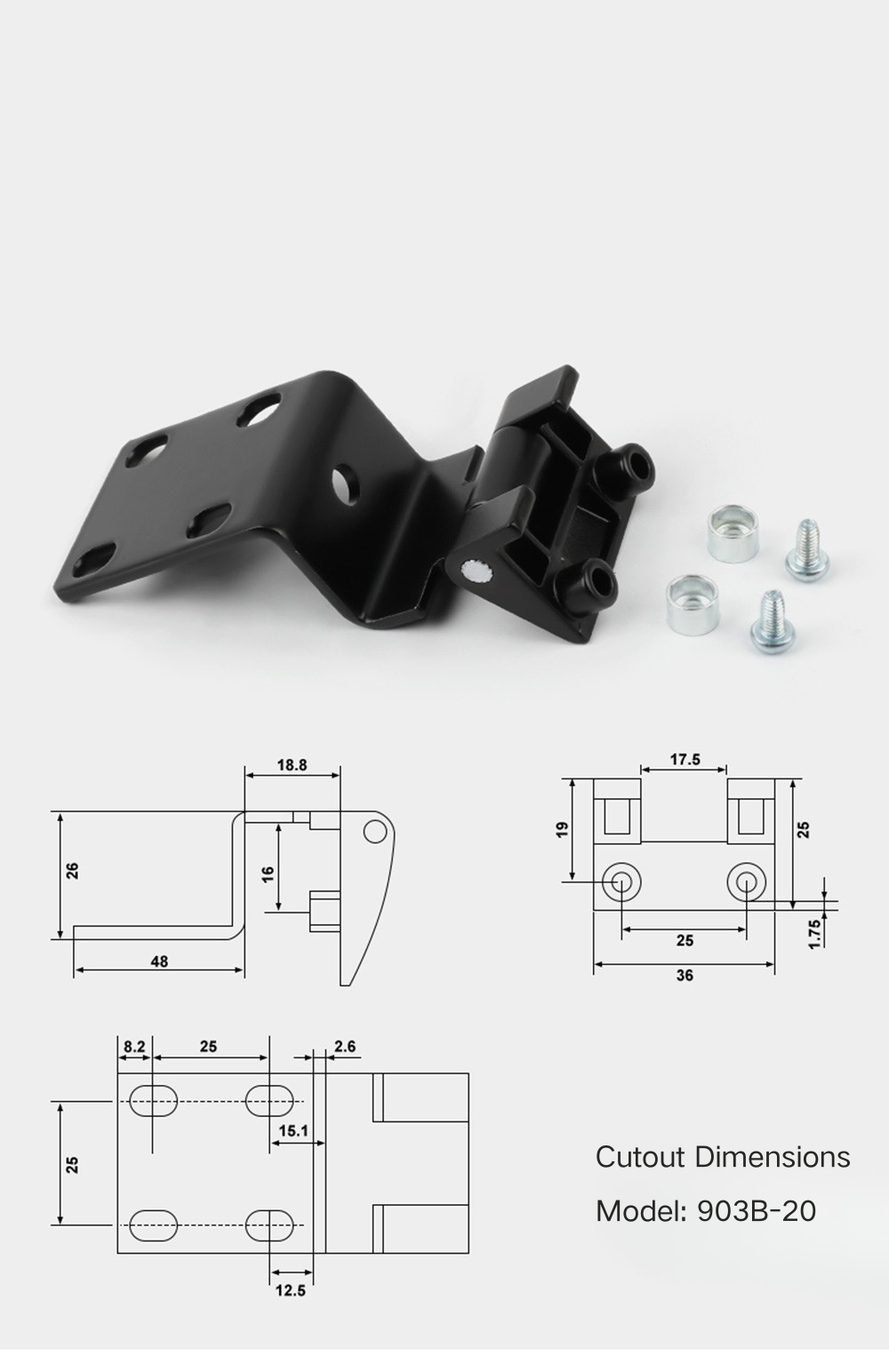

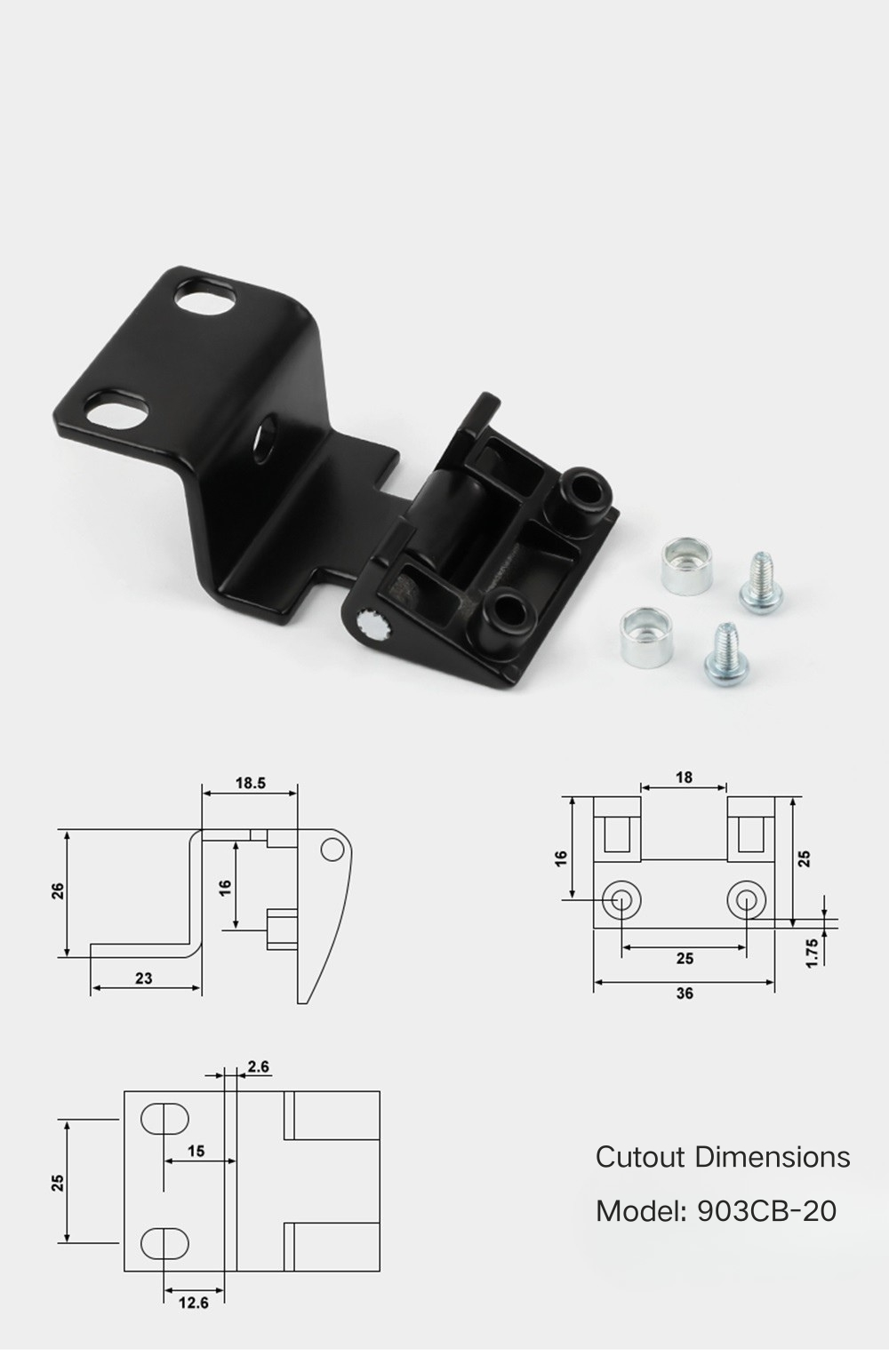

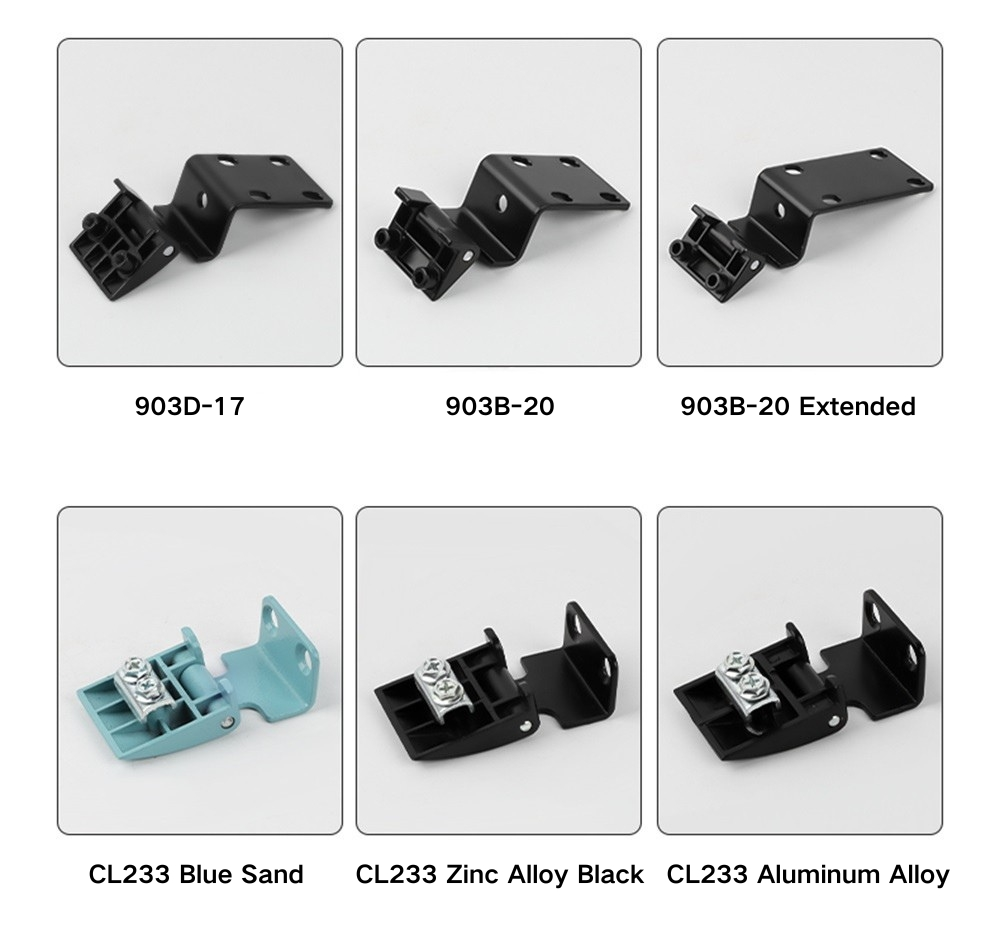

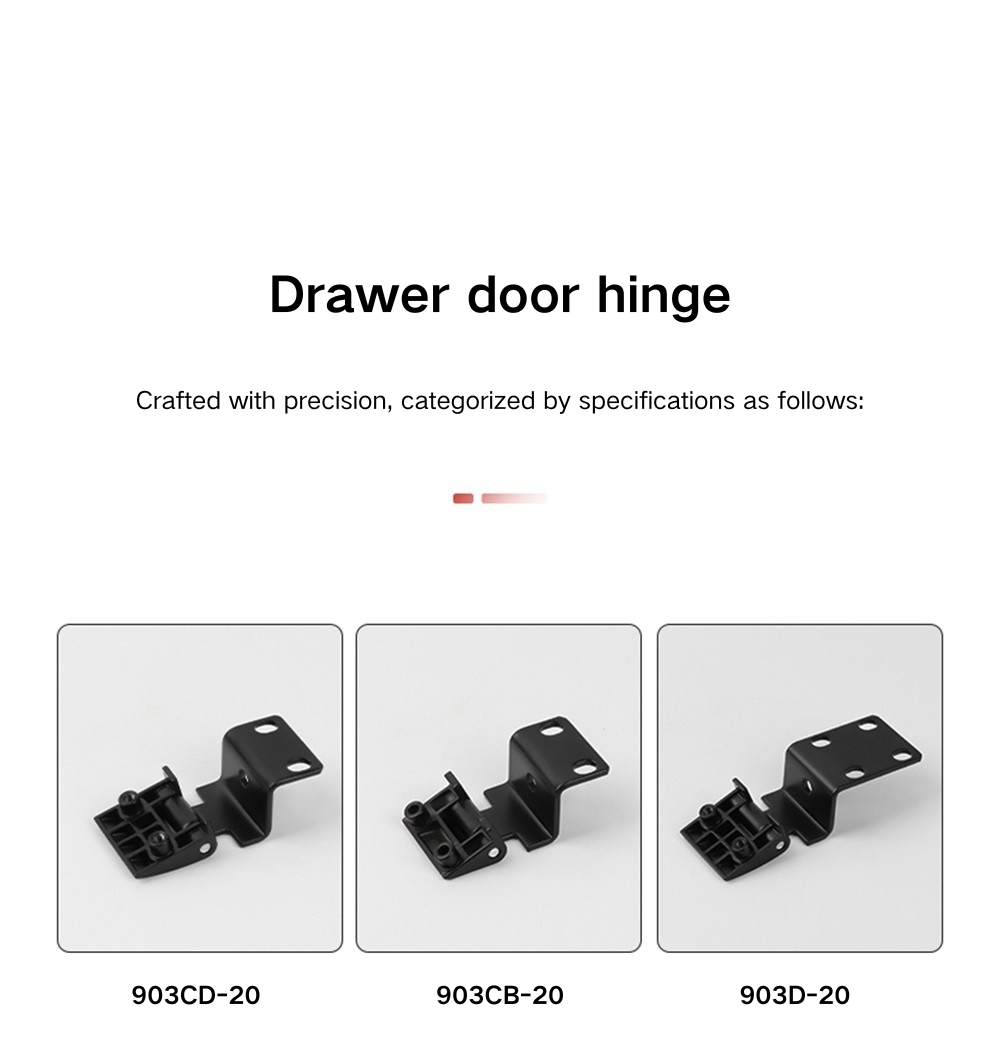

CL901 श्रृंखला में CL901B-17, CL901B-20, और CL901D-17 शामिल हैं, सभी में 36 × 17.5 मिमी फ्रंट प्लेट और लगातार 8 मिमी + 2.5 मिमी छेद ऑफसेट है। CL903 श्रृंखला हिंज रेंज में सबसे बड़ा समूह है, जिसमें CL903B-20, CL903B-20 विस्तारित, CL903CB-20, CL903CD-20, CL903D-17, और CL903D-20 सहित सात मॉडल हैं - जो मानक और विस्तारित फ्रेम गहराई दोनों को कवर करते हैं। CL233 CL803A-25 के समान 39 × 20 मिमी फ्रंट प्लेट और 12 मिमी छेद रिक्ति के साथ काले जिंक मिश्र धातु, रेत नीले जिंक मिश्र धातु और एल्यूमीनियम मिश्र धातु में सीमा को पूरा करता है।

शृंखला के अनुसार आयाम

साइड-माउंट बेंड हिंज की CL803 श्रृंखला अपने सभी मॉडलों में 18.5 मिमी से 23.5 मिमी की कुल चौड़ाई और 26 मिमी से 28.5 मिमी की ऊंचाई तक फैली हुई है। CL803A-25 23 मिमी चौड़ा और 26 मिमी लंबा है और इसकी आंतरिक गहराई 22.5 मिमी है; CL803B-20 16 मिमी आंतरिक गहराई के साथ 18.5 मिमी चौड़ा है; CL803B-25 23.5 मिमी चौड़ा और 16 मिमी आंतरिक गहराई के साथ 28.5 मिमी लंबा है; और CL803D-25 16.5 मिमी आंतरिक गहराई के साथ 23.5 मिमी चौड़ा और 26.5 मिमी लंबा है। सभी CL803 मॉडलों में 26 मिमी आधार चौड़ाई और 20 मिमी लंबी माउंटिंग प्लेट होती है।

CL901 श्रृंखला पावर कैबिनेट डोर्स साइड-माउंट बेंड हिंज रेंज के अन्य मॉडलों की तुलना में काफी लंबी है - तीनों की कुल ऊंचाई 39.5 मिमी है, चौड़ाई 15.5 मिमी और 18.5 मिमी के बीच है और बोर्ड भर में लगातार 16.5 मिमी आंतरिक गहराई है। बेस चौड़ाई CL901B-17 के लिए 20 मिमी, CL901B-20 के लिए 20.5 मिमी है, और CL901D-17 के लिए 21 मिमी. CL903 श्रृंखला एक व्यापक रेंज तक फैली हुई है - विस्तारित मॉडल पर आधार चौड़ाई 48 मिमी से 73.8 मिमी तक, कुल ऊंचाई 25.5 मिमी से 26 मिमी तक है। सीएल233 कुल मिलाकर 24.5 × 24.5 मिमी है जिसमें 22 मिमी आंतरिक गहराई, 39.3 मिमी माउंटिंग प्लेट और सामने की प्लेट पर 7.5 मिमी + 15 मिमी छेद ऑफसेट है।

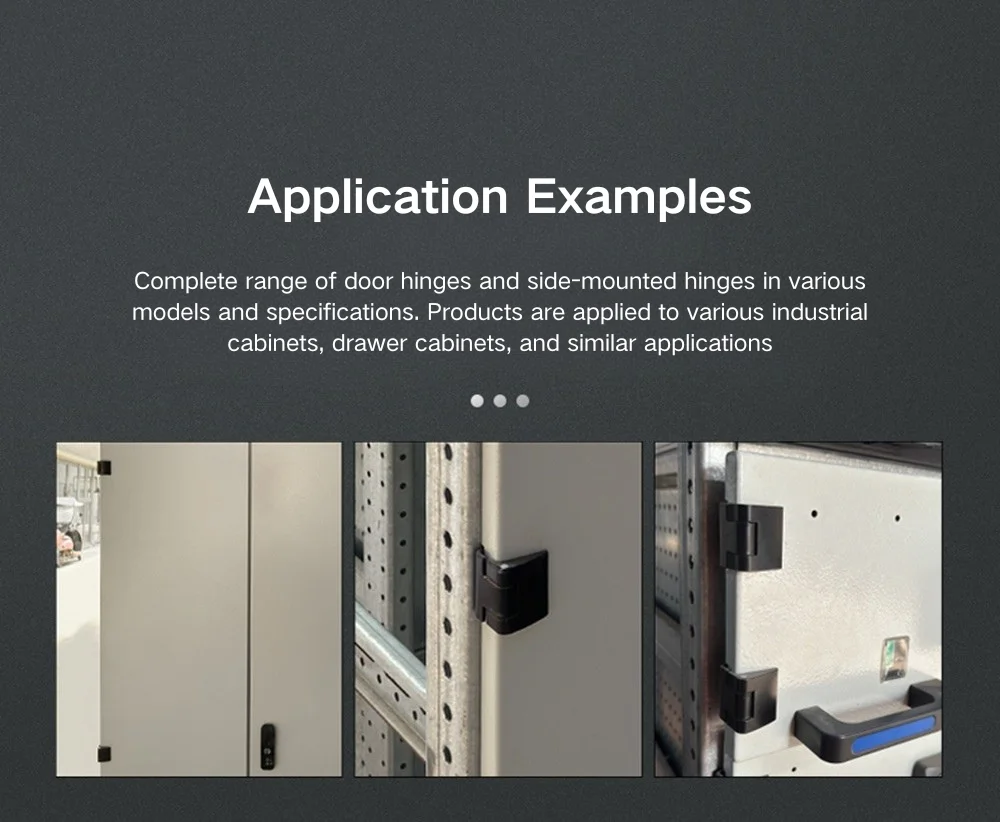

अनुप्रयोग परिदृश्य

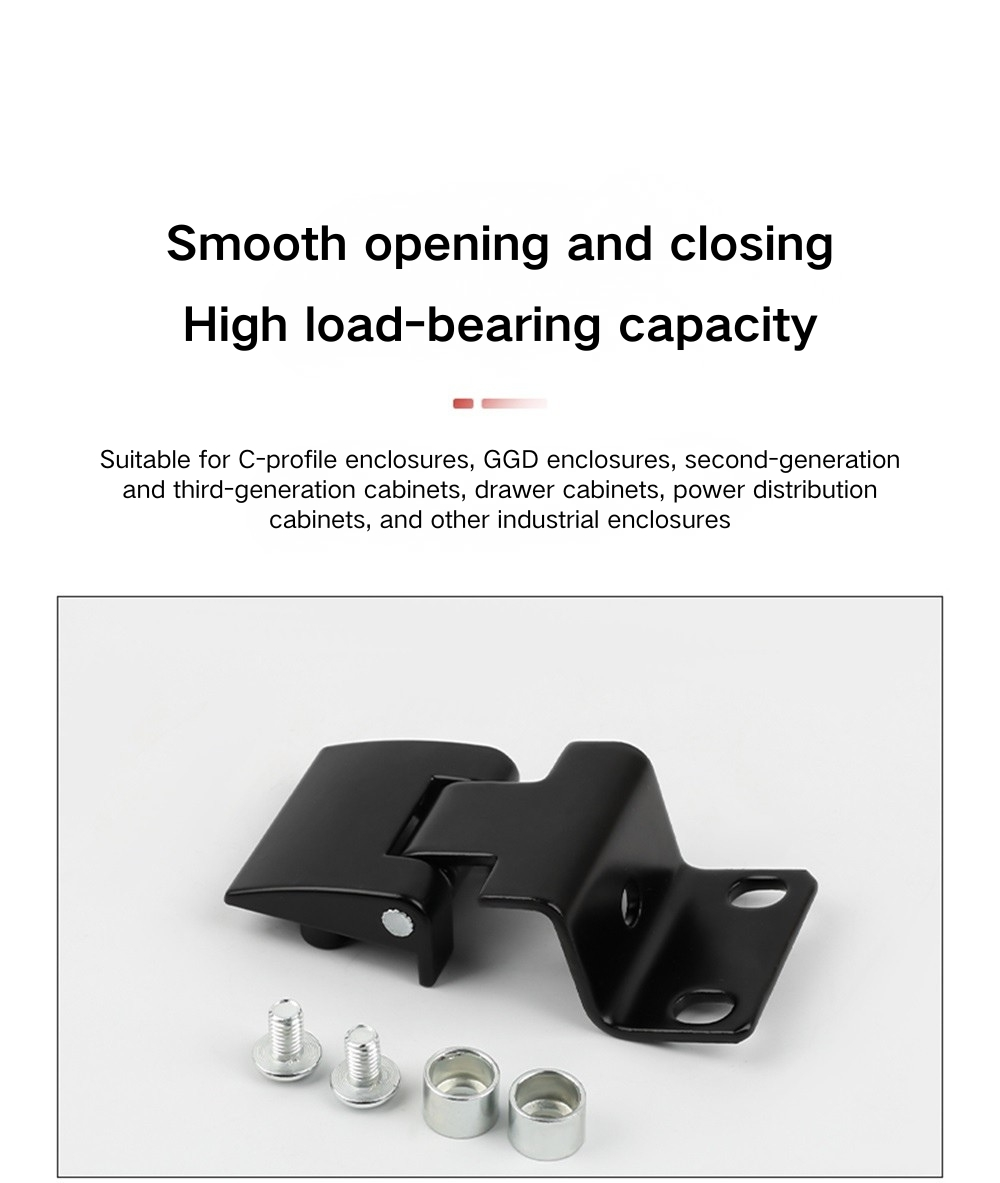

पावर कैबिनेट डोर्स साइड-माउंट बेंड हिंज विशेष रूप से सी-सेक्शन स्टील प्रोफाइल पर बने कैबिनेट फ्रेम के लिए डिज़ाइन किया गया है, जो जीजीडी इलेक्ट्रिकल कैबिनेट, दूसरी और तीसरी पीढ़ी के वितरण कैबिनेट, दराज कैबिनेट और पावर एनक्लोजर के लिए मानक निर्माण विधि है। हिंज बॉडी की मुड़ी हुई प्रोफाइल सी-सेक्शन लिप पर हुक करती है और सामने की प्लेट दरवाजे के पैनल के चेहरे पर स्क्रू करती है, जो इस कैबिनेट प्रकार के लिए स्थापित इंस्टॉलेशन विधि है और मानक फ्रेम प्रोफाइल में किसी संशोधन की आवश्यकता नहीं है।

कोर जीजीडी और पावर कैबिनेट अनुप्रयोगों के अलावा, यह उत्पाद संगत सी-सेक्शन या समान बेंट स्टील फ्रेम प्रोफाइल पर निर्मित अन्य औद्योगिक बाड़ों के लिए भी उपयुक्त है। रेत नीले जस्ता मिश्र धातु में सीएल233 को कभी-कभी निर्दिष्ट किया जाता है जहां कैबिनेट बाहरी रंग-कोडित हार्डवेयर योजना का उपयोग करता है, जबकि एल्यूमीनियम मिश्र धातु सीएल233 संस्करण उन बाड़ों के लिए हल्का विकल्प है जहां वजन पर विचार किया जाता है। सीएल803, सीएल901, और सीएल903 में मॉडल आकार की रेंज का मतलब है कि जीजीडी और पावर कैबिनेट बाजार में अधिकांश मानक फ्रेम गहराई और दरवाजा पैनल मोटाई एक ही उत्पाद परिवार के भीतर शामिल हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: इस हिंज रेंज में कौन सी श्रृंखला शामिल है?

रेंज में चार श्रृंखलाएं शामिल हैं: CL803 (चार मॉडल), CL901 (तीन मॉडल), CL903 (सात मॉडल), और CL233 (तीन वेरिएंट)। CL233 को छोड़कर सभी काले जिंक मिश्र धातु हैं, जो रेत नीले जिंक मिश्र धातु और एल्यूमीनियम मिश्र धातु में भी उपलब्ध है।

Q2: यह काज किस प्रकार के कैबिनेट के लिए डिज़ाइन किया गया है?

साइड-माउंट बेंड हिंज को सी-सेक्शन प्रोफाइल कैबिनेट फ्रेम के लिए डिज़ाइन किया गया है, जिसमें जीजीडी इलेक्ट्रिकल कैबिनेट, दूसरी और तीसरी पीढ़ी के वितरण कैबिनेट, दराज कैबिनेट और पावर एनक्लोजर शामिल हैं। यह फ्लैट-फ़्रेम या वेल्डेड बाड़े प्रकार के लिए अभिप्रेत नहीं है।

Q3: यह काज कैसे स्थापित किया जाता है?

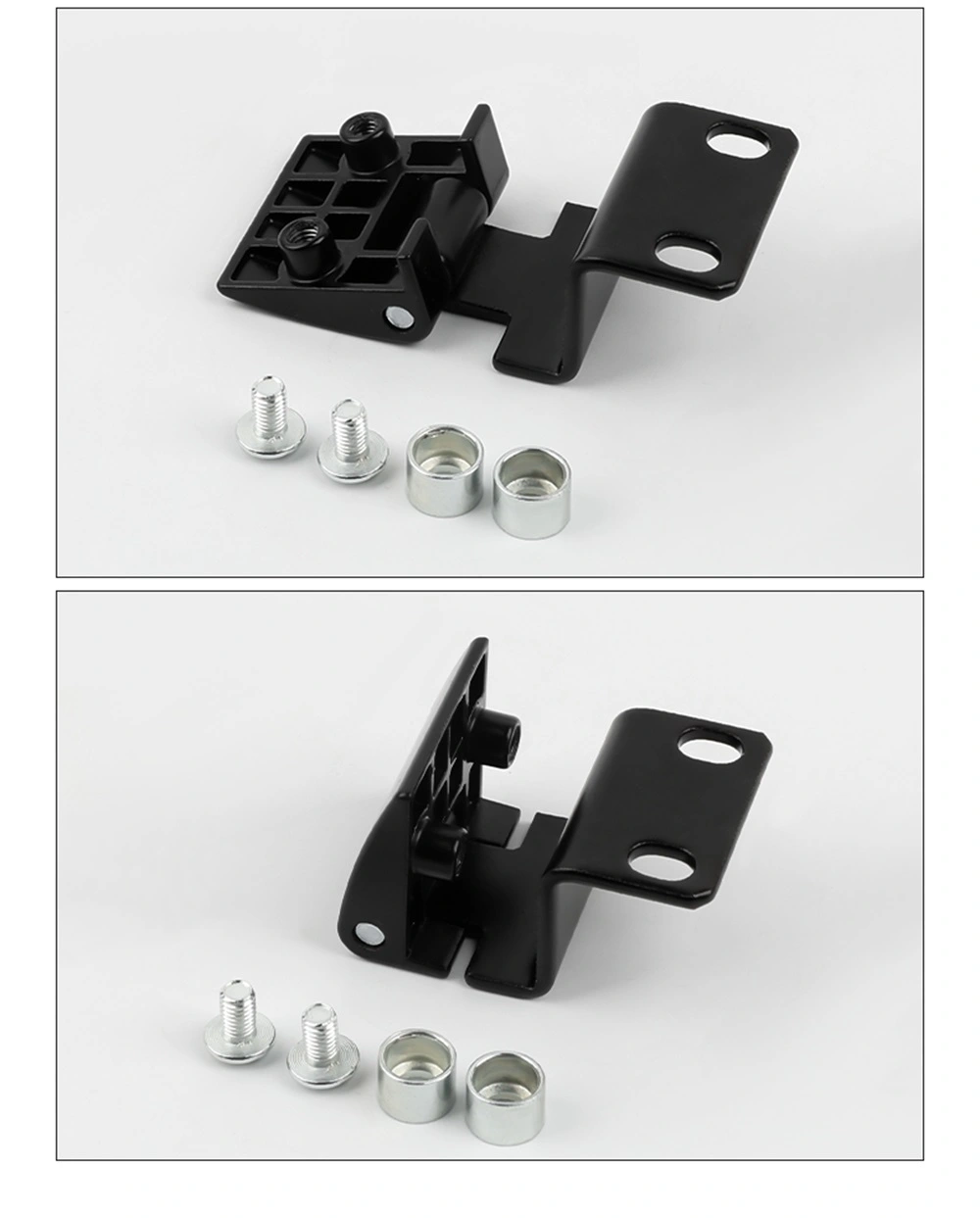

सभी मॉडल स्क्रू-माउंटेड हैं। मुड़ी हुई काज बॉडी सी-सेक्शन फ्रेम लिप पर हुक करती है और सामने की माउंटिंग प्लेट को दरवाजे के पैनल के चेहरे पर पेंच किया जाता है। वेल्डिंग की आवश्यकता नहीं है.

Q4: CL803, CL901 और CL903 श्रृंखला के बीच क्या अंतर है?

श्रृंखला समग्र आकार, फ्रेम गहराई और माउंटिंग प्लेट कॉन्फ़िगरेशन में भिन्न है। सीएल901 मॉडल 39.5 मिमी समग्र ऊंचाई के साथ सबसे ऊंचे हैं; CL803 मॉडल अधिक कॉम्पैक्ट हैं; CL903 मॉडल 73.8 मिमी के विस्तारित संस्करण सहित आधार चौड़ाई की सबसे विस्तृत श्रृंखला को कवर करते हैं। अपने विशिष्ट फ़्रेम प्रोफ़ाइल और दरवाज़ा पैनल आयामों के आधार पर चयन करें।

Q5: CL233 को अन्य श्रृंखला से क्या अलग बनाता है?

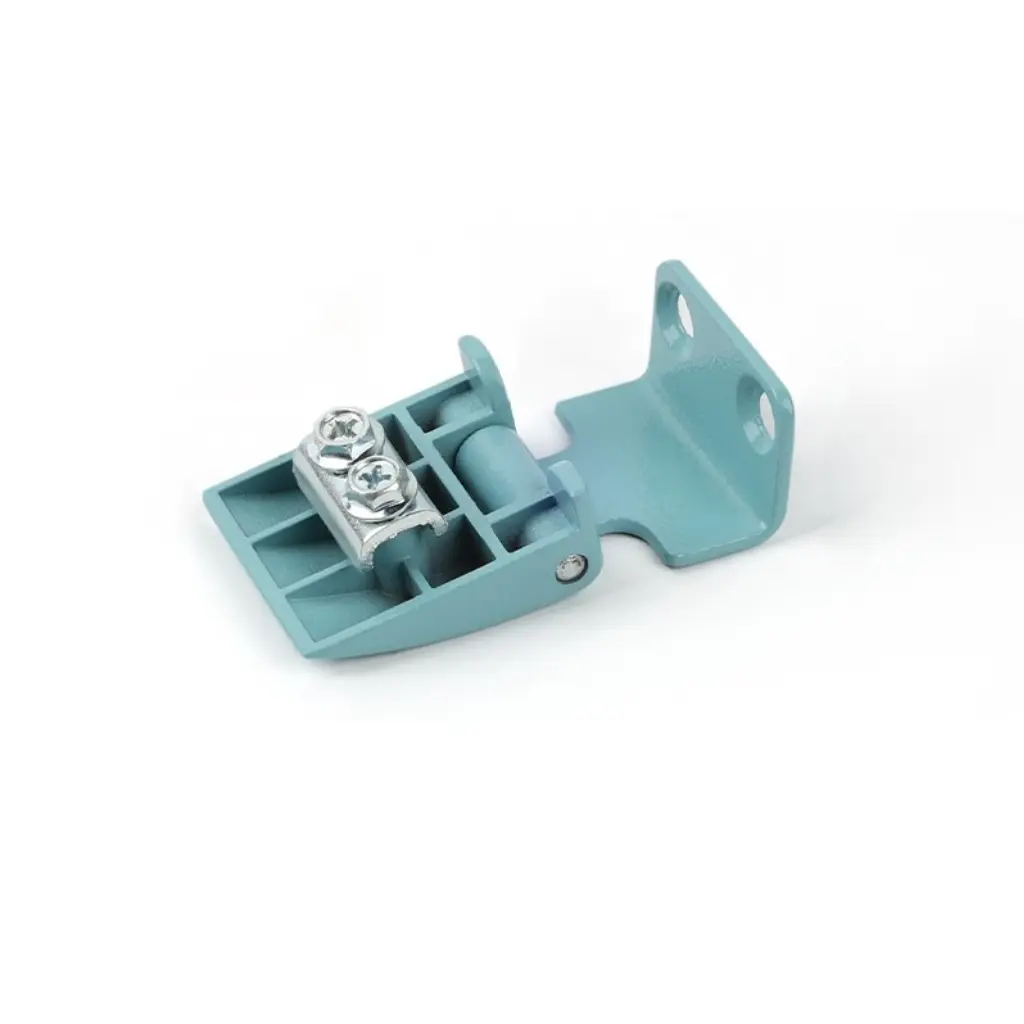

CL233 तीन वेरिएंट में उपलब्ध है - ब्लैक जिंक मिश्र धातु, रेत नीला जिंक मिश्र धातु, और एल्यूमीनियम मिश्र धातु - जो इसे रंग विकल्प और हल्के सामग्री विकल्प के साथ रेंज में एकमात्र मॉडल बनाता है। इसकी फ्रंट प्लेट का आयाम (39×20 मिमी) CL803A-25 के समान है।

प्रश्न6: मैं अपने कैबिनेट के लिए सही मॉडल कैसे चुनूं?

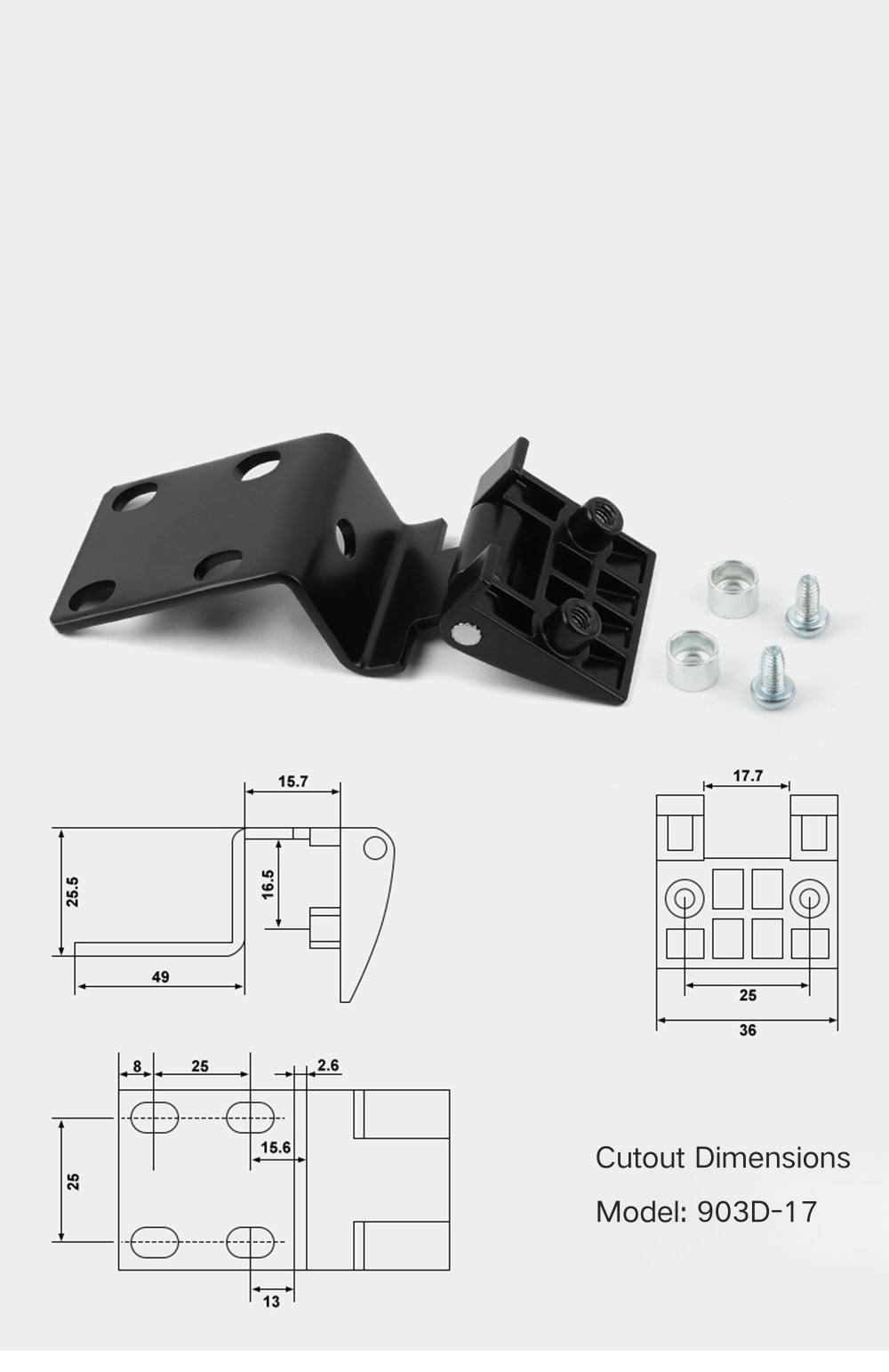

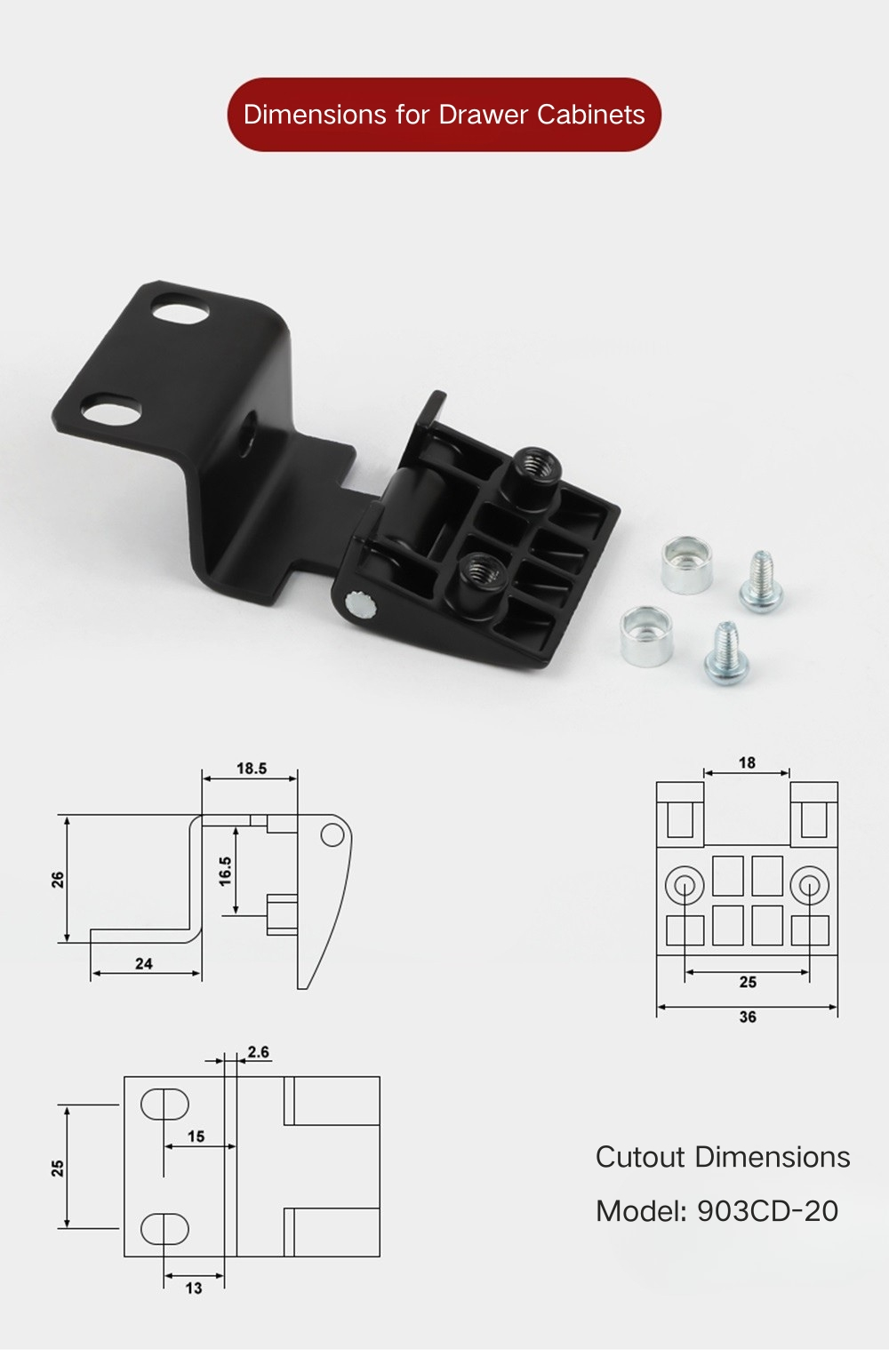

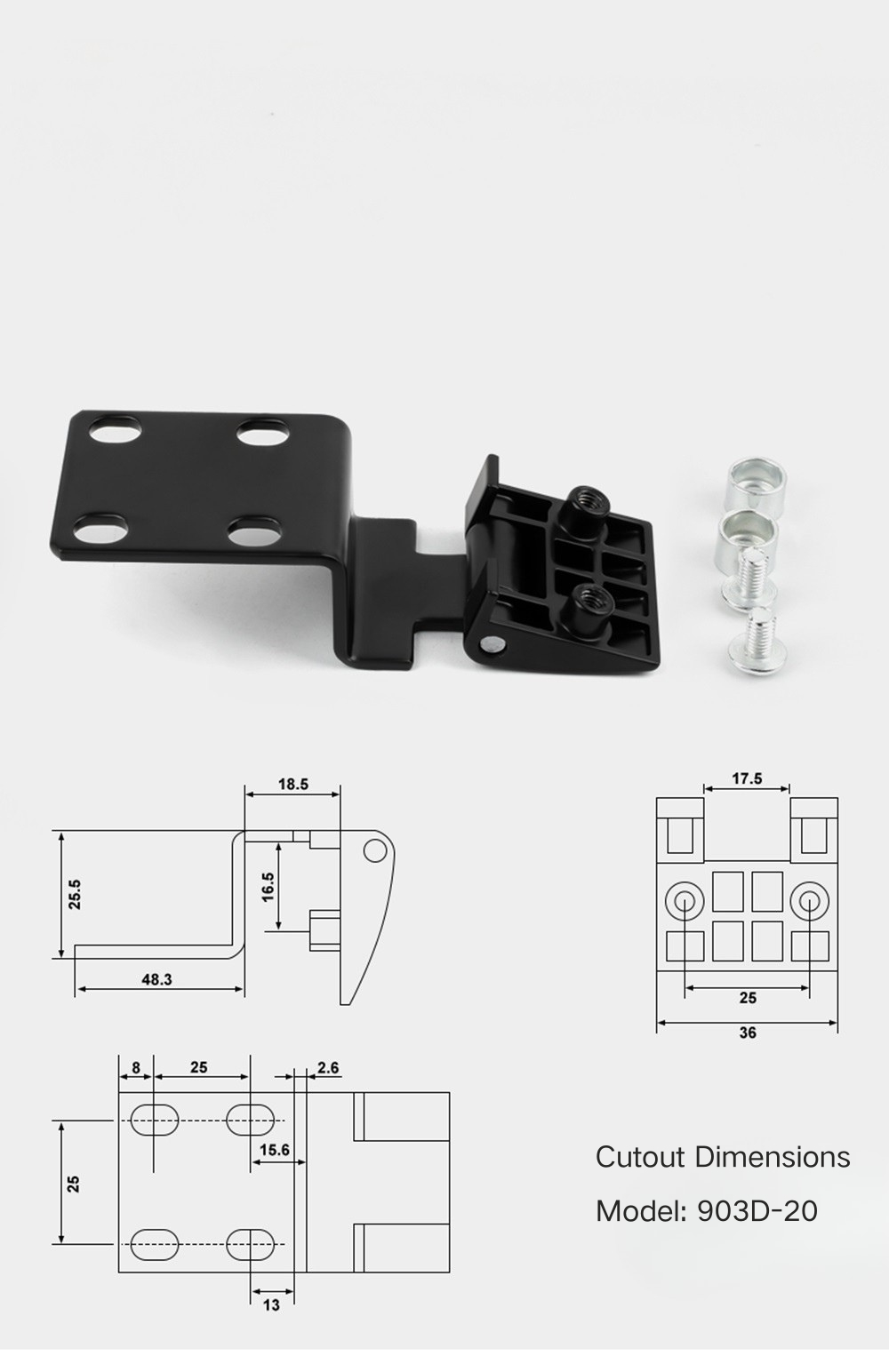

चयन आपके कैबिनेट फ्रेम प्रोफ़ाइल की गहराई, दरवाजे के पैनल की मोटाई और माउंटिंग प्लेट की प्राथमिकता पर निर्भर करता है। संख्या प्रत्यय (-17, -20, -25) और अक्षर प्रत्यय (ए, बी, डी, सीबी, सीडी) मॉडल पदनाम का हिस्सा हैं। प्रत्येक मॉडल के लिए आयाम चित्र देखें या अनुशंसा के लिए अपने फ्रेम विनिर्देशों के साथ यिताई लॉक से संपर्क करें।

Q7: टिकाएं किस सामग्री से बनाई जाती हैं?

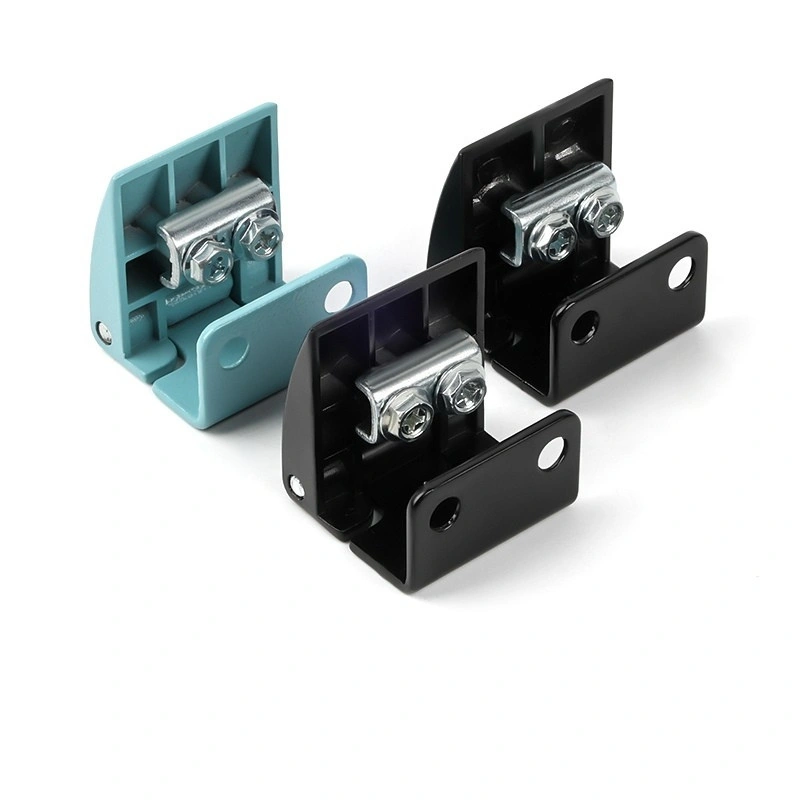

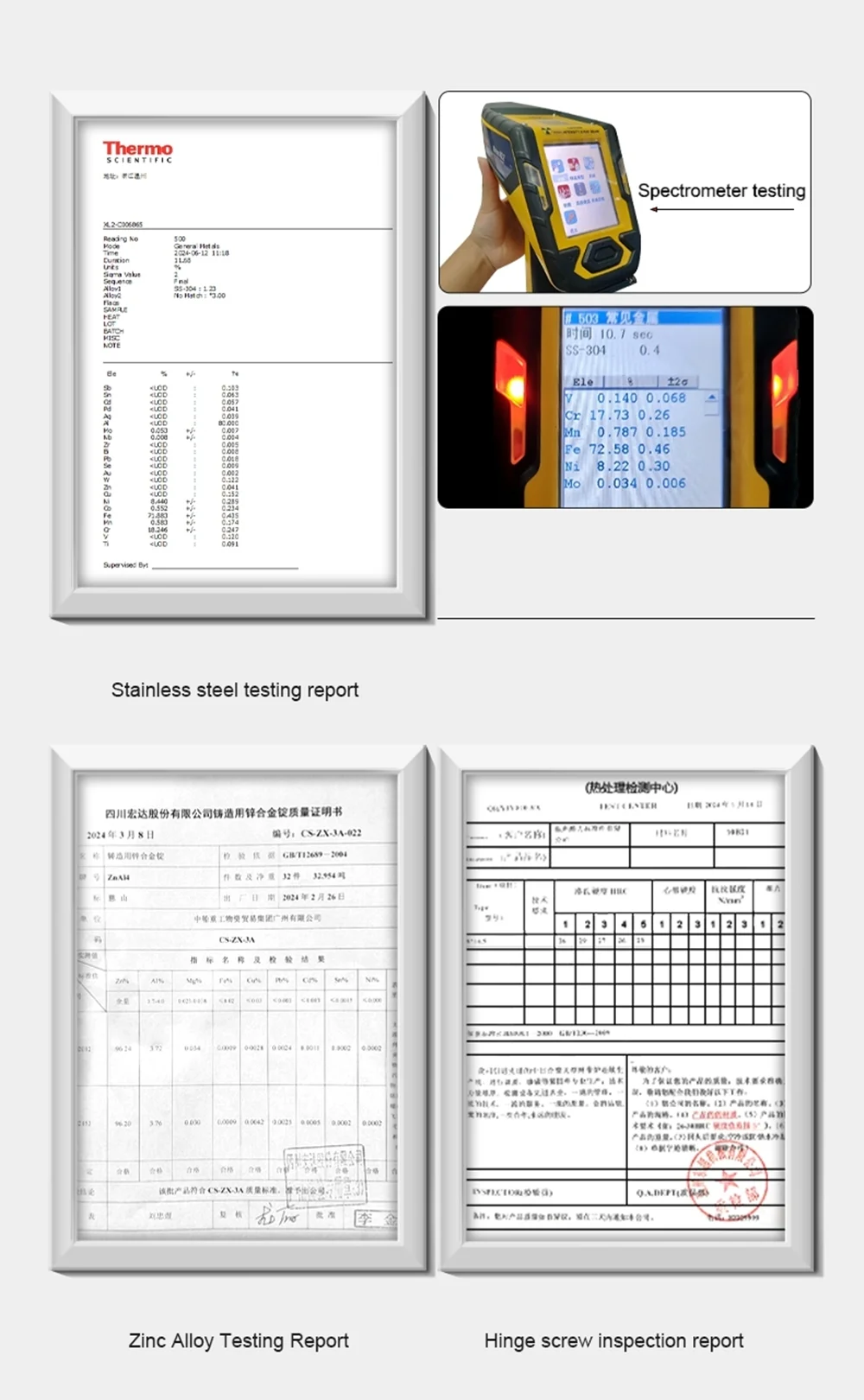

अधिकांश मॉडल काले जिंक मिश्र धातु से बने होते हैं। CL233 अतिरिक्त रूप से रेत नीले जस्ता मिश्र धातु और एल्यूमीनियम मिश्र धातु में उपलब्ध है। जिंक मिश्र धातु निर्माण डाई कास्टिंग से अच्छी आयामी स्थिरता देता है और मानक इनडोर औद्योगिक कैबिनेट वातावरण को अच्छी तरह से संभालता है।

Q8: क्या CL903B-20 एक्सटेंडेड गहरे फ्रेम प्रोफाइल के लिए उपयुक्त है?

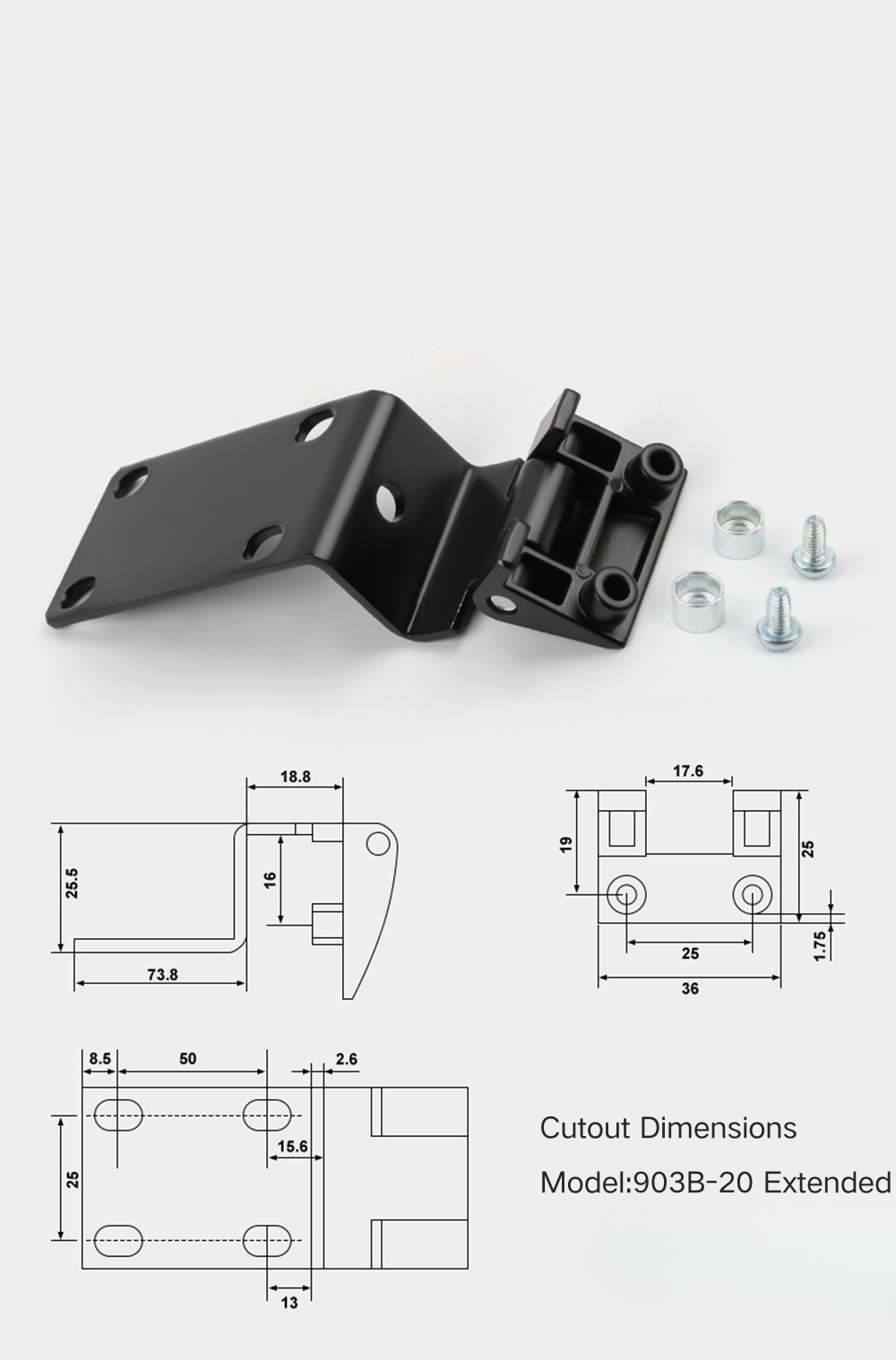

हाँ - CL903B-20 एक्सटेंडेड की आधार चौड़ाई 73.8 मिमी है, जो मानक CL903B-20 48 मिमी से काफी अधिक चौड़ी है। यह सही विकल्प है जब कैबिनेट फ्रेम प्रोफ़ाइल को गहरे सी-सेक्शन चैनल को पाटने के लिए लंबे काज आधार की आवश्यकता होती है।
