आरएमयू कैबिनेट जिंक मिश्र धातु काज

वॉल्यूम में यिताई लॉक से आरएमयू कैबिनेट हार्डवेयर की सोर्सिंग करने वालों के लिए, आरएमयू कैबिनेट जिंक मिश्र धातु काज सीएल208 दो Φ8 मिमी बैरल और एक Φ4 मिमी पिन के साथ एक दोहरे बैरल डिजाइन का उपयोग करता है, जो समान आकार के एकल-बैरल प्रकार की तुलना में काज को व्यापक भार-वहन सतह देता है। समग्र पदचिह्न 48 × 26 मिमी है, जिसे वेल्डिंग द्वारा स्थापित किया गया है, और दो फिनिश विकल्प - काले और चमकीले क्रोम - आरएमयू और स्विचगियर बाजार में सबसे आम कैबिनेट सतह उपचार को कवर करते हैं।

संरचना और आयाम

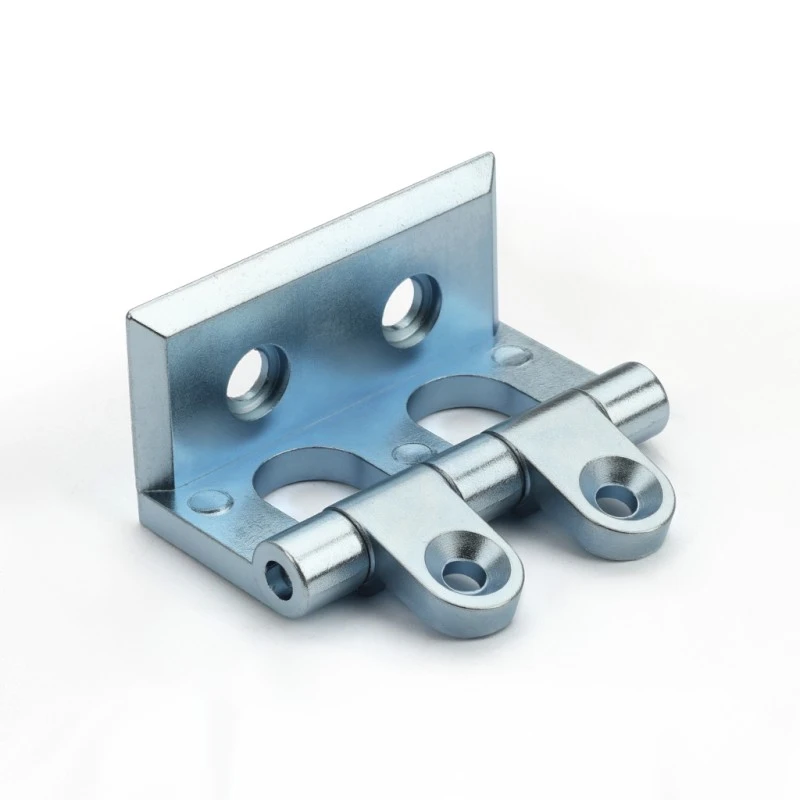

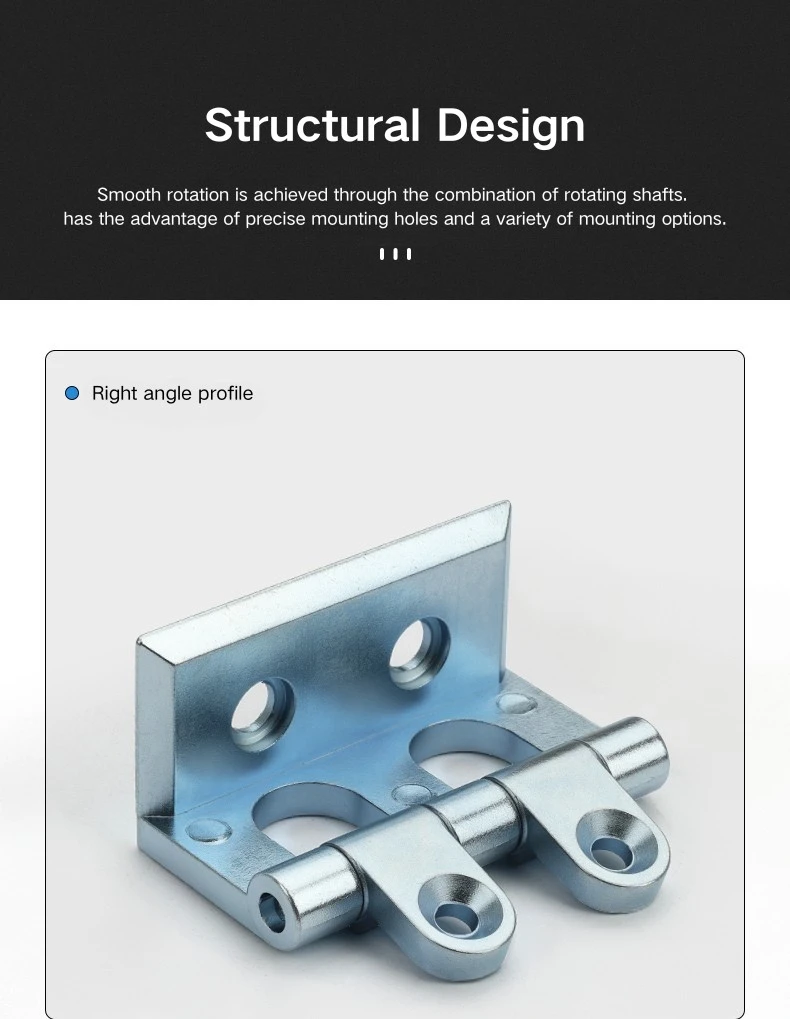

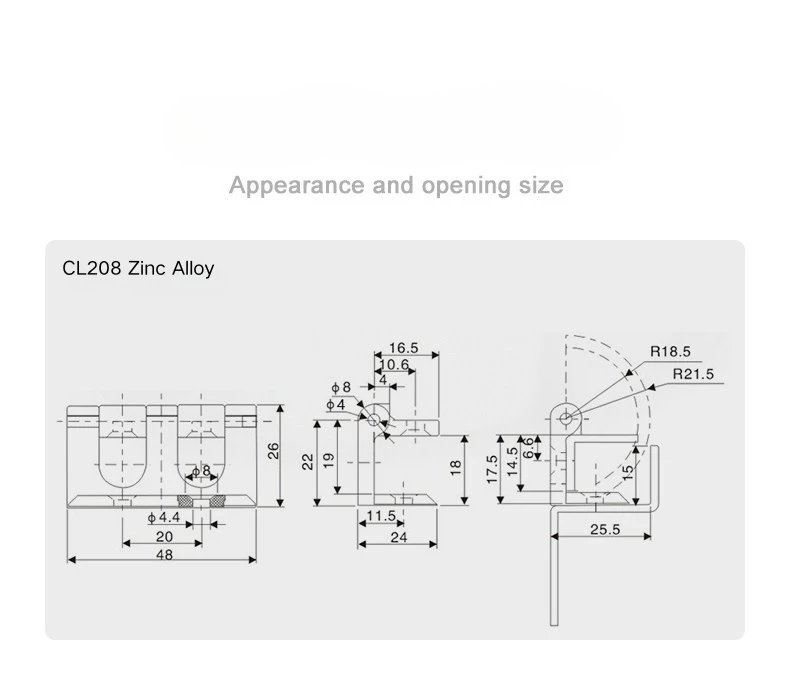

आरएमयू कैबिनेट जिंक मिश्र धातु काज कुल मिलाकर 48 मिमी चौड़ा और 26 मिमी लंबा है, जिसमें दो बढ़ते पंखों के बीच 20 मिमी का विस्तार है। आरएमयू कैबिनेट जिंक मिश्र धातु काज एक एकल पोर के बजाय एक साझा Φ4 मिमी पिन पर दो Φ8 मिमी बैरल का उपयोग करता है - व्यापक असर वाली सतह दरवाजे के भार को अधिक समान रूप से फैलाती है और बार-बार उपयोग करने पर बेहतर पकड़ रखती है। बैरल असेंबली पत्ती के किनारे से 16.5 मिमी और पिन केंद्र 10.6 मिमी पर स्थित है।

साइड प्रोफाइल पर, आरएमयू कैबिनेट जिंक अलॉय हिंज में डोर पैनल एंगेजमेंट की गहराई 24 मिमी और फ्रेम-साइड पहुंच 25.5 मिमी है। फ्रेम एंगेजमेंट सेक्शन 11.5 मिमी बेस के साथ 22 मिमी लंबा है, और पार्श्व निकासी 14.5 मिमी आंतरिक चरण और 6.6 मिमी पिन ऑफसेट के साथ 17.5 मिमी की कुल ऊंचाई तक चलती है - आयाम जो आरएमयू और वितरण कैबिनेट बिल्ड के विशिष्ट फ्रेम चैनल ज्यामिति के अनुरूप हैं।

ओपनिंग एंगल और दरवाज़ा नियंत्रण

आरएमयू कैबिनेट जिंक मिश्र धातु हिंज की असाधारण विशेषता 270° का उद्घाटन कोण है। अधिकांश मानक कैबिनेट टिकाएं 90°, 120°, या 180° तक खुलती हैं - 270° स्विंग का मतलब है कि दरवाजा समकोण या आधे रास्ते पर रुकने के बजाय कैबिनेट के किनारे पर लगभग सपाट रूप से मुड़ सकता है। आरएमयू और रिंग मुख्य इकाई अनुप्रयोगों में, यह एक वास्तविक अंतर बनाता है जब तकनीशियनों को स्थापना, रखरखाव, या केबल प्रबंधन के लिए इंटीरियर तक अबाधित पहुंच की आवश्यकता होती है।

आरएमयू कैबिनेट जिंक अलॉय हिंज पर आर्क त्रिज्या स्विंग रेंज के माध्यम से आर18.5 मिमी से आर21.5 मिमी तक चलता है, जो उस क्लीयरेंस लिफाफे को परिभाषित करता है जिससे दरवाजा खुलते समय गुजरता है। कैबिनेट लेआउट के दौरान इसका ध्यान रखना उचित है - दरवाजे को बिना किसी रुकावट के पूरा करने के लिए कैबिनेट के साथ-साथ पर्याप्त निकासी की आवश्यकता होती है।

विकल्प और अनुप्रयोग समाप्त करें

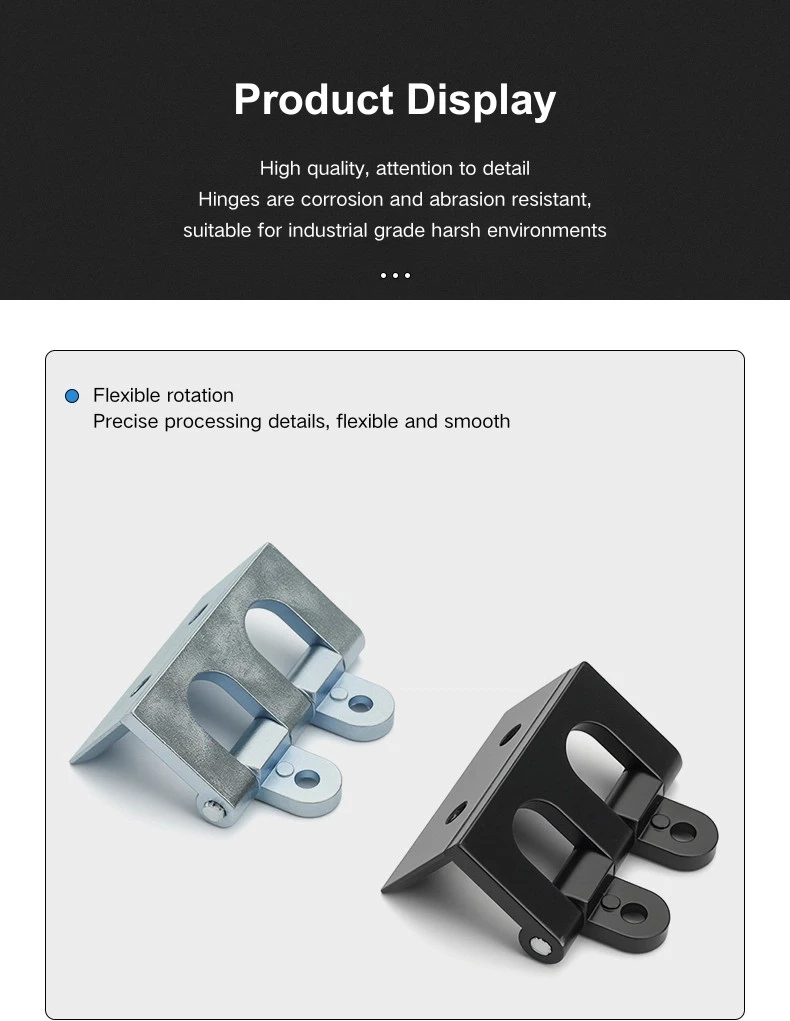

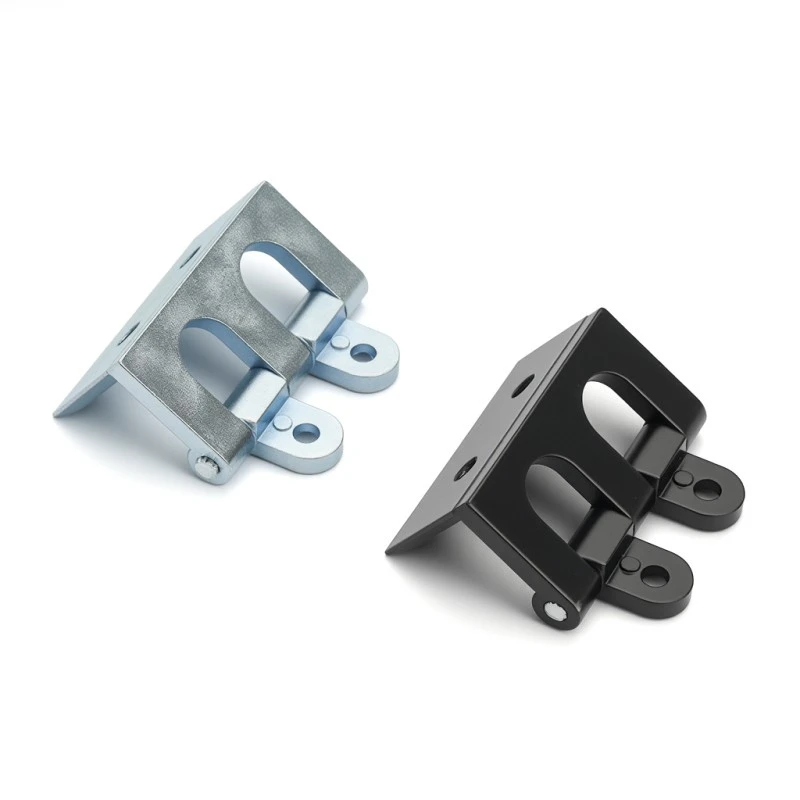

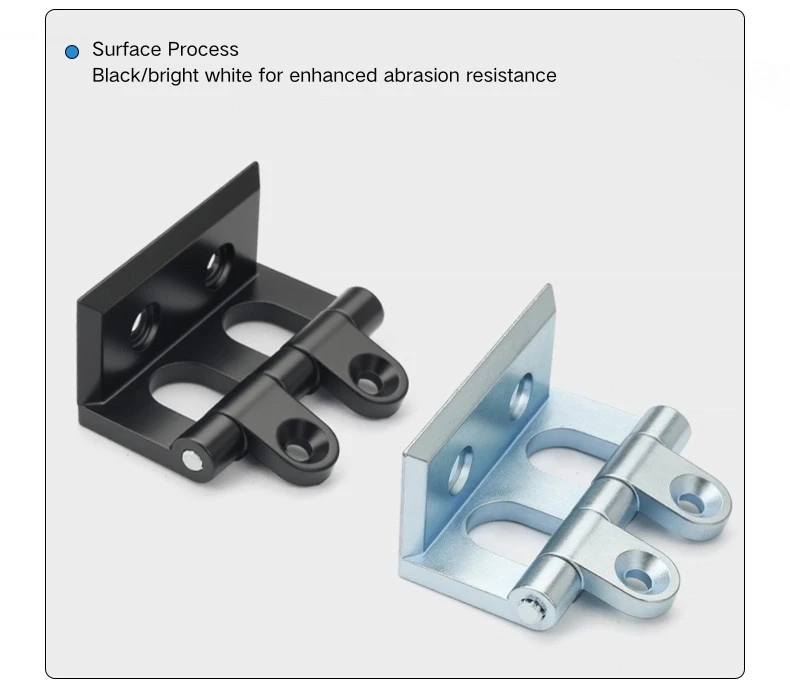

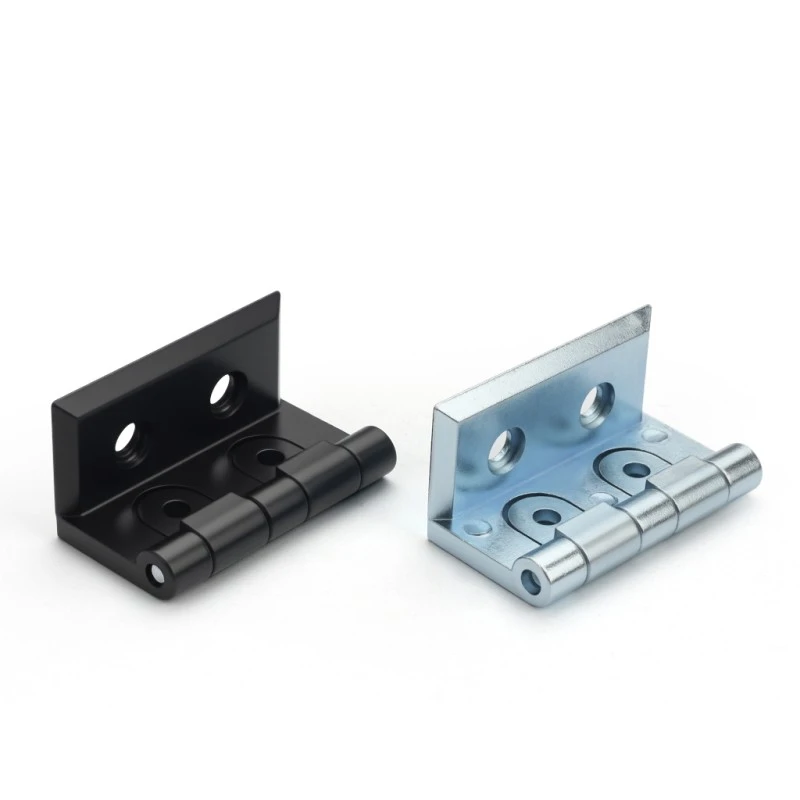

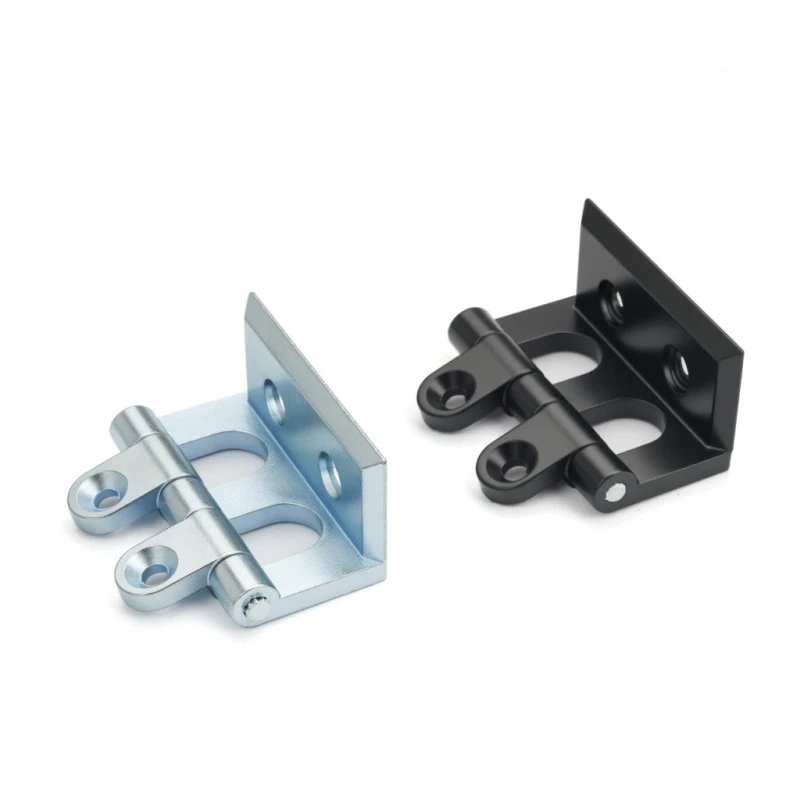

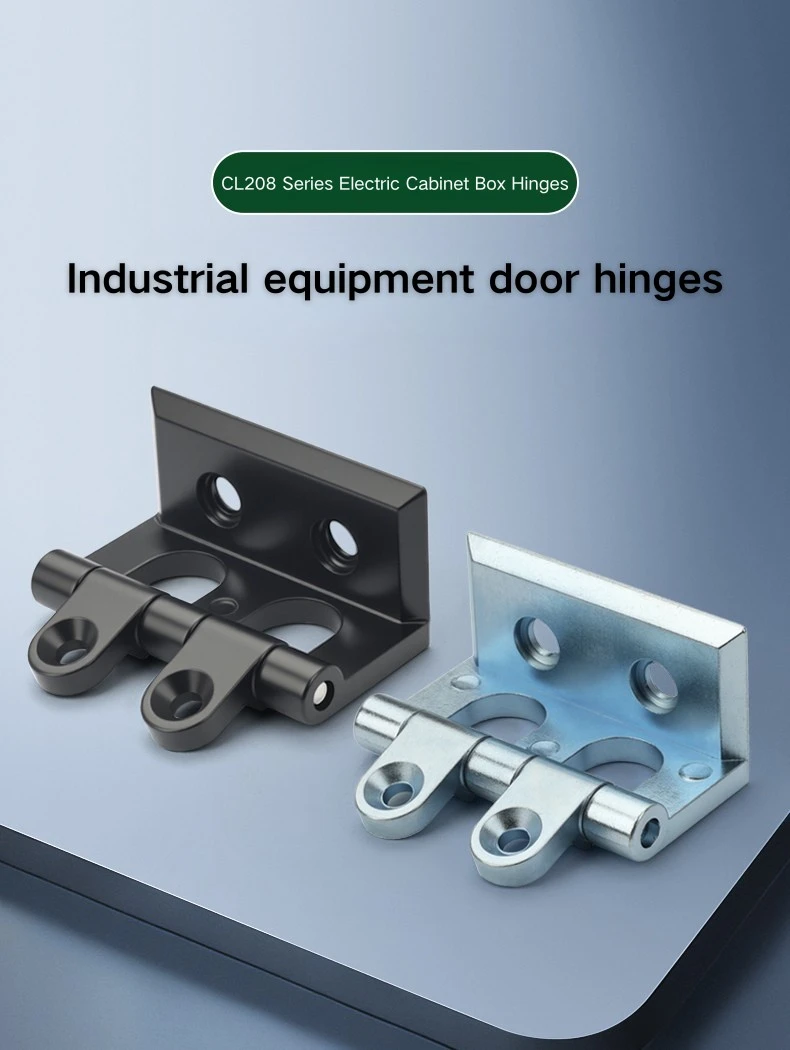

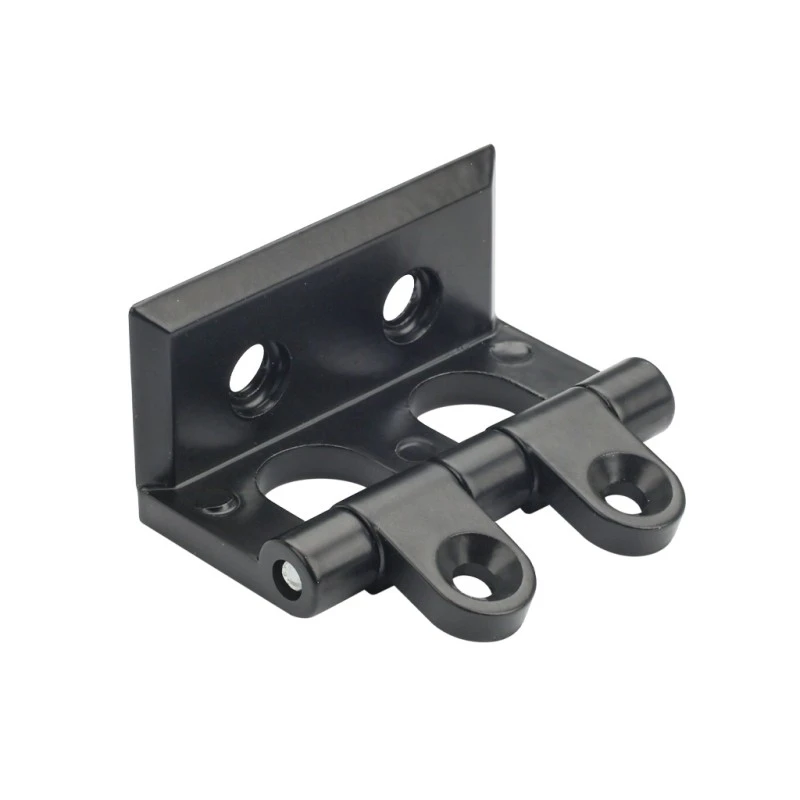

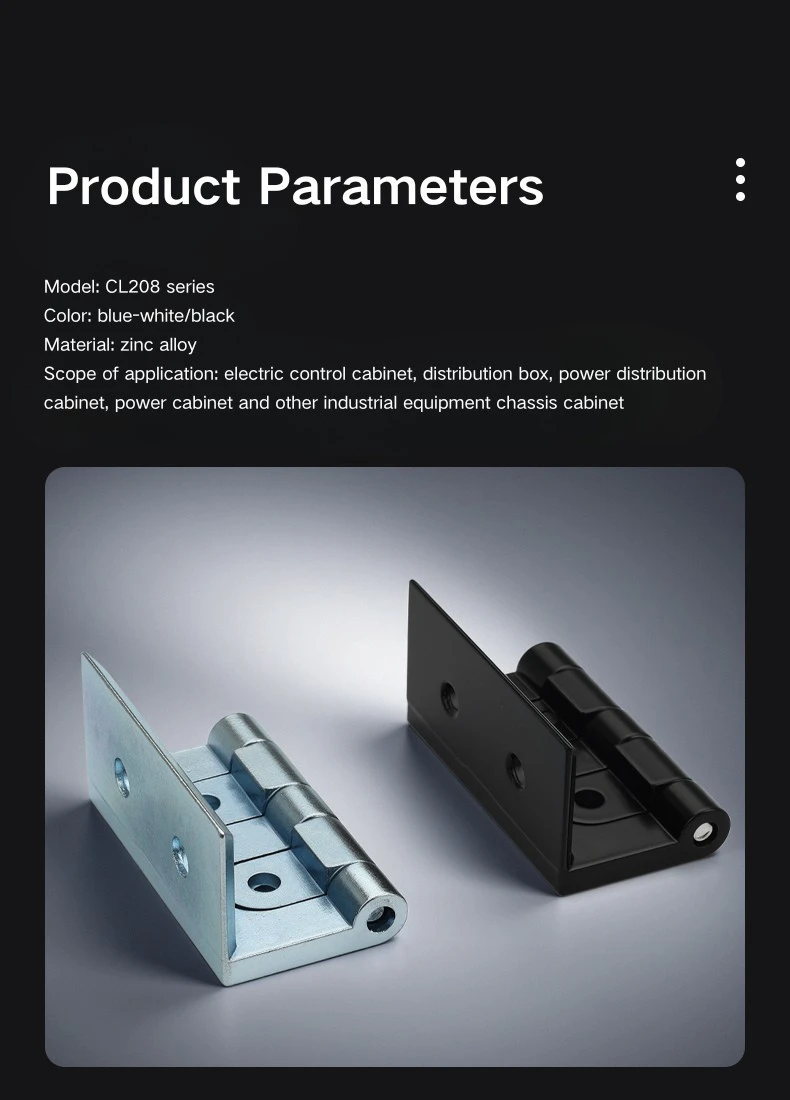

आरएमयू कैबिनेट जिंक अलॉय हिंज दो फिनिश में आता है: काला और चमकीला क्रोम। काला रंग गहरे पाउडर-लेपित कैबिनेट बाड़ों पर सूट करता है और आरएमयू बिल्ड में यह अधिक आम पसंद है जहां कैबिनेट बाहरी एक मानक औद्योगिक फिनिश है। चमकीला क्रोम एक पॉलिश, प्रतिबिंबित रूप देता है और हल्के रंग या सजावटी बाड़े पैनलों पर अच्छा काम करता है जहां काज फिनिश समग्र कैबिनेट सौंदर्य का हिस्सा है।

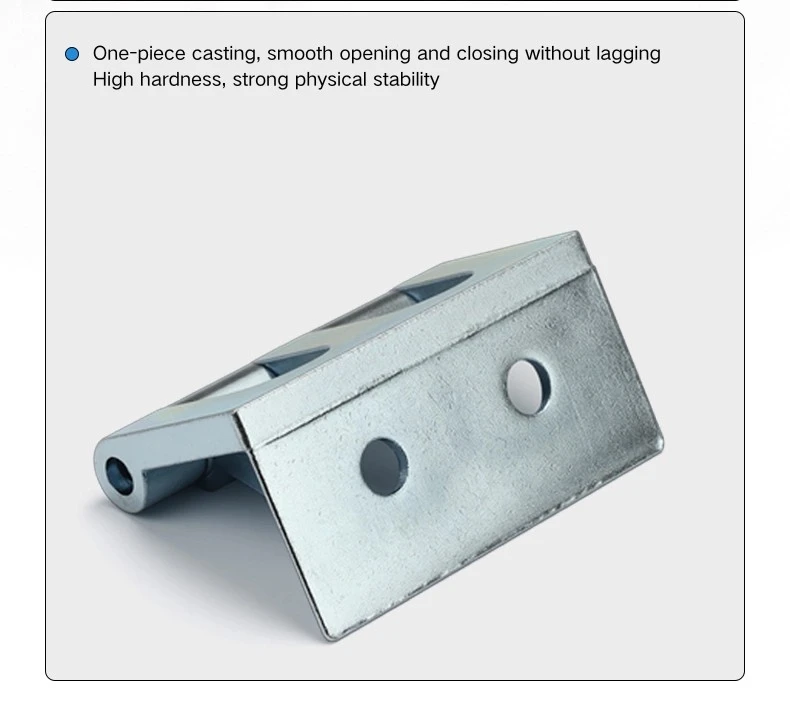

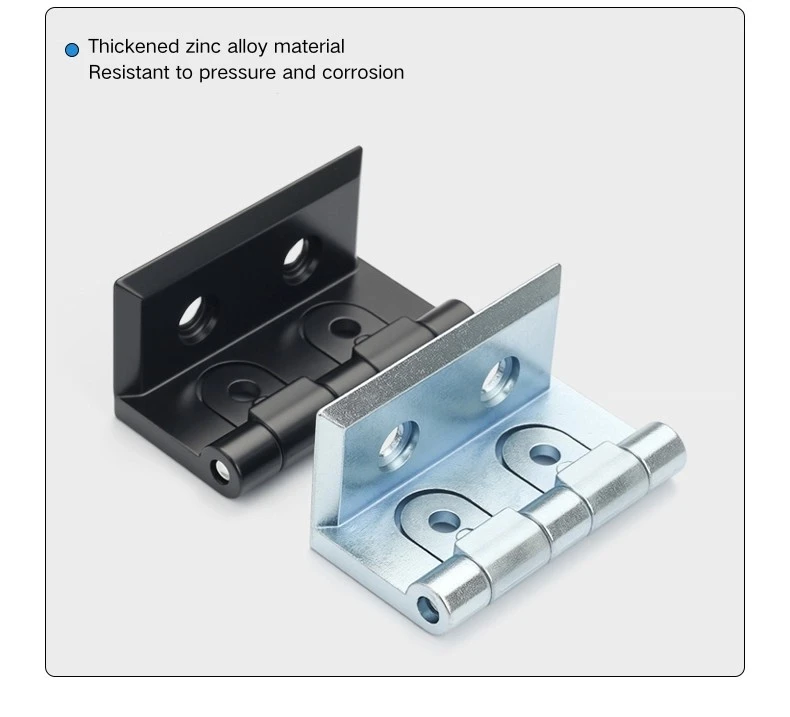

आरएमयू कैबिनेट जिंक अलॉय हिंज के दोनों फिनिश को निर्माण के दौरान सीधे कैबिनेट फ्रेम पर वेल्ड किया जाता है, इसलिए फिनिश का चयन निर्माण चरण में एक स्थायी निर्णय है। जिंक मिश्र धातु निर्माण विशिष्ट इनडोर औद्योगिक वातावरण को अच्छी तरह से संभालता है, और डाई-कास्ट बॉडी उत्पादन बैचों में लगातार आयामी सटीकता देता है - तब उपयोगी होता है जब काज को कई कैबिनेट इकाइयों में एक मेटिंग फ्रेम चैनल के साथ सटीक रूप से लाइन करने की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: CL208 हिंज का उद्घाटन कोण क्या है?

CL208 270° पर खुलता है, जो दरवाजे को फ्लैट से आगे बढ़ने और कैबिनेट फ्रेम के साथ लगभग पूरी तरह से मुड़ने की अनुमति देता है। यही मुख्य कारण है कि इसे आरएमयू और रिंग मेन यूनिट कैबिनेट के लिए निर्दिष्ट किया गया है जहां पूर्ण आंतरिक पहुंच एक नियमित आवश्यकता है।

Q2: CL208 के समग्र आयाम क्या हैं?

CL208 जिंक मिश्र धातु कैबिनेट काज 48 मिमी चौड़ा और 26 मिमी लंबा है, जिसमें बढ़ते पंखों के बीच 20 मिमी का आंतरिक विस्तार है। फ्रेम-साइड पहुंच 25.5 मिमी है और दरवाजे के पैनल की गहराई 24 मिमी है।

Q3: CL208 कैसे स्थापित किया जाता है?

CL208 एक वेल्डेड काज है - इसे निर्माण के दौरान वेल्डिंग द्वारा कैबिनेट फ्रेम और दरवाजे के पैनल पर लगाया जाता है। इस मॉडल के लिए कोई स्क्रू-माउंट विकल्प नहीं है।

Q4: कौन से फ़िनिश विकल्प उपलब्ध हैं?

CL208 काले जिंक मिश्र धातु और चमकीले क्रोम जिंक मिश्र धातु में आता है। गहरे या पाउडर-लेपित बाड़ों के लिए काला मानक विकल्प है; चमकदार क्रोम हल्के या सजावटी कैबिनेट फ़िनिश पर सूट करता है।

Q5: CL208 किस प्रकार के कैबिनेट के लिए डिज़ाइन किया गया है?

CL208 मुख्य रूप से रिंग मेन यूनिट कैबिनेट के लिए डिज़ाइन किया गया है और इसका उपयोग विद्युत वितरण बक्से, औद्योगिक नियंत्रण कैबिनेट और स्विचगियर बाड़ों पर भी किया जाता है। 270° उद्घाटन कोण आरएमयू अनुप्रयोगों के लिए विशेष रूप से प्रासंगिक है जहां पूर्ण दरवाजा निकासी एक कार्यात्मक आवश्यकता है।

Q6: क्या 270° डोर स्विंग के लिए क्लीयरेंस की आवश्यकता है?

हाँ। दरवाजा खुलते ही R18.5 से R21.5 मिमी के एक चाप से होकर गुजरता है। कैबिनेट लेआउट के दौरान, सुनिश्चित करें कि कैबिनेट के पास पर्याप्त जगह हो ताकि दरवाजा आसन्न संरचनाओं या उपकरणों से टकराए बिना पूरी तरह से काम कर सके।

Q7: क्या CL208 स्टेनलेस स्टील में उपलब्ध है?

CL208 वर्तमान में केवल जिंक मिश्र धातु, काले और चमकीले क्रोम फिनिश में उपलब्ध है। स्टेनलेस स्टील कैबिनेट काज विकल्पों के लिए, यिटाई लॉक रेंज के अन्य मॉडल आपके एप्लिकेशन के आधार पर अधिक उपयुक्त हो सकते हैं।
