स्विचगियर दरवाज़ा काज

वॉल्यूम में यिताई लॉक से अलग करने योग्य कैबिनेट टिका की सोर्सिंग करने वालों के लिए, स्विचगियर डोर हिंज सीएल186 खरीदारों को काज के बारे में कुछ भी बदले बिना गोल छेद और स्लॉटेड होल माउंटिंग विंग्स के बीच एक विकल्प देता है - समान बॉडी, समान बैरल, समान फ्रेम चैनल आयाम। स्लॉटेड होल संस्करण स्क्रू को पूरी तरह से कसने से पहले इंस्टॉलेशन के दौरान स्थितिगत समायोजन की अनुमति देता है, जो तब उपयोगी होता है जब दरवाजे के संरेखण को सटीक रूप से डायल करने की आवश्यकता होती है। दोनों संस्करण समान फिक्सिंग बिंदुओं का उपयोग करके स्क्रू-माउंटेड हैं और कार्बन स्टील और स्टेनलेस स्टील में उपलब्ध हैं।

उत्पाद मॉडल	सीएल186 श्रृंखला काज
वैकल्पिक सामग्री	कार्बन स्टील/स्टेनलेस स्टील
प्रयोग	विभिन्न प्रकार के स्विच कैबिनेट, नियंत्रण बॉक्स आदि के लिए उपयुक्त

मॉडल विकल्प और छेद विन्यास

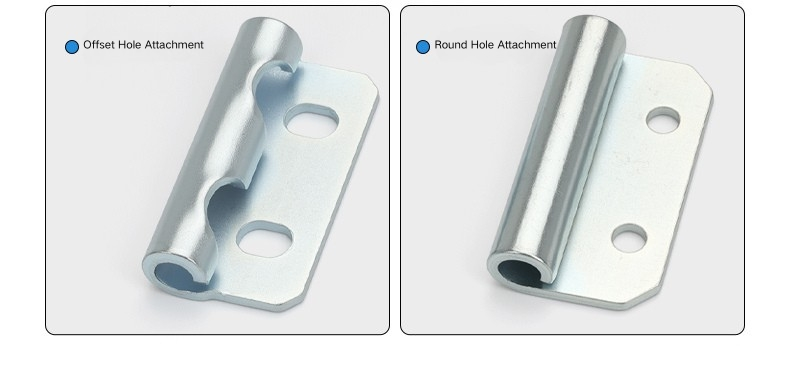

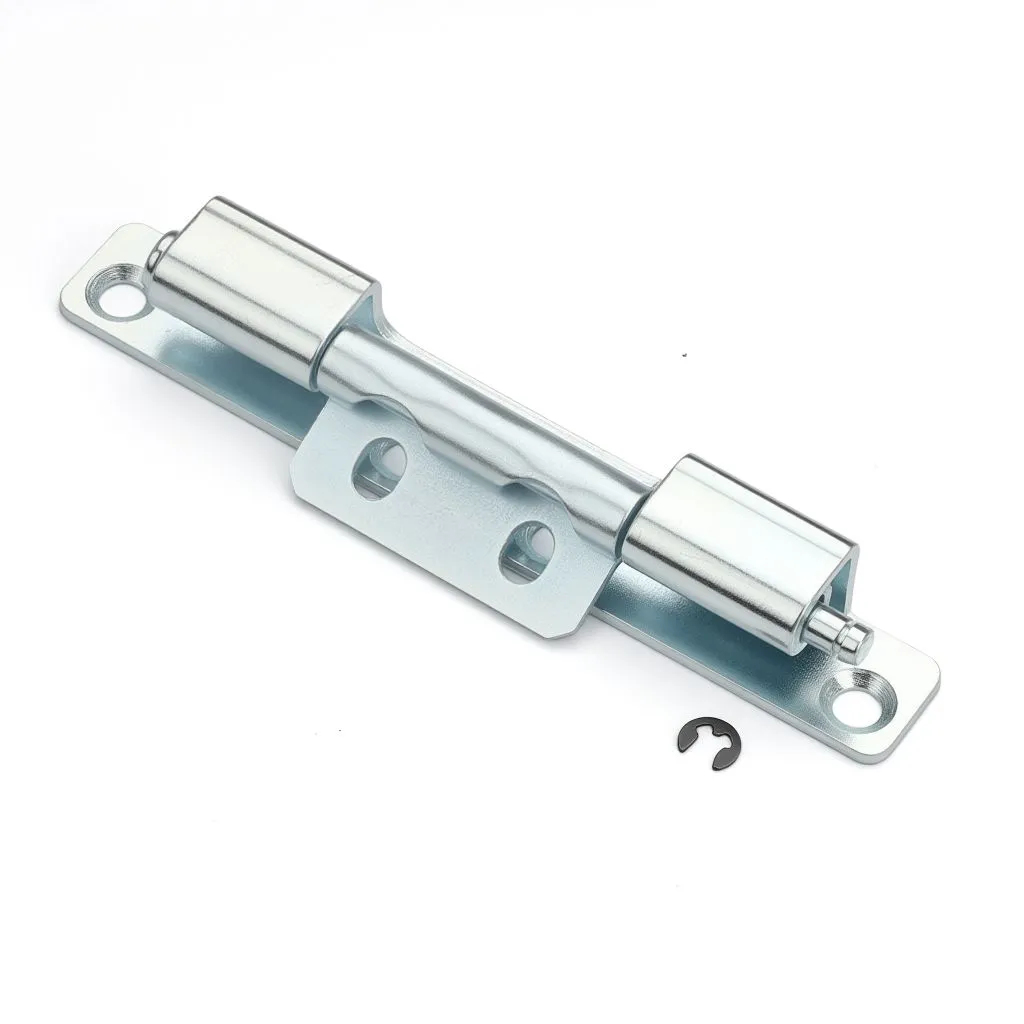

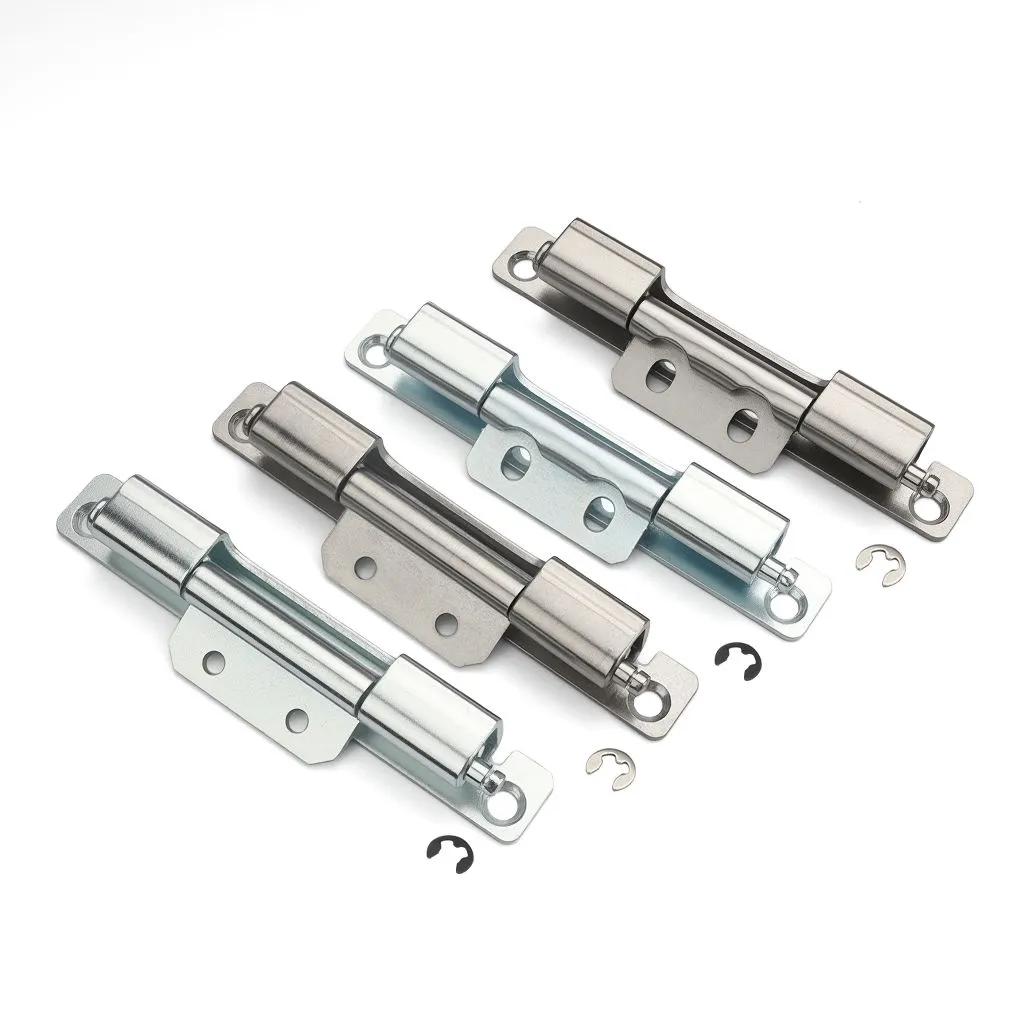

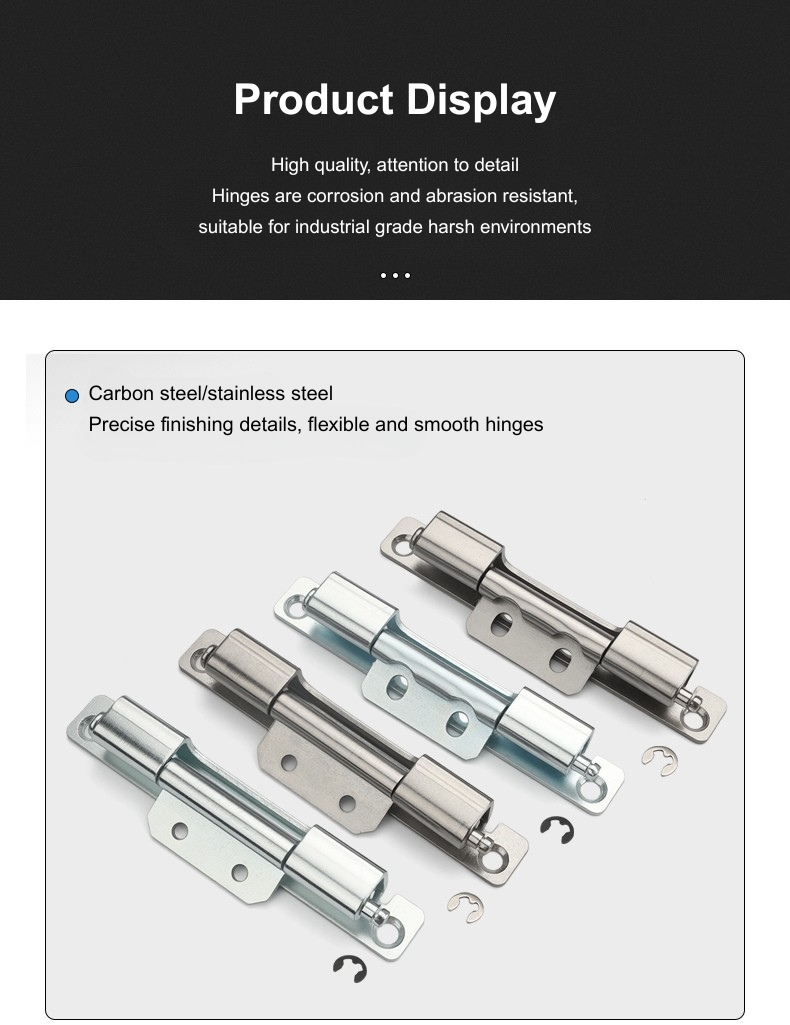

स्विचगियर डोर हिंज चार वेरिएंट में आता है: कार्बन स्टील में राउंड होल, स्टेनलेस स्टील में राउंड होल, कार्बन स्टील में स्लॉटेड होल और स्टेनलेस स्टील में स्लॉटेड होल। संरचनात्मक आयाम सभी चारों में समान हैं - एकमात्र अंतर पंख पर बढ़ते छेद के आकार का है। गोल छेद एक बार पेंच कसने के बाद काज को एक निर्धारित स्थिति में ठीक कर देते हैं; स्लॉटेड छेद अंतिम कसने से पहले काज की स्थिति को बदलने के लिए कुछ जगह देते हैं, जो उन दरवाजों को फिट करते समय मदद करता है जिन्हें सील या फ्रेम लिप के खिलाफ सावधानीपूर्वक संरेखण की आवश्यकता होती है।

इस इकाई पर गोल और स्लॉटेड छेद के बीच चयन करना आपके इंस्टॉलेशन वर्कफ़्लो पर निर्भर करता है। यदि उत्पादन क्षेत्र में दरवाजे की स्थिति सीधी और सुसंगत है, तो गोल छेद ठीक हैं। यदि इकाइयों के बीच फ्रेम ज्यामिति में कोई भिन्नता है या प्रारंभिक फिटिंग के बाद दरवाजे को समायोजित करने की आवश्यकता है, तो स्लॉटेड छेद संस्करण उस प्रक्रिया को काफी कम कठिन बना देता है।

संरचना और आयाम

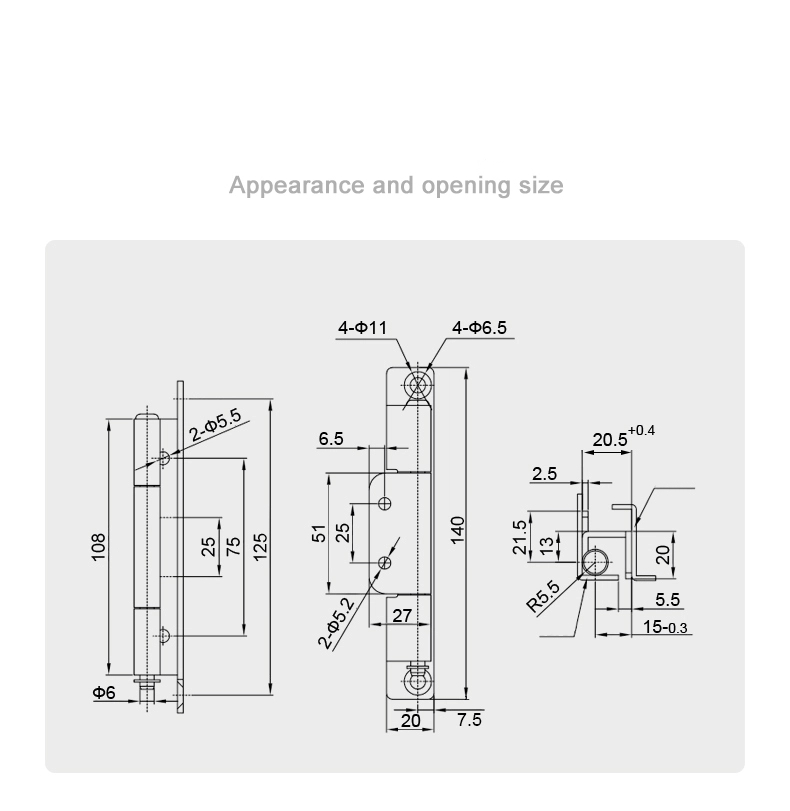

दरवाज़े के काज की कुल ऊंचाई 108 मिमी और शरीर की कुल लंबाई 125 मिमी है। बढ़ते पंखों के बीच आंतरिक विस्तार 75 मिमी है, बैरल पर 25 मिमी केंद्र खंड है। बैरल का व्यास Φ6 मिमी है, और माउंटिंग विंग 20 मिमी आधार चौड़ाई के साथ 140 मिमी लंबा है। विंग पर छेद की दूरी 51 मिमी और 25 मिमी केंद्रों पर होती है, जिसमें साइड प्रोफाइल पर 2×Φ5.5 मिमी फिक्सिंग छेद होते हैं।

स्विचगियर डोर हिंज पर फ्रेम चैनल एंगेजमेंट की चौड़ाई 20.5 मिमी (+0.4 मिमी सहनशीलता) और गहराई 15 मिमी (-0.3 मिमी सहनशीलता) है, बैरल सीट त्रिज्या R5.5 मिमी के साथ है। साइड प्रोफाइल में 21.5 मिमी कुल जुड़ाव ऊंचाई, 13 मिमी आंतरिक संपर्क गहराई और 5.5 मिमी पार्श्व ऑफसेट, चैनल प्रविष्टि पर 2.5 मिमी चरण के साथ दिखाया गया है। ये आयाम फ्रेम चैनल ज्यामिति को परिभाषित करते हैं, जिसके साथ काज को काम करने के लिए डिज़ाइन किया गया है - ऑर्डर करने से पहले आपके कैबिनेट फ्रेम विनिर्देश की पुष्टि करने लायक है।

सामग्री और भूतल उपचार

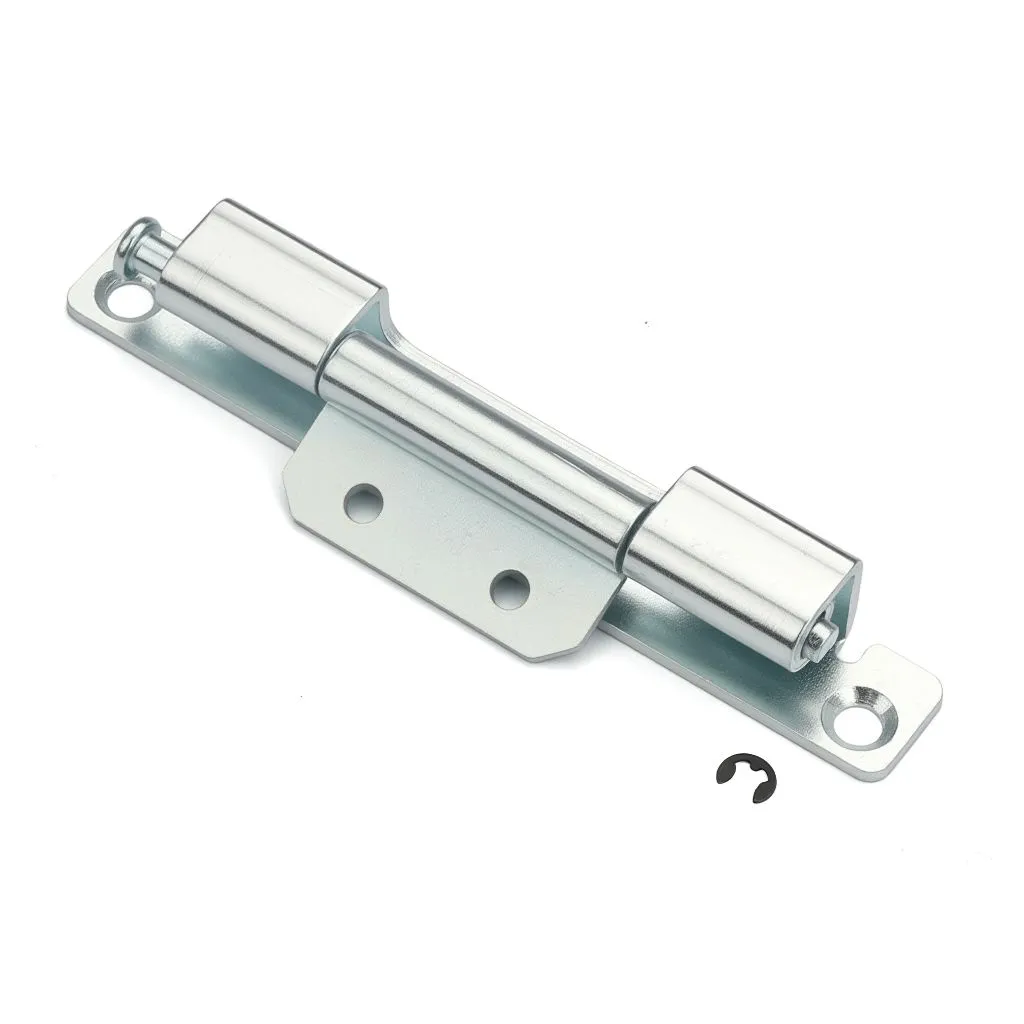

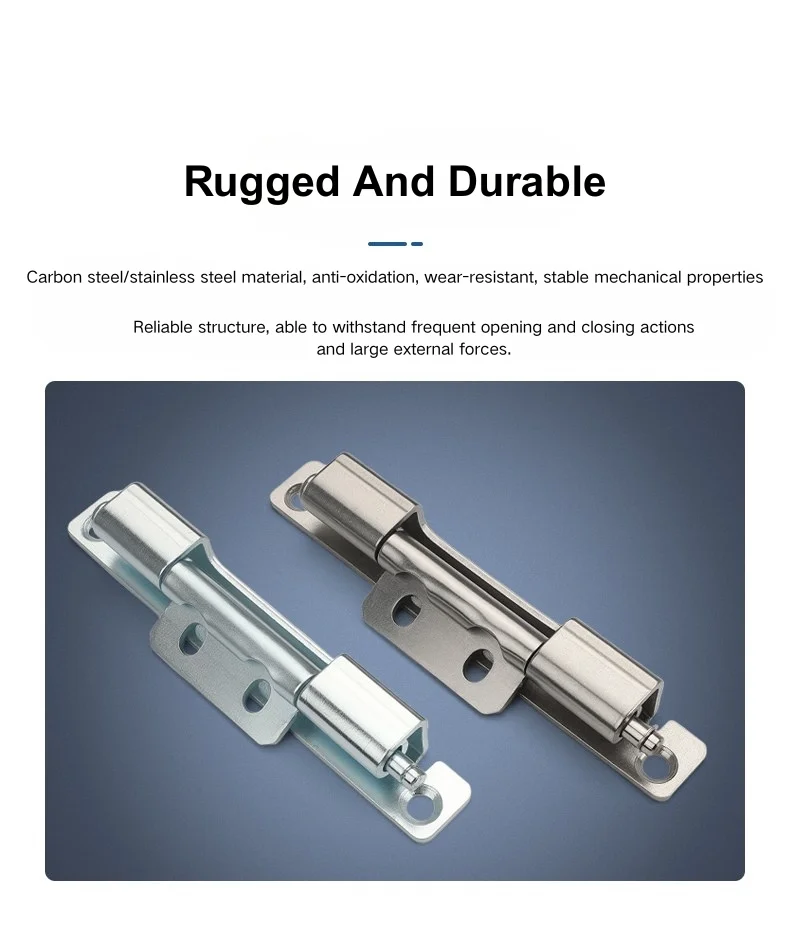

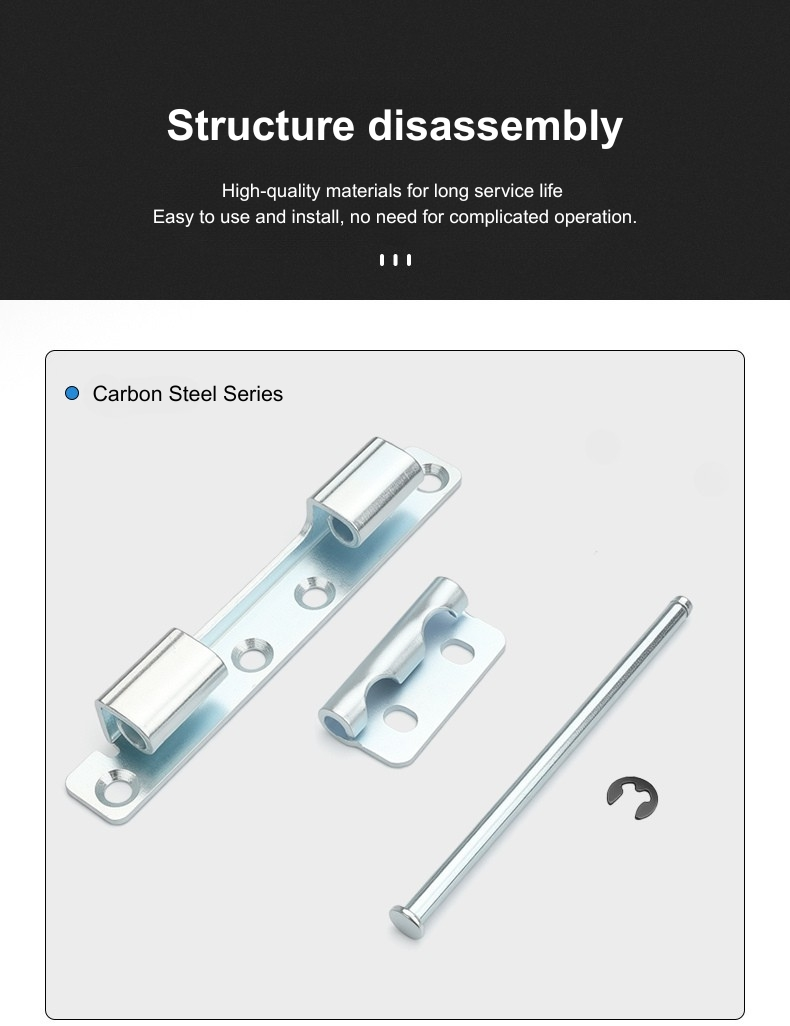

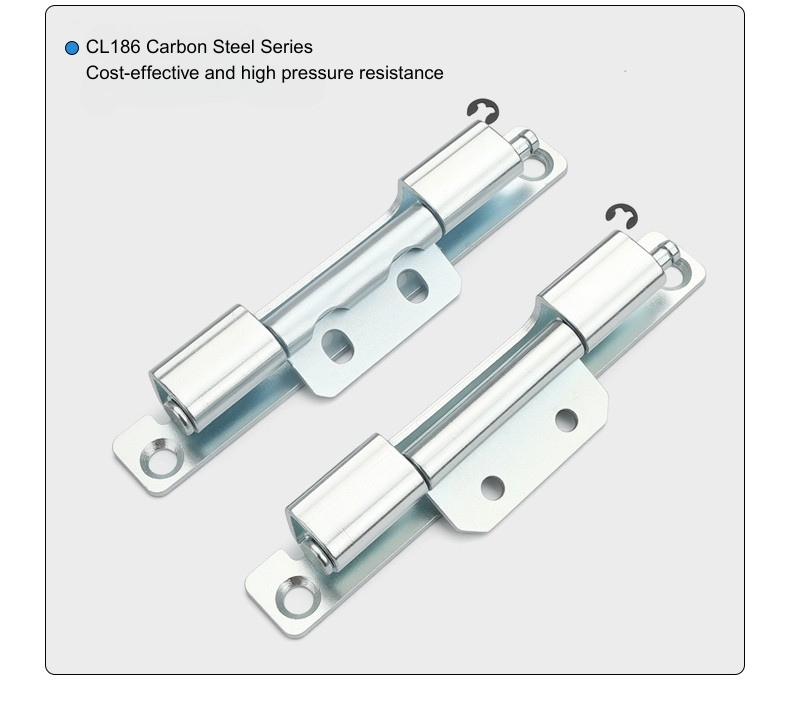

स्विचगियर डोर हिंज गैल्वेनाइज्ड कार्बन स्टील और 304 स्टेनलेस स्टील में उपलब्ध है। कार्बन स्टील संस्करण मानक इनडोर बाड़े के वातावरण के लिए उपयुक्त है - वितरण बोर्ड, नियंत्रण पैनल, और शुष्क या जलवायु-नियंत्रित स्थानों में उपकरण कैबिनेट जहां संक्षारण जोखिम कम है। यह उच्च-मात्रा वाले कैबिनेट निर्माण के लिए अधिक लागत प्रभावी विकल्प है जहां स्थापना वातावरण पूर्वानुमानित है।

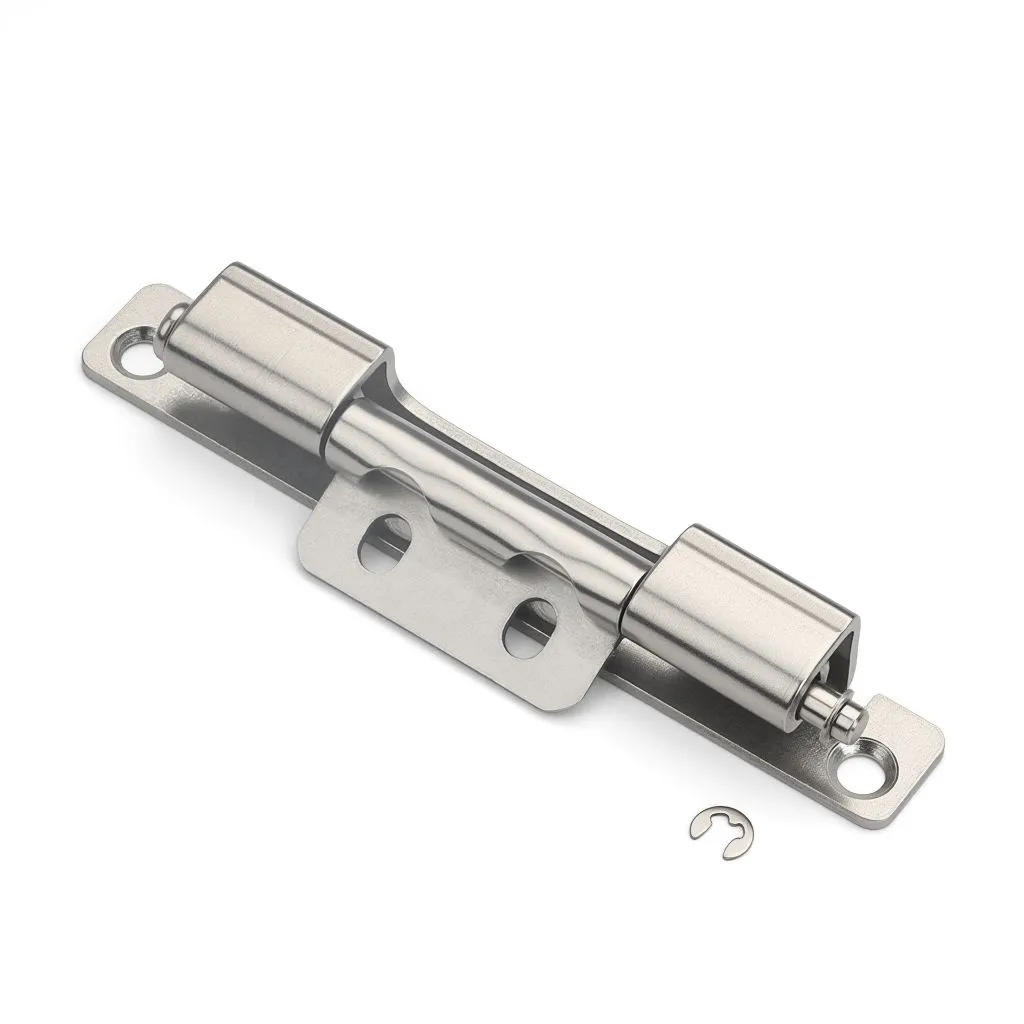

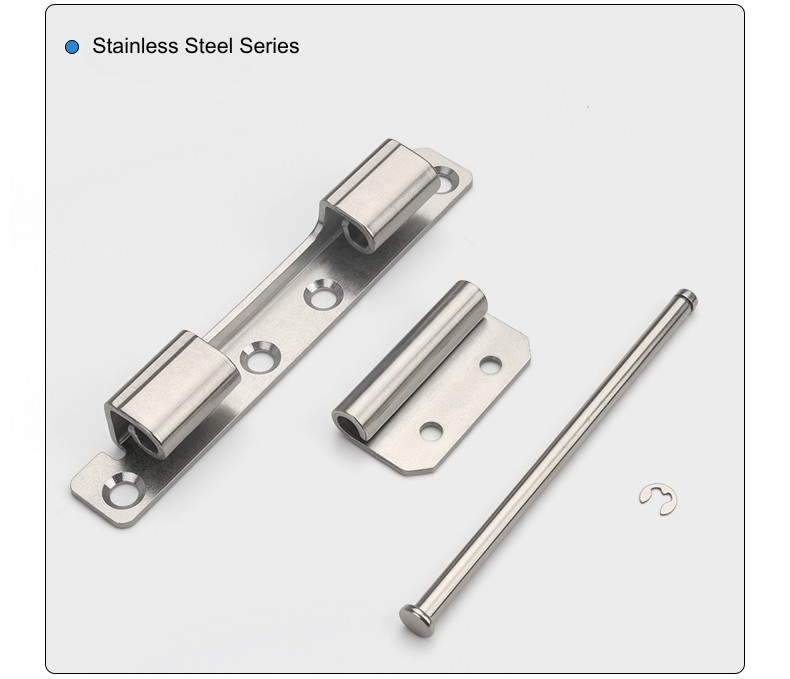

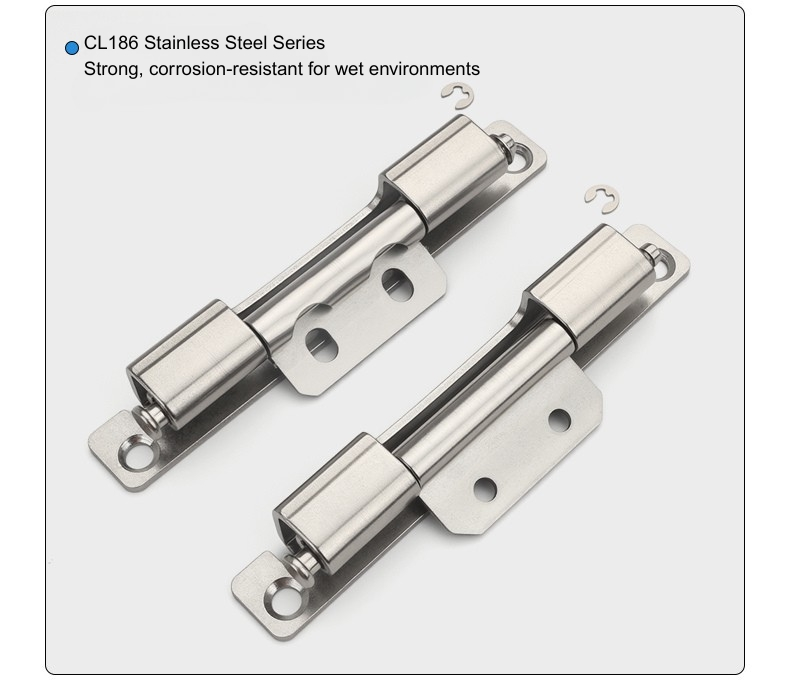

स्टेनलेस स्टील दरवाजा काज आउटडोर स्विचगियर, आर्द्र उपयोगिता कक्ष, तटीय प्रतिष्ठानों, या किसी भी अनुप्रयोग के लिए सही विकल्प है जहां बाड़े को अपने सेवा जीवन के दौरान नमी का सामना करना पड़ रहा है। जब कैबिनेट फिनिश मानक सभी हार्डवेयर में लगातार सतह उपस्थिति की मांग करता है तो स्टेनलेस को भी निर्दिष्ट किया जाता है, क्योंकि यह चुनौतीपूर्ण परिस्थितियों में समय के साथ गैल्वेनाइज्ड स्टील से बेहतर दिखता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: CL186 के लिए कौन से वेरिएंट उपलब्ध हैं?

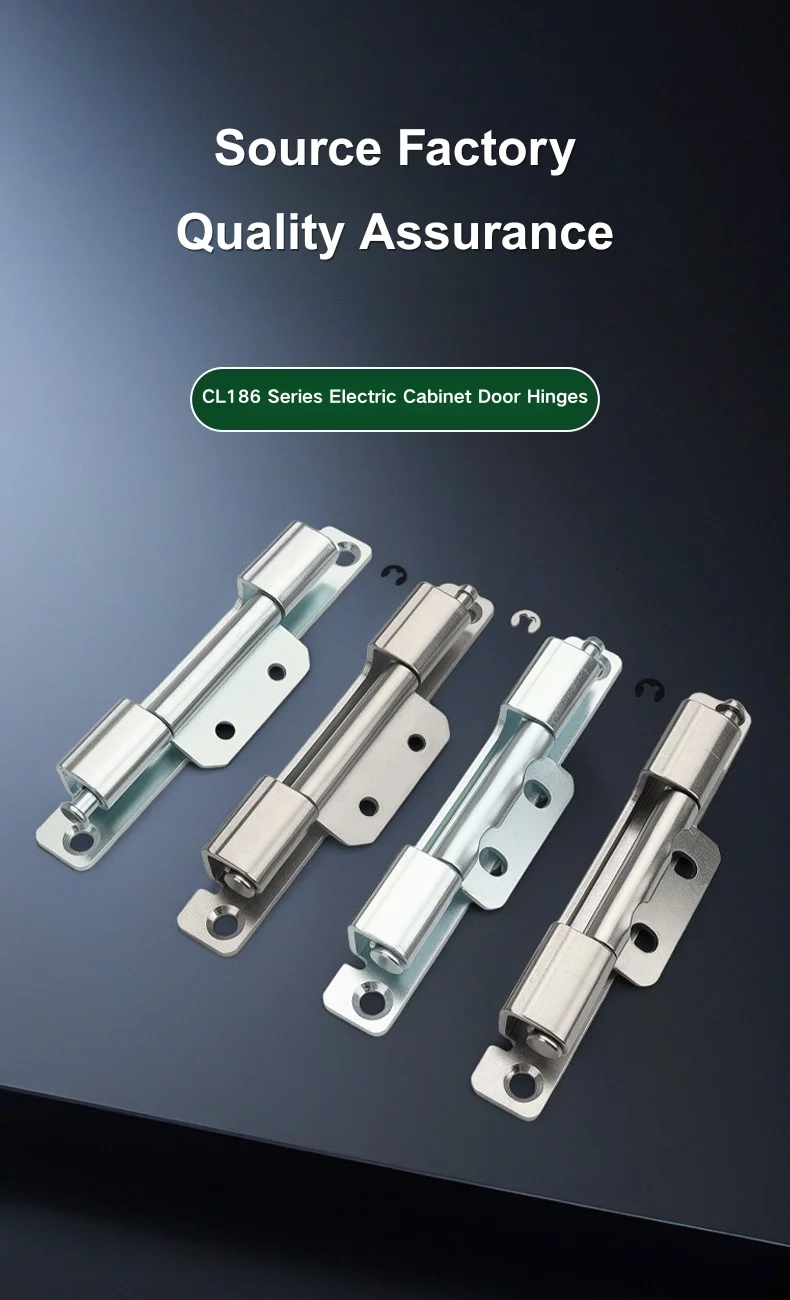

CL186 चार वेरिएंट में आता है: राउंड होल कार्बन स्टील, राउंड होल स्टेनलेस स्टील, स्लॉटेड होल कार्बन स्टील, और स्लॉटेड होल स्टेनलेस स्टील। सभी समान बॉडी आयाम और फ़्रेम चैनल एंगेजमेंट ज्यामिति साझा करते हैं।

Q2: राउंड होल और स्लॉटेड होल संस्करणों के बीच क्या अंतर है?

गोल छेद वाला संस्करण एक बार पेंच कसने के बाद काज को एक निर्धारित स्थिति में ठीक कर देता है। स्लॉटेड होल संस्करण अंतिम कसने से पहले माउंटिंग स्थिति को समायोजित करने की अनुमति देता है, जो तब उपयोगी होता है जब इंस्टॉलेशन के दौरान दरवाजा संरेखण को ठीक करने की आवश्यकता होती है या जब कैबिनेट इकाइयों के बीच फ्रेम ज्यामिति में भिन्नता होती है।

Q3: CL186 कैसे स्थापित किया जाता है?

CL186 स्क्रू-माउंटेड है। माउंटिंग विंग को दिए गए छेदों का उपयोग करके दरवाजे के पैनल पर तय किया गया है, और हिंज बॉडी कैबिनेट फ्रेम चैनल से जुड़ी हुई है। इस मॉडल के लिए वेल्डिंग की आवश्यकता नहीं है।

Q4: CL186 के प्रमुख आयाम क्या हैं?

सीएल186 की कुल ऊंचाई 108 मिमी है, शरीर की लंबाई 125 मिमी और आंतरिक विस्तार 75 मिमी है। बैरल Φ6 मिमी है. माउंटिंग विंग 20 मिमी बेस के साथ 140 मिमी लंबा है। फ़्रेम चैनल की चौड़ाई 20.5 मिमी (+0.4 मिमी) और गहराई 15 मिमी (-0.3 मिमी) है।

Q5: बाहरी बाड़ों के लिए मुझे कौन सी सामग्री चुननी चाहिए?

स्टेनलेस स्टील संस्करण बाहरी प्रतिष्ठानों, आर्द्र वातावरण, या कहीं भी जहां संक्षारण प्रतिरोध एक दीर्घकालिक आवश्यकता है, के लिए सही विकल्प है। गैल्वेनाइज्ड कार्बन स्टील संस्करण मानक इनडोर कैबिनेट अनुप्रयोगों के लिए उपयुक्त है।

प्रश्न6: क्या सीएल186 एक छुपा हुआ काज है?

हां - सीएल186 स्विचगियर डोर हिंज दरवाजा बंद होने पर कैबिनेट फ्रेम चैनल के अंदर बैठता है, जिससे बाहरी दरवाजे पर कोई हार्डवेयर दिखाई नहीं देता है। काज बॉडी पूरी तरह से फ्रेम प्रोफ़ाइल के भीतर धँसी हुई है।

Q7: क्या स्थापना के बाद दरवाज़ा हटाया जा सकता है?

हाँ। सीएल186 एक अलग करने योग्य काज है - एक बार काज के अलग हो जाने के बाद दरवाजे को बिना किसी उपकरण के फ्रेम चैनल से उठाया जा सकता है। यह इसे कैबिनेट असेंबली लाइनों और फ़ील्ड रखरखाव के लिए व्यावहारिक बनाता है जहां समय-समय पर दरवाजा हटाने की आवश्यकता होती है।

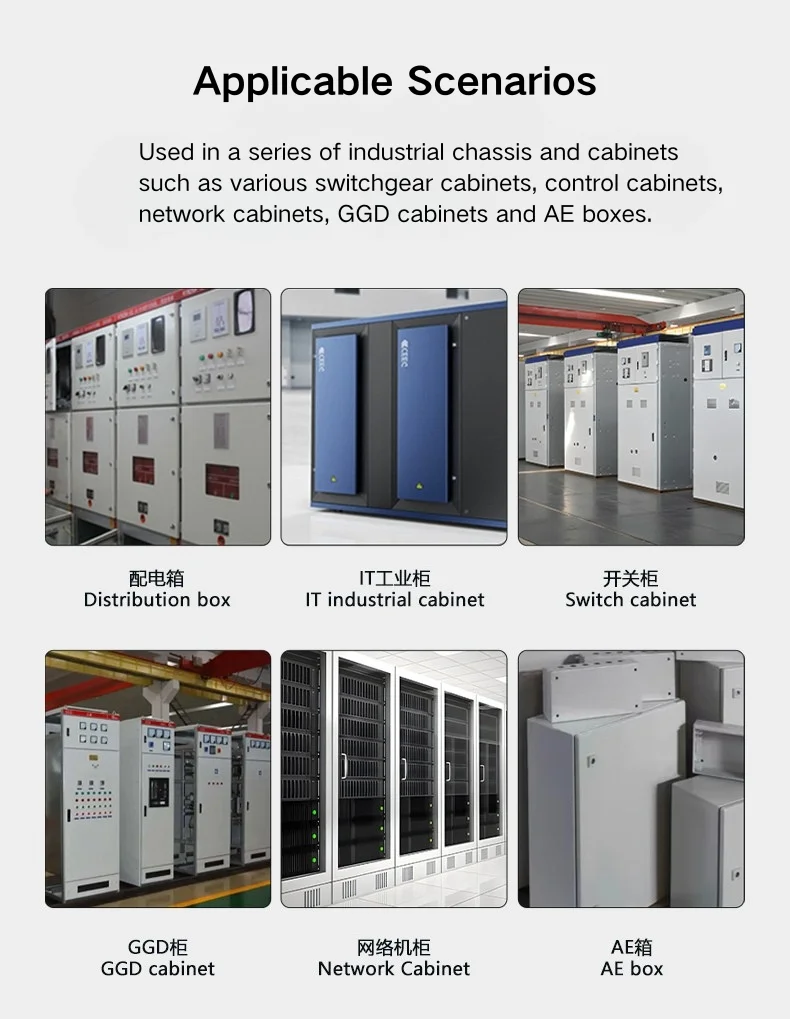

प्रश्न8: सीएल186 किस प्रकार के कैबिनेट के लिए उपयुक्त है?

सीएल186 छुपा हुआ काज स्विचगियर कैबिनेट, विद्युत वितरण बक्से, नियंत्रण कैबिनेट दरवाजे, और औद्योगिक उपकरण बाड़ों पर उपयोग किया जाता है - कहीं भी एक साफ बाहरी प्रोफ़ाइल के साथ अलग करने योग्य, छुपा हुआ काज पसंदीदा विनिर्देश है।
