औद्योगिक मंत्रिमंडलों के लिए ट्रिपल-बेंड हिंज

यिटाई लॉक से औद्योगिक कैबिनेट टिका की थोक सोर्सिंग करने वालों को औद्योगिक कैबिनेट सीएल252 के लिए ट्रिपल-बेंड हिंज केवल एक आकार में मिलेगा, 38 × 37 मिमी पर - छोटे बाड़े के दरवाजों के लिए पर्याप्त कॉम्पैक्ट जहां एक पूर्ण आकार का काज जगह से बाहर दिखेगा। ट्रिपल-बेंड आकार प्रत्येक पत्ती को एक चरणबद्ध प्रोफ़ाइल देता है, जो कि दरवाजे के हिलने पर काज को दरवाजे के किनारे और फ्रेम के होंठ को बिना बंधन के साफ करने देता है। Φ5 मिमी बैरल तीनों पोरों से होकर गुजरता है और नियमित डोर साइकलिंग के तहत धुरी को स्थिर रखता है।

संरचना और आयाम

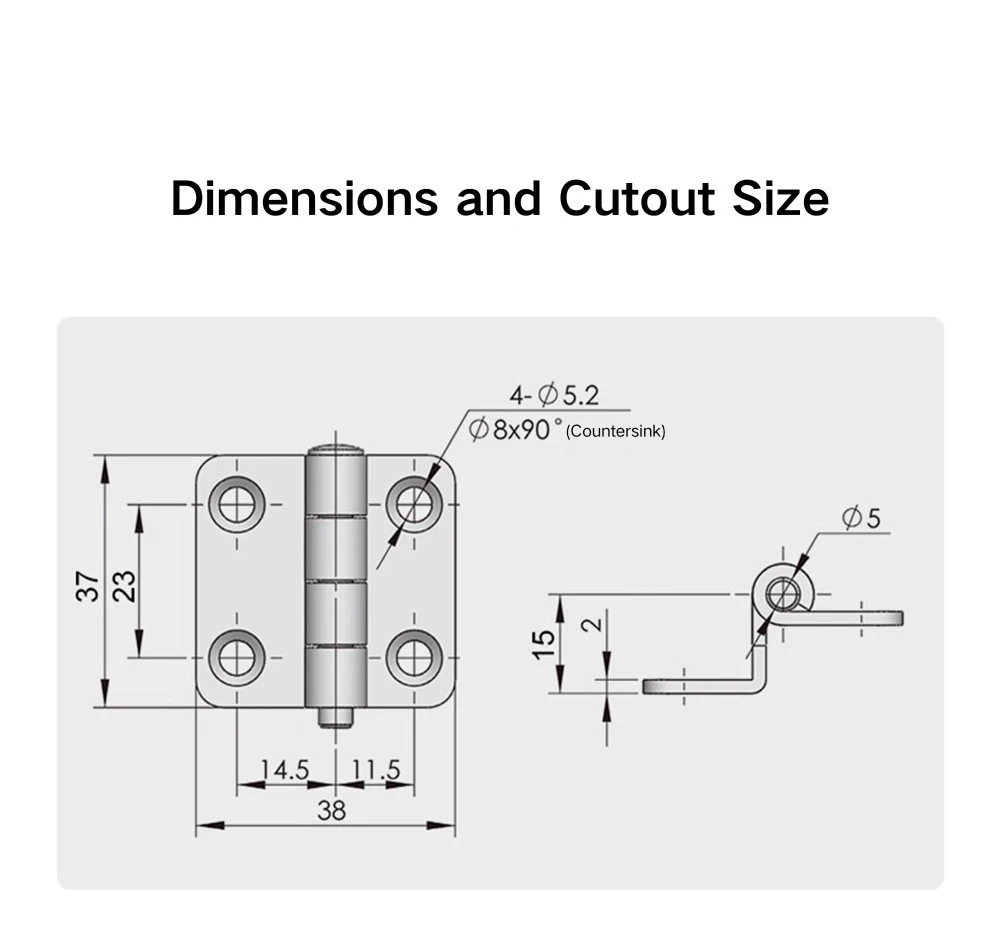

औद्योगिक कैबिनेट के लिए ट्रिपल-बेंड हिंज कुल मिलाकर 38 मिमी चौड़ा और 37 मिमी लंबा है, जिसके केंद्र में 23 मिमी का पोर स्पैन है। दो पत्तियाँ असममित हैं - चौड़ी पत्ती 14.5 मिमी और संकरी पत्ती 11.5 मिमी है - जिसका अर्थ है कि किनारों की अदला-बदली के बिना दरवाजे और फ्रेम के बीच काज को उलटा नहीं किया जा सकता है। बैरल का व्यास Φ5 मिमी है, और साइड प्रोफाइल मोड़ पर 2 मिमी कदम के साथ 15 मिमी की कुल ऊंचाई दिखाता है, जिससे पत्ती को इसका ऑफसेट आकार मिलता है।

औद्योगिक कैबिनेट के लिए ट्रिपल-बेंड हिंज के प्रत्येक पत्ते में दो बढ़ते छेद होते हैं: कुल चार फिक्सिंग बिंदुओं के लिए Φ8×90° काउंटरसिंक के साथ Φ5.2 मिमी व्यास। काउंटरसंक प्रोफाइल फ्लैट-हेड स्क्रू को पत्ती की सतह के साथ फ्लश में बैठने देता है, इसलिए इंस्टॉलेशन के बाद किसी भी हार्डवेयर को हिंज फेस पर गर्व नहीं होता है। स्क्रू की लंबाई का चयन दरवाजे के पैनल और माउंटिंग स्थान पर फ्रेम की मोटाई के आधार पर किया जाना चाहिए।

भूतल उपचार और सामग्री

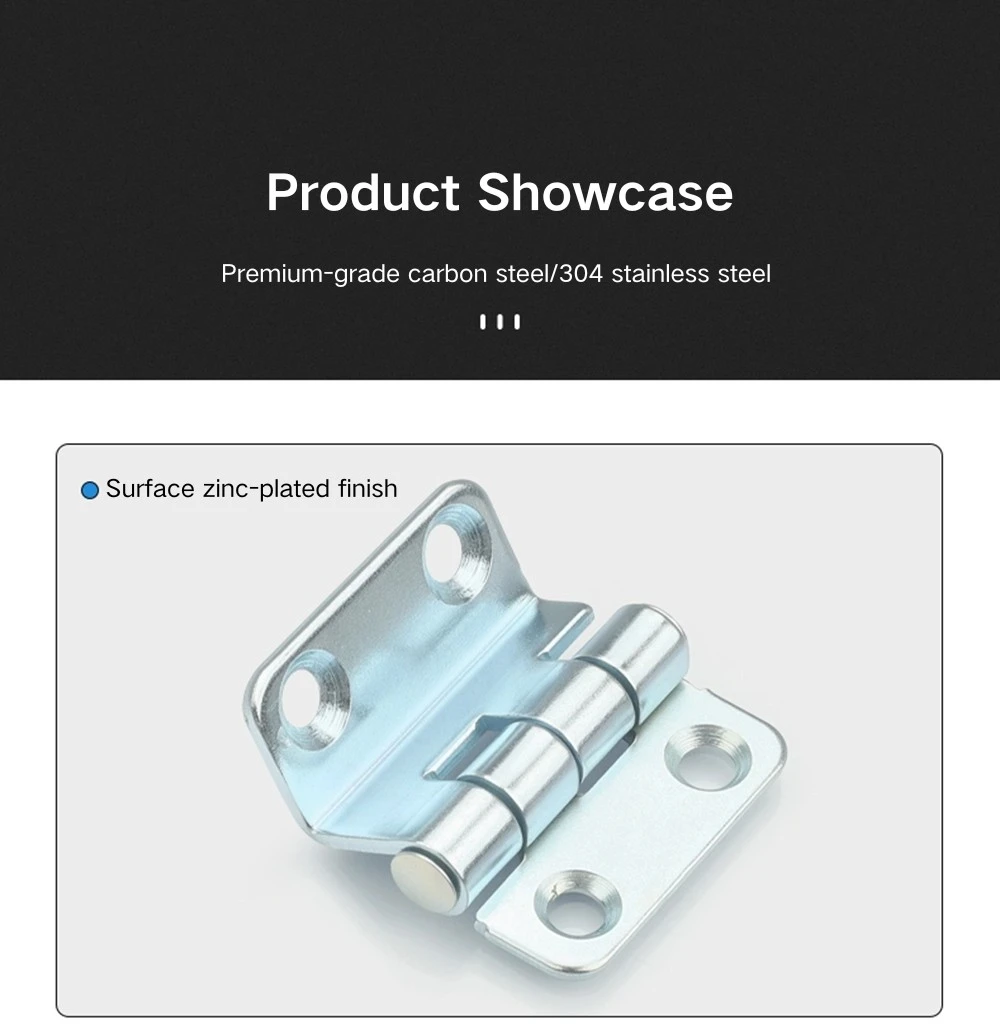

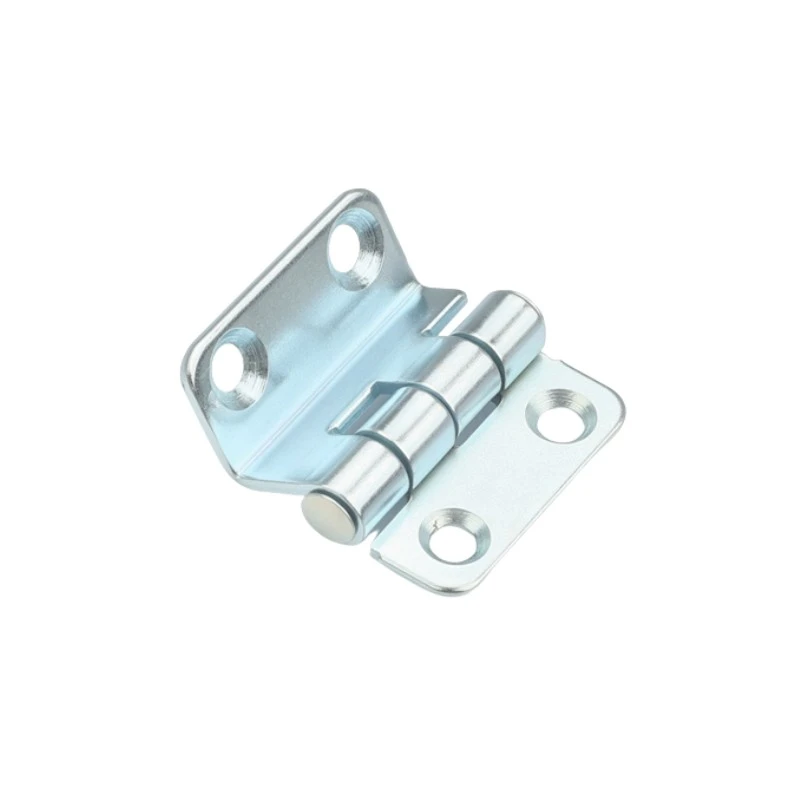

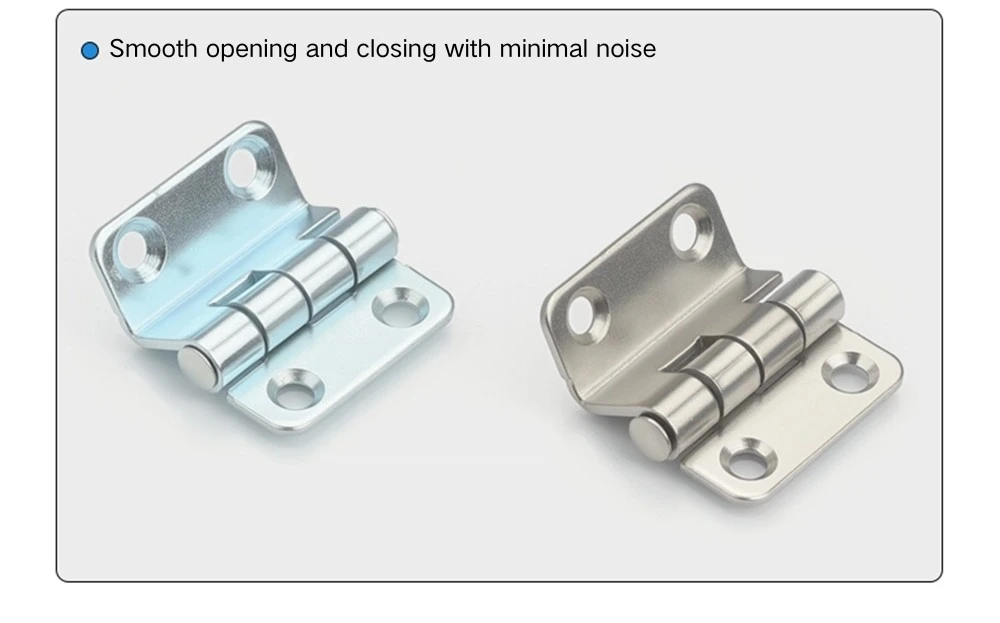

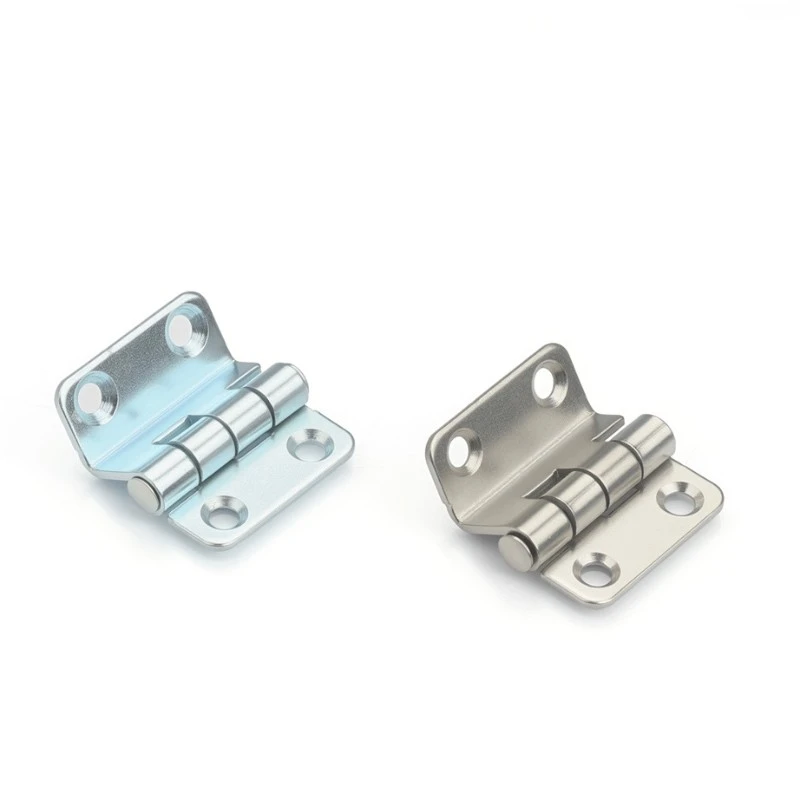

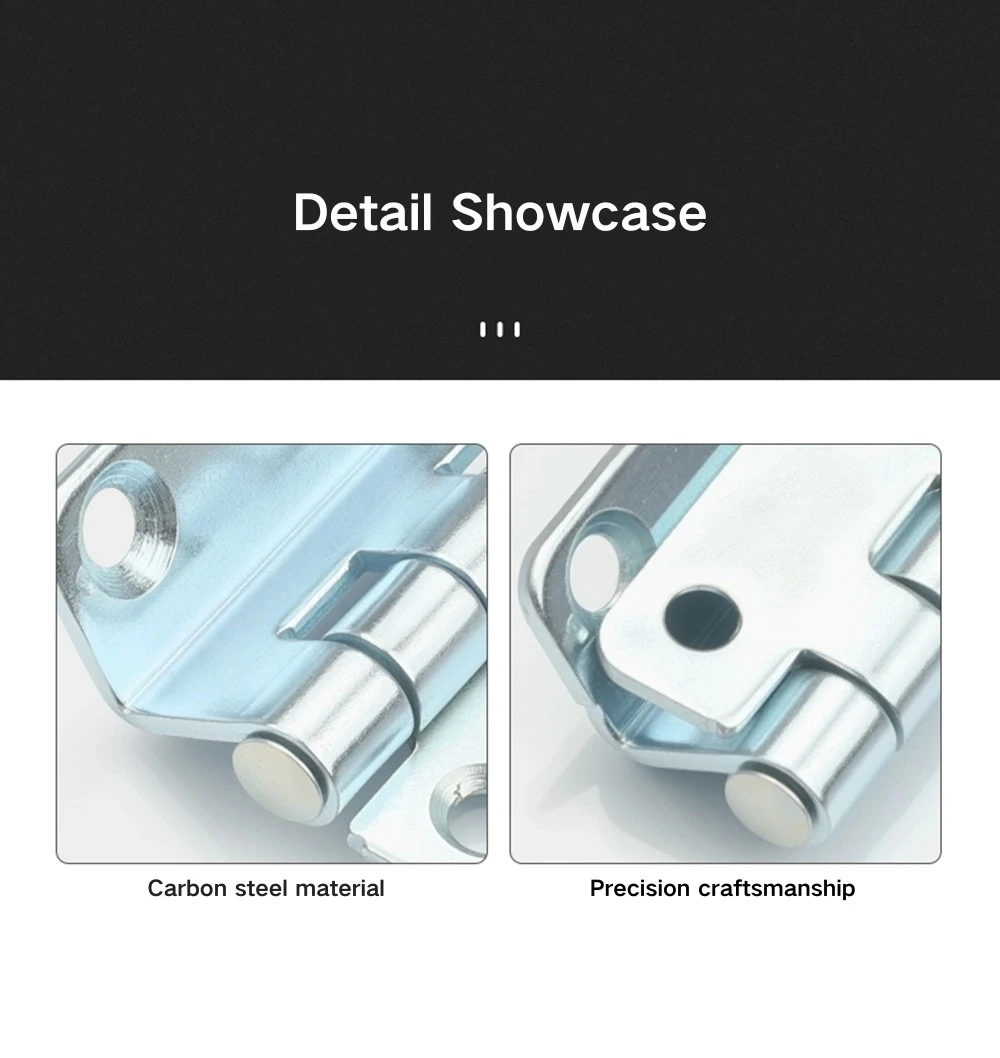

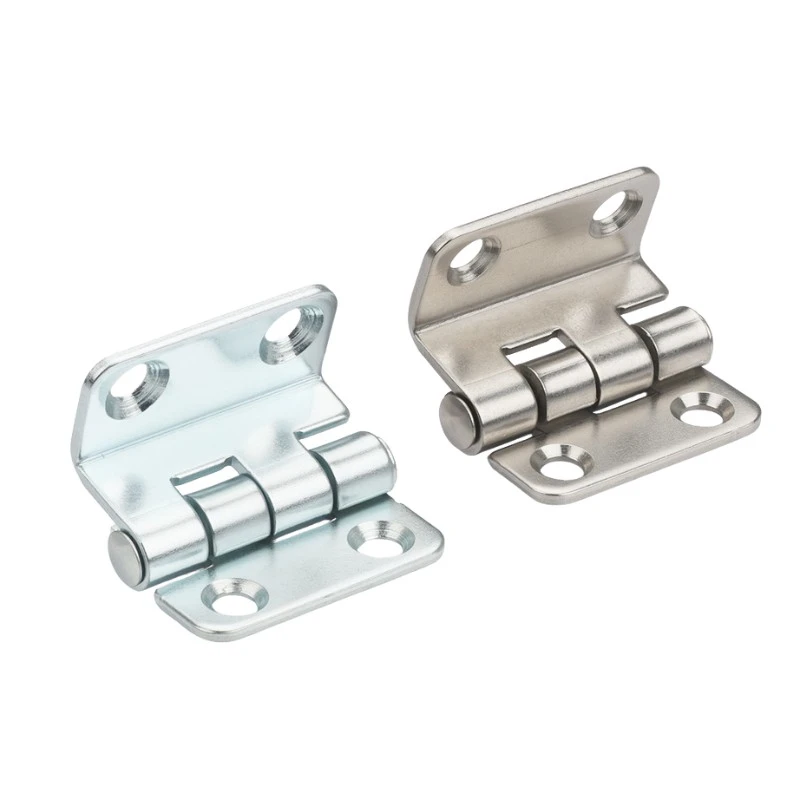

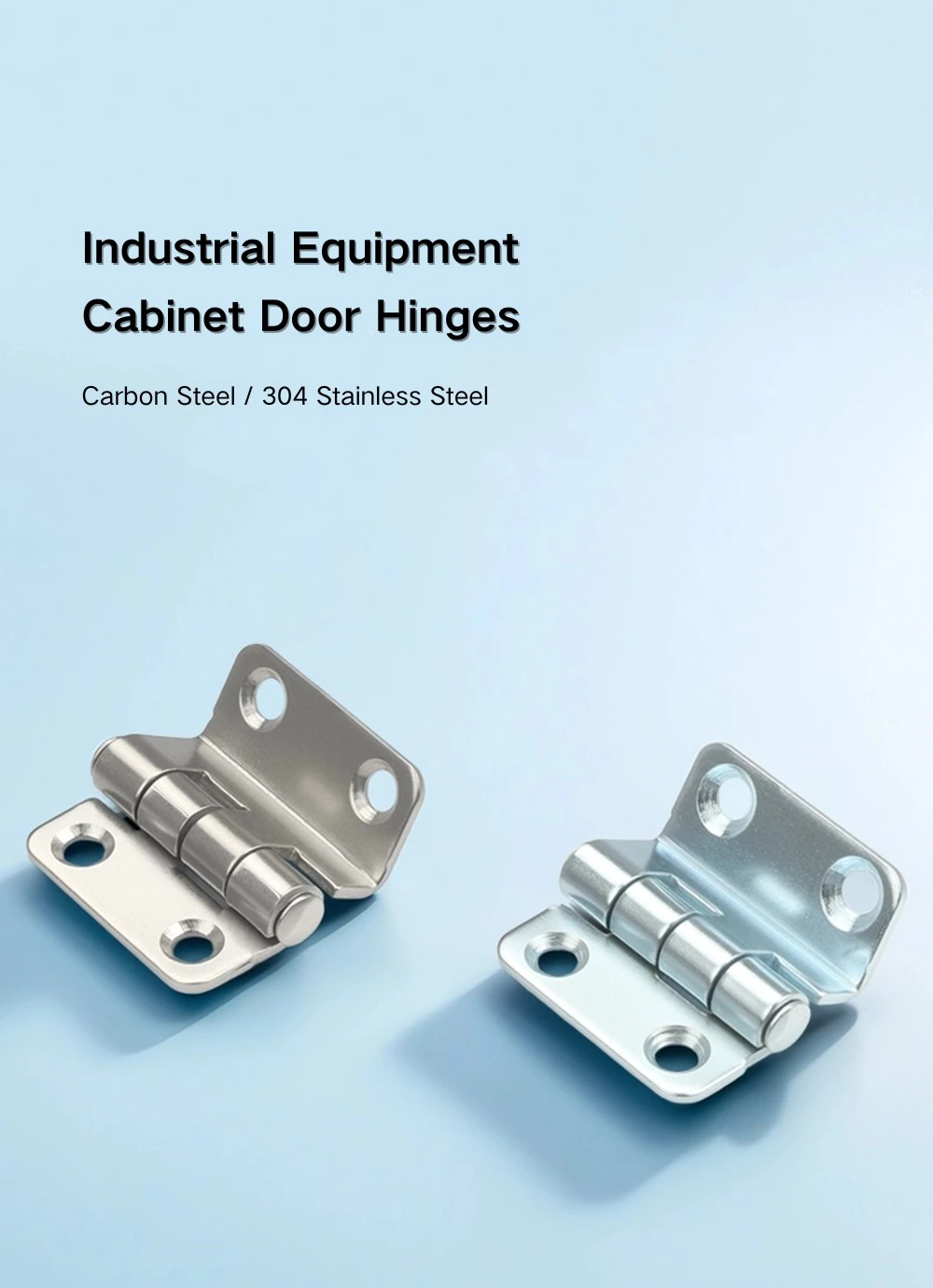

औद्योगिक कैबिनेट के लिए ट्रिपल-बेंड हिंज दो सामग्री विकल्पों में उपलब्ध है। कार्बन स्टील संस्करण में गैल्वेनाइज्ड फिनिश होती है जो मानक इनडोर बाड़े के वातावरण - वितरण बोर्ड, नियंत्रण पैनल और शुष्क या जलवायु-नियंत्रित स्थानों में उपकरण कैबिनेट के लिए संक्षारण सुरक्षा प्रदान करती है। यह सामान्य औद्योगिक कैबिनेट अनुप्रयोगों के लिए अधिक सामान्य विकल्प है जहां लागत और संक्षारण आवश्यकताएं दोनों मध्यम हैं।

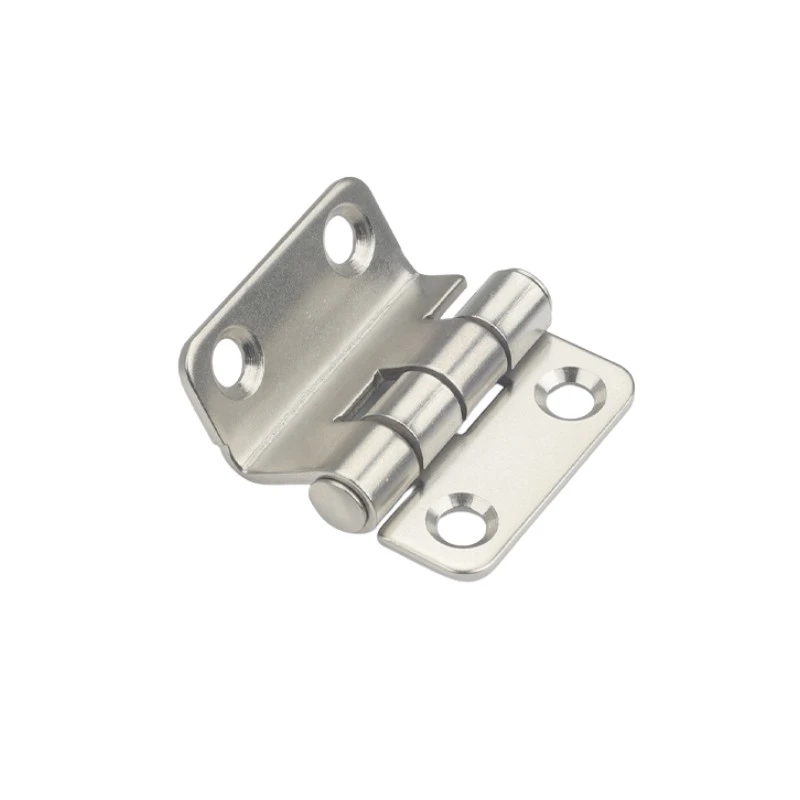

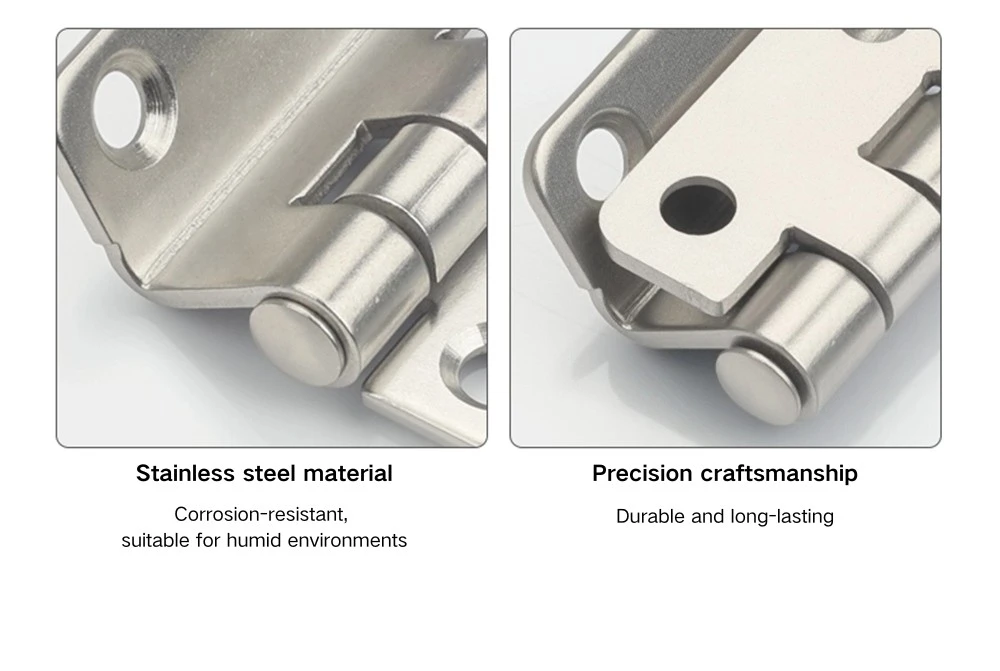

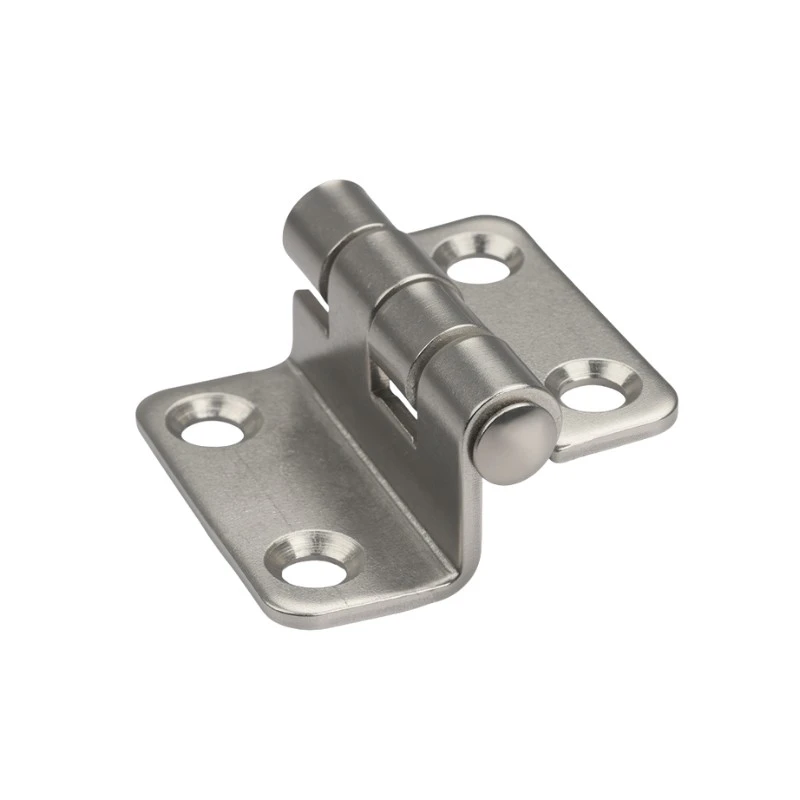

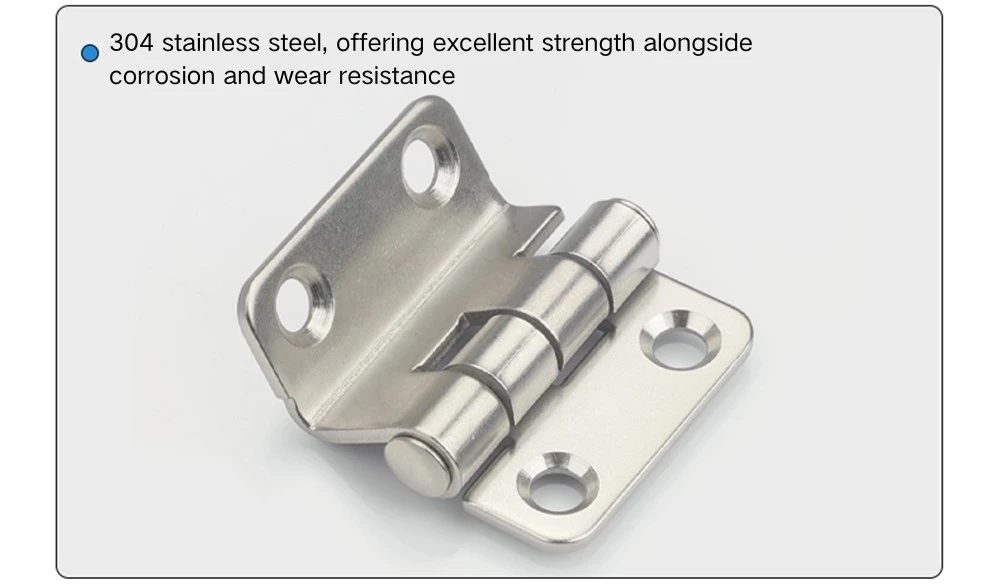

औद्योगिक कैबिनेट के लिए 304 स्टेनलेस स्टील ट्रिपल-बेंड हिंज वाइब्रेटरी पॉलिशिंग से गुजरता है, जो गड़गड़ाहट और तेज किनारों को हटाने के लिए भागों को टम्बल करके एक सुसंगत मैट सतह देता है। यह ब्रश या मिरर फ़िनिश नहीं है - इसका परिणाम कम चमक वाला, औद्योगिक उपयोग के लिए उपयुक्त एकसमान रूप है। आर्द्र वातावरण, बाहरी प्रतिष्ठानों, या कहीं भी गैल्वनाइज्ड कार्बन स्टील फिनिश समय के साथ टिक नहीं पाती है, वहां बाड़ों के लिए स्टेनलेस संस्करण सही विकल्प है।

अनुप्रयोग परिदृश्य

औद्योगिक कैबिनेट के लिए ट्रिपल-बेंड हिंज विद्युत वितरण पैनल दरवाजे, स्विचगियर बाड़ों और औद्योगिक उपकरण कैबिनेट दरवाजे के लिए एक व्यावहारिक फिट है जहां 90 डिग्री के उद्घाटन कोण के साथ एक कॉम्पैक्ट, स्क्रू-माउंटेड हिंज की आवश्यकता होती है। छोटे पदचिह्न हल्के कैबिनेट दरवाजे और बाड़ों पर अच्छी तरह से काम करते हैं जहां एक बड़ा काज दरवाजे के आकार के अनुपात से बाहर होगा।

औद्योगिक कैबिनेट के लिए ट्रिपल-बेंड हिंज पर स्क्रू-ओनली इंस्टॉलेशन इसे उन कैबिनेट निर्माताओं के लिए भी उपयुक्त बनाता है जो निर्माण के दौरान वेल्ड हिंज नहीं करते हैं - चार काउंटरसंक फिक्सिंग पॉइंट बिना किसी अतिरिक्त तैयारी के सीधे दरवाजे के पैनल और फ्रेम में जाते हैं। 90° का उद्घाटन कोण अधिकांश पैनल पहुंच आवश्यकताओं के लिए पर्याप्त है, और काज फिट होने के बाद फ्लश स्क्रू सीटिंग दरवाजे के चेहरे को साफ रखती है।

अक्सर पूछे जाने वाले प्रश्न

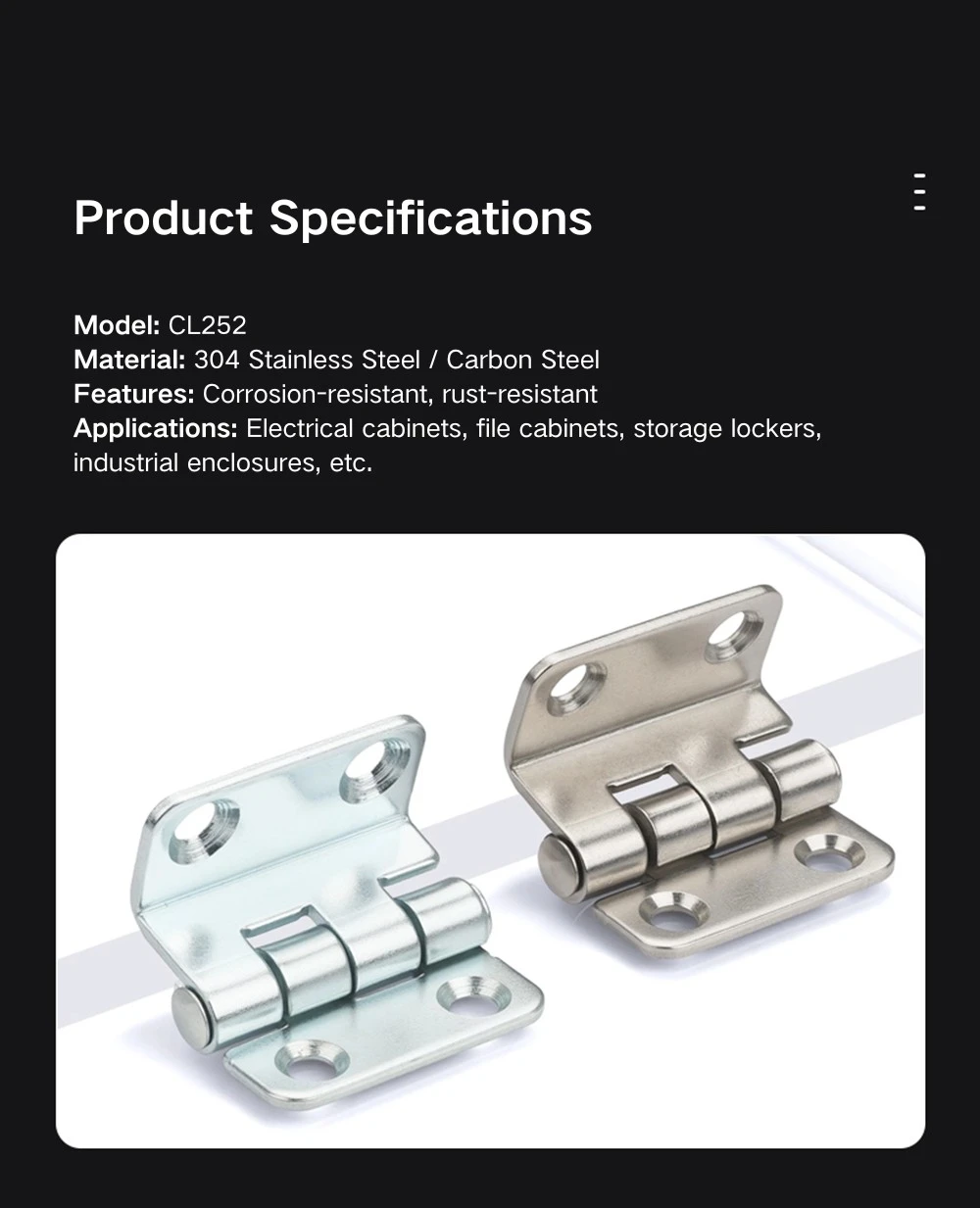

Q1: CL252 हिंज के आयाम क्या हैं?

CL252 कुल मिलाकर 38 मिमी चौड़ा और 37 मिमी लंबा है, जिसका पोर स्पैन 23 मिमी है। दोनों पत्तियाँ असममित हैं - एक तरफ 14.5 मिमी और दूसरी तरफ 11.5 मिमी। बैरल का व्यास Φ5 मिमी है।

Q2: CL252 कैसे स्थापित किया जाता है?

स्थापना केवल स्क्रू माउंटिंग द्वारा होती है - कोई वेल्डिंग नहीं। प्रत्येक पत्ती में दो Φ5.2 मिमी काउंटरसंक छेद (Φ8×90°) होते हैं, जो कुल मिलाकर चार फिक्सिंग पॉइंट देते हैं। फ्लैट-हेड स्क्रू स्थापना के बाद पत्ती की सतह के साथ फ्लश में बैठते हैं।

Q3: कौन सी सामग्रियां उपलब्ध हैं?

CL252 गैल्वेनाइज्ड कार्बन स्टील और 304 स्टेनलेस स्टील में वाइब्रेटरी पॉलिश फिनिश के साथ आता है। कार्बन स्टील इनडोर, शुष्क वातावरण के लिए उपयुक्त है; आर्द्र या बाहरी आवरण अनुप्रयोगों के लिए स्टेनलेस स्टील बेहतर विकल्प है।

Q4: वाइब्रेटरी पॉलिशिंग क्या है?

वाइब्रेटरी पॉलिशिंग एक टंबलिंग प्रक्रिया है जो भाग की सतह से गड़गड़ाहट और तेज किनारों को हटा देती है, जिससे लगातार कम चमक वाली मैट फिनिश मिलती है। यह ब्रश या मिरर फ़िनिश नहीं है. CL252 स्टेनलेस स्टील संस्करण पर, यह परावर्तक या दिशात्मक सतह के निशान के बिना एक समान औद्योगिक उपस्थिति देता है।

Q5: क्या दो पत्तियाँ दरवाज़े और चौखट के बीच अदला-बदली योग्य हैं?

नहीं - पत्तियाँ असममित (14.5 मिमी और 11.5 मिमी) हैं, इसलिए चौड़ी और संकरी भुजाएँ निश्चित हैं। ड्रिलिंग या फिक्सिंग से पहले दरवाजे के पैनल और फ्रेम के खिलाफ काज को सही पत्ती के साथ उन्मुख करना सुनिश्चित करें।

Q6: CL252 किस प्रकार के कैबिनेट के लिए उपयुक्त है?

CL252 औद्योगिक कैबिनेट हिंज का उपयोग विद्युत वितरण पैनल दरवाजे, स्विचगियर बाड़ों, नियंत्रण कैबिनेट दरवाजे और सामान्य औद्योगिक उपकरण कैबिनेट पर किया जाता है - विशेष रूप से जहां एक कॉम्पैक्ट, स्क्रू-माउंटेड हिंज को प्राथमिकता दी जाती है और 90° का उद्घाटन कोण पर्याप्त होता है।
