वेल्ड-ऑन पार्लियामेंट पिवट हिंज

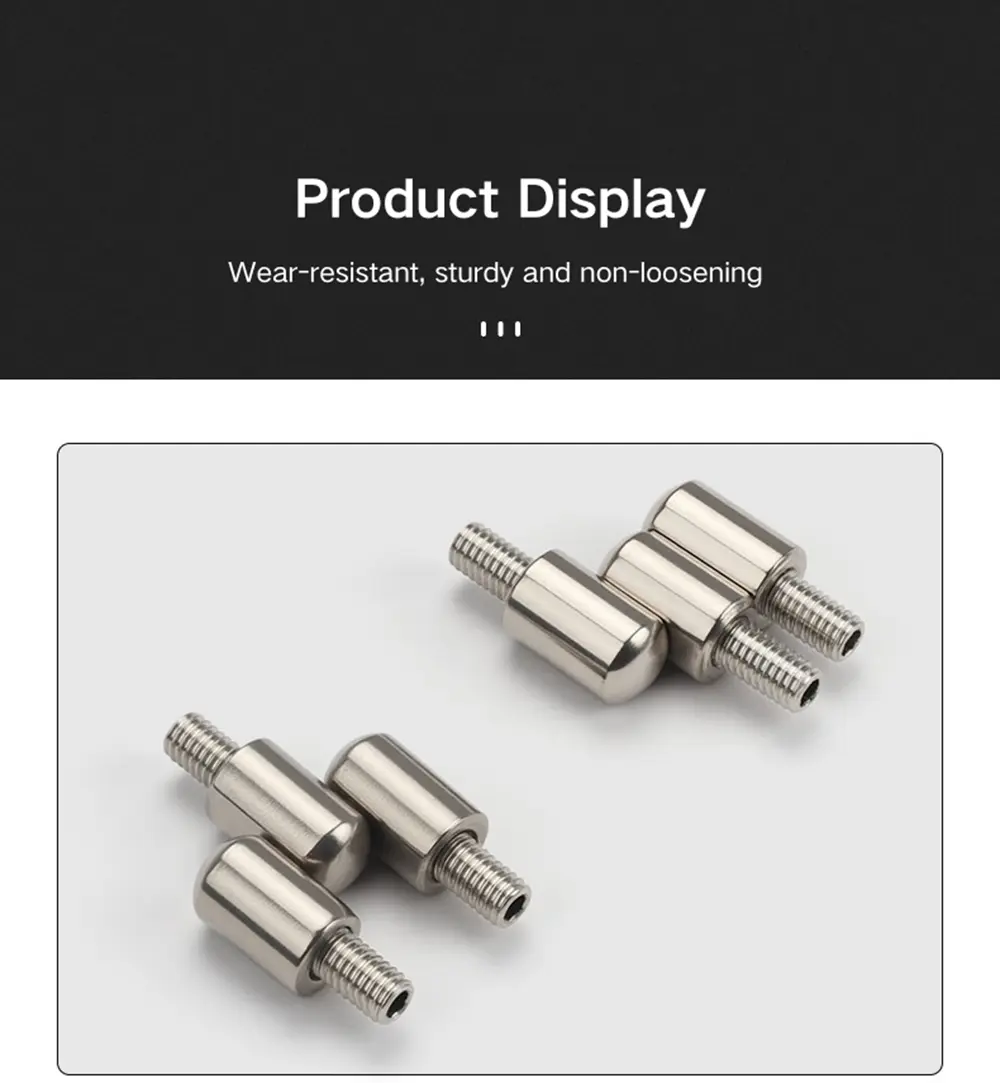

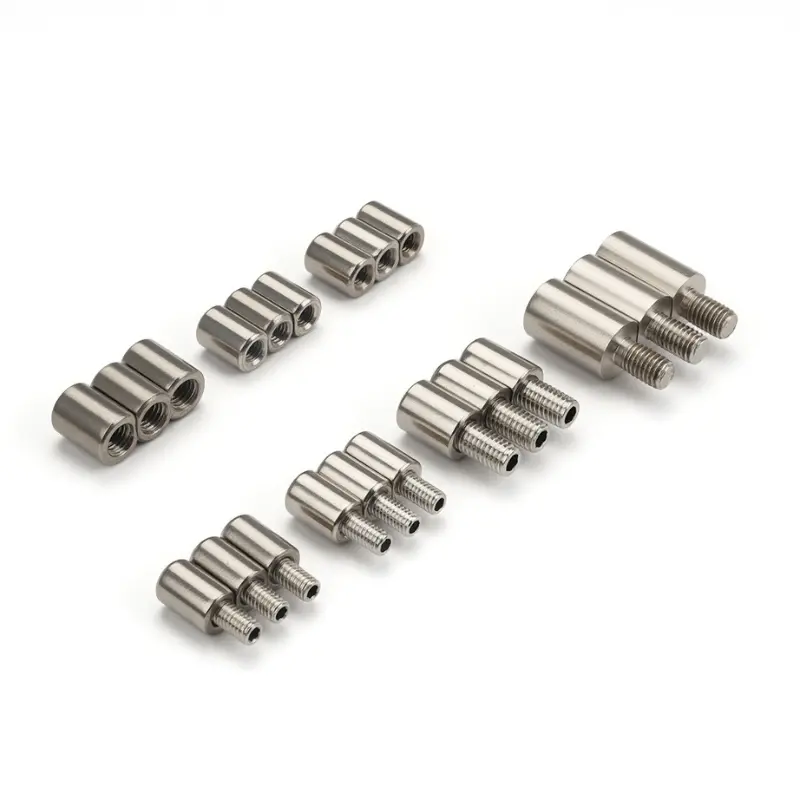

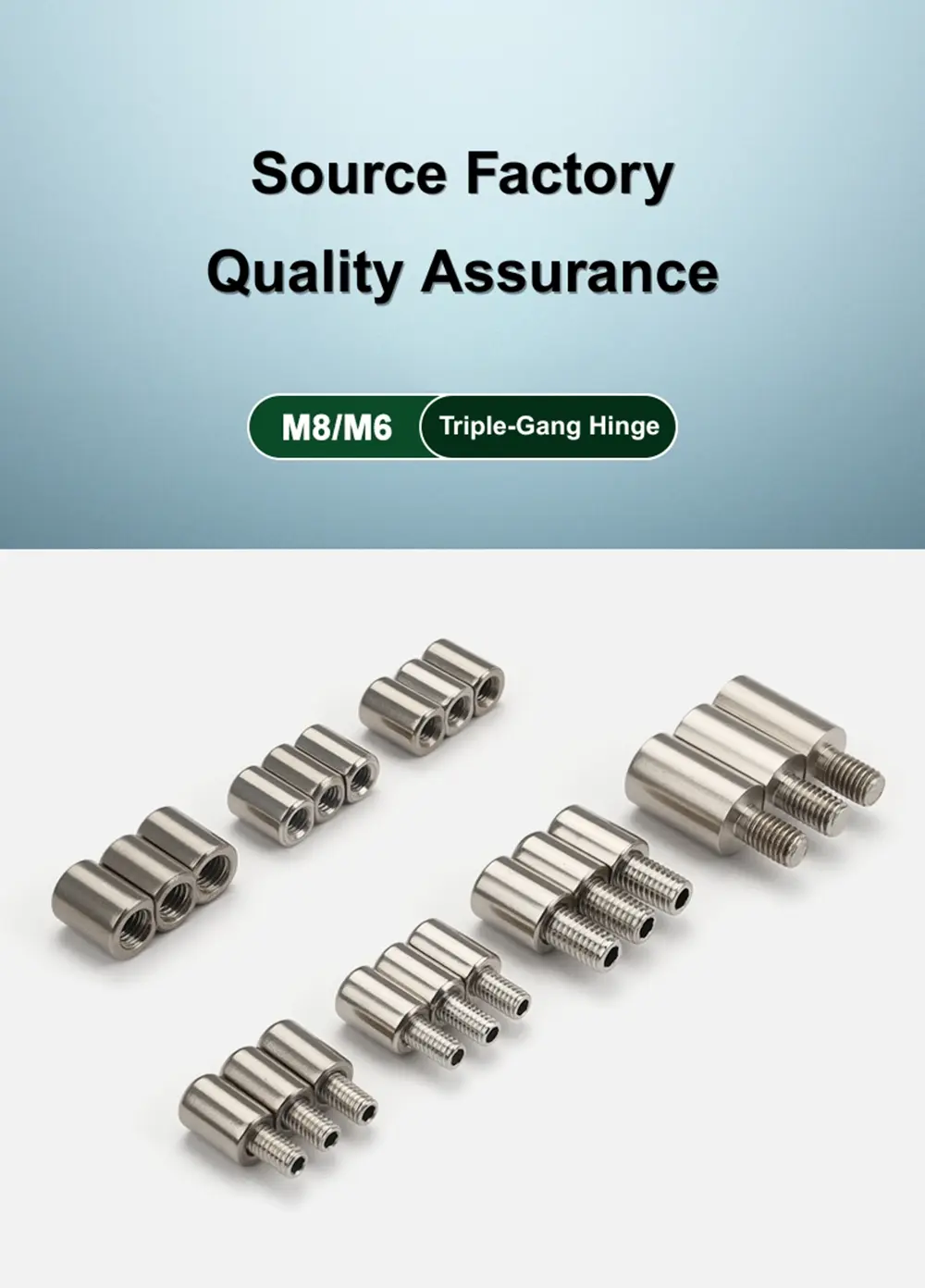

यिताई लॉक से उन थोक सोर्सिंग पैनल डोर टिकाओं के लिए, वेल्ड-ऑन पार्लियामेंट पिवट हिंज ग्यारह वेरिएंट में आता है जिसमें आंतरिक और बाहरी थ्रेड प्रकार, एम 6 और एम 8 आकार, एकीकृत और अलग करने योग्य पिन कॉन्फ़िगरेशन और 201 और 304 स्टेनलेस स्टील दोनों शामिल हैं। एकीकृत प्रकार में स्थायी स्थापनाओं के लिए उपयुक्त एक निश्चित पिन होता है; अलग करने योग्य प्रकार में एक साइड-एग्जिट पिन होता है जिसे बिना उपकरण के दरवाजे को हटाने के लिए बाहर निकाला जा सकता है, जो उन बाड़ों के लिए अधिक सामान्य विकल्प है जिन्हें रखरखाव या स्थापना के दौरान समय-समय पर दरवाजा हटाने की आवश्यकता होती है।

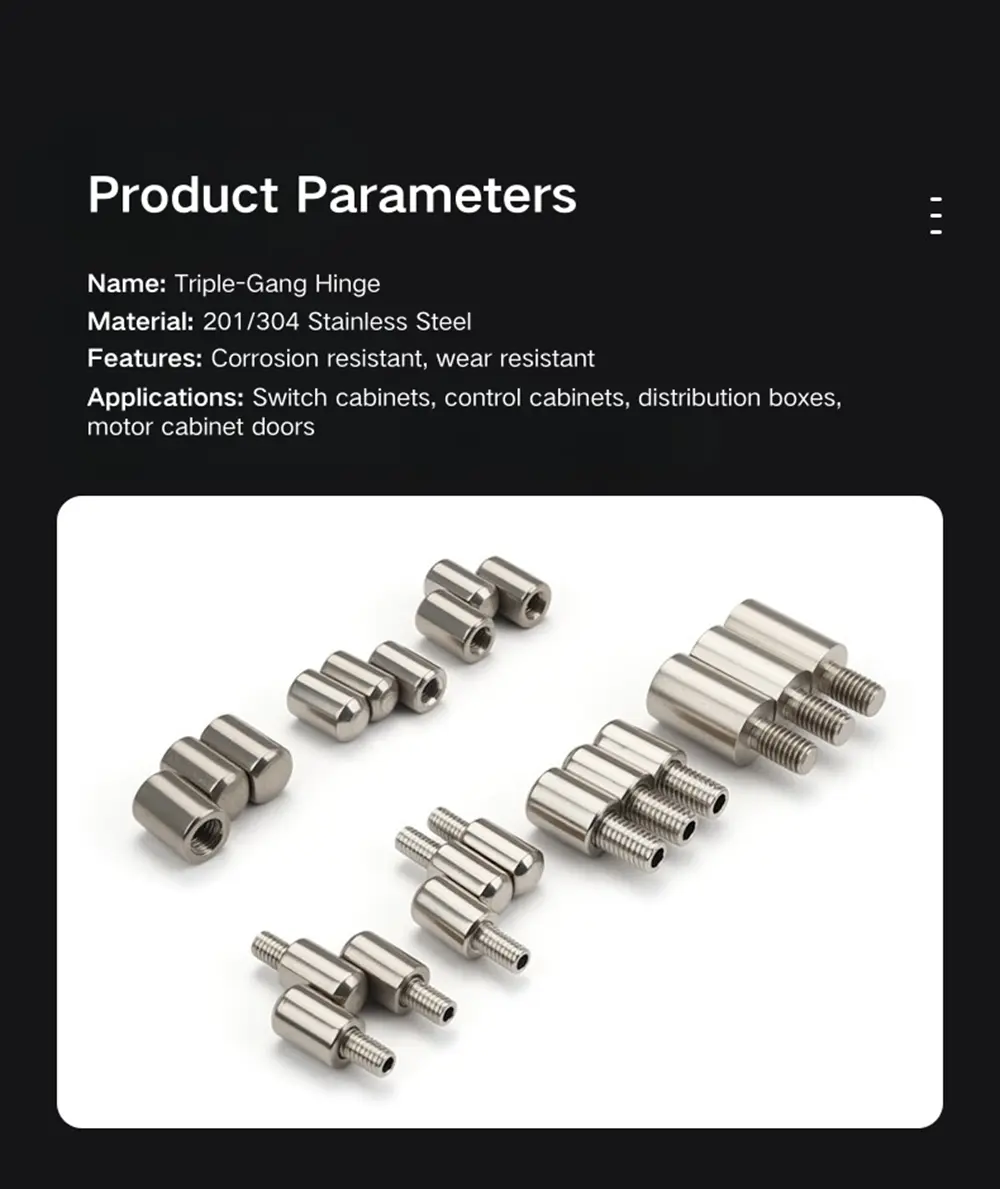

उत्पाद मॉडल	M8/10/12/14/16 सतही काज
सामग्री	आयरन/201 स्टेनलेस स्टील/304 स्टेनलेस स्टील
रंग चुन सकते हैं	स्टेनलेस स्टील/काला
प्रयोग	विभिन्न प्रकार के स्विच कैबिनेट, नियंत्रण बॉक्स आदि के लिए उपयुक्त

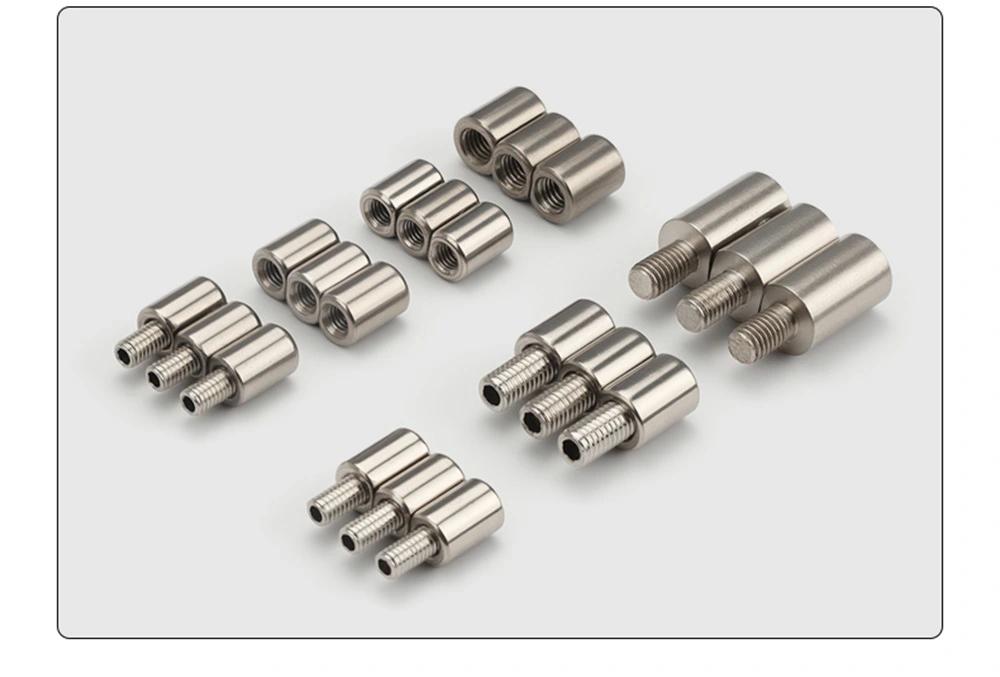

मॉडल विकल्प और थ्रेड प्रकार

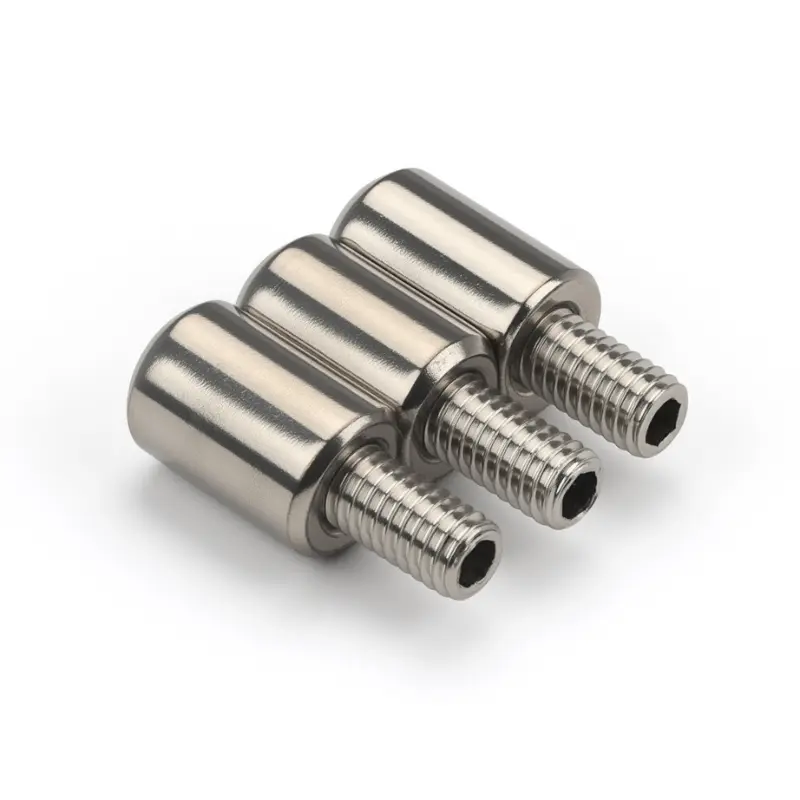

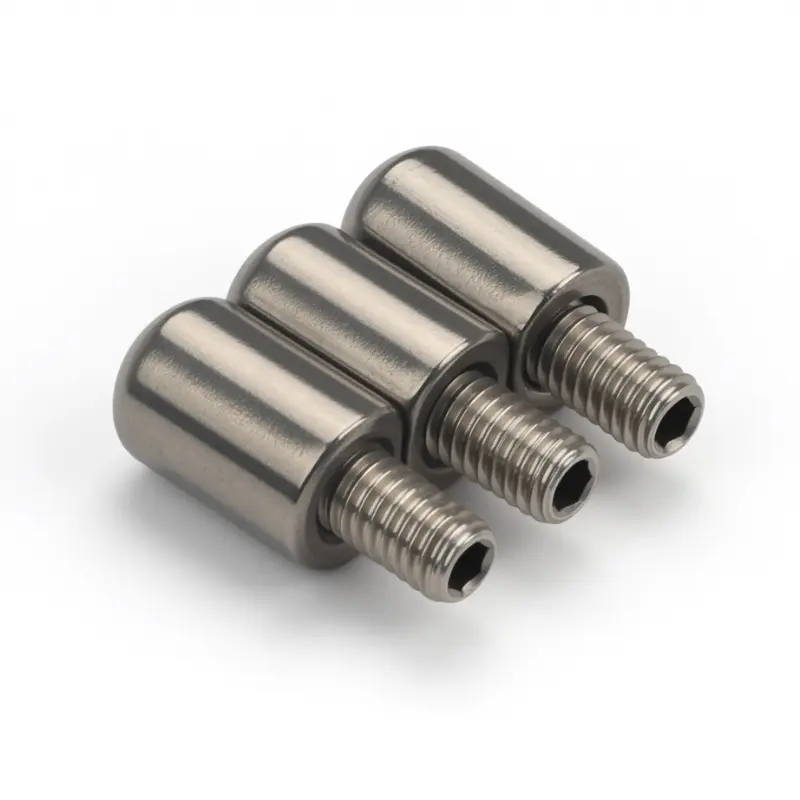

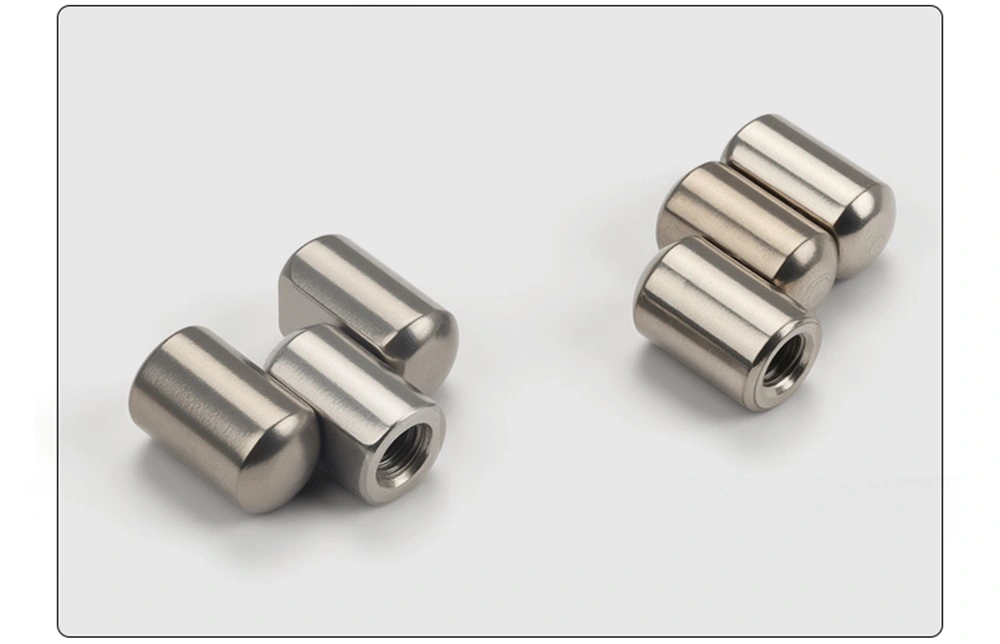

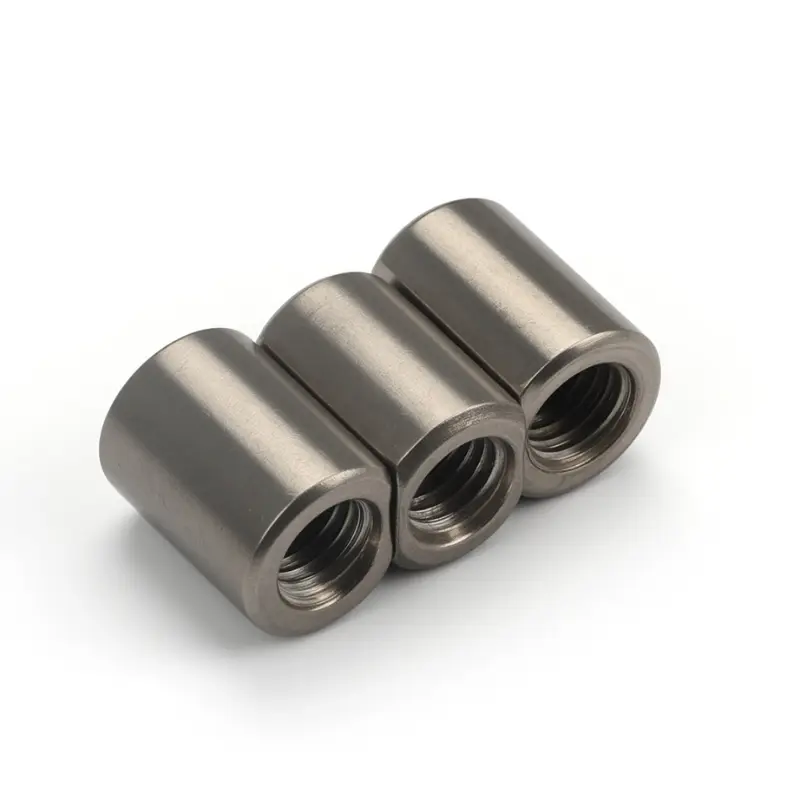

वेल्ड-ऑन पार्लियामेंट पिवट हिंज एम6 और एम8 दोनों आकारों में आंतरिक और बाहरी थ्रेड संस्करणों में पेश किया गया है। बाहरी धागे के प्रकार में बढ़ते सिरे पर एक फैला हुआ थ्रेडेड स्टड होता है जो सीधे दरवाजे के पैनल या फ्रेम में टैप किए गए छेद में पिरोया जाता है। आंतरिक थ्रेड प्रकार में माउंटिंग सिरे पर एक थ्रेडेड सॉकेट होता है जो पैनल की तरफ से बोल्ट को स्वीकार करता है। दोनों बढ़ते सतह को थ्रेडिंग द्वारा जोड़ते हैं और फिर स्थायी, स्थिर स्थापना के लिए वेल्डिंग द्वारा सुरक्षित होते हैं।

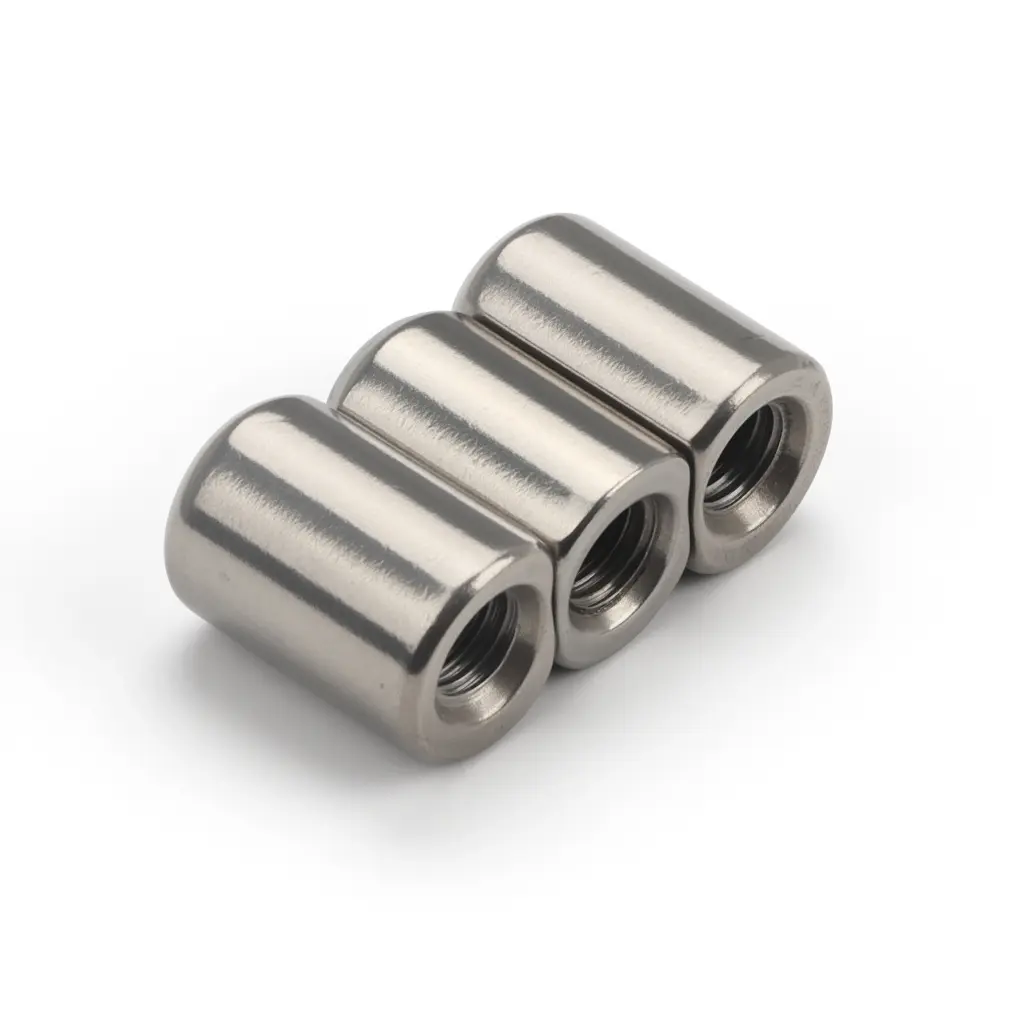

हिंज सीमा के भीतर, एम6 बाहरी थ्रेड एकीकृत प्रकार और एम6 आंतरिक थ्रेड एकीकृत प्रकार फिक्स्ड-पिन वेरिएंट हैं - पिन हिंज बॉडी का हिस्सा है और इसे हटाया नहीं जा सकता है। अन्य सभी प्रकार अलग किए जा सकते हैं, बैरल के माध्यम से एक साइड छेद होता है जो दरवाजे को बंद करने की आवश्यकता होने पर पिन को बाहर खिसकाने की अनुमति देता है। M8×16 बाहरी थ्रेड वेरिएंट रेंज में सबसे लंबा स्टड विकल्प है, जो अधिक माउंटिंग गहराई वाले पैनलों के लिए उपयुक्त है।

संरचना और आयाम

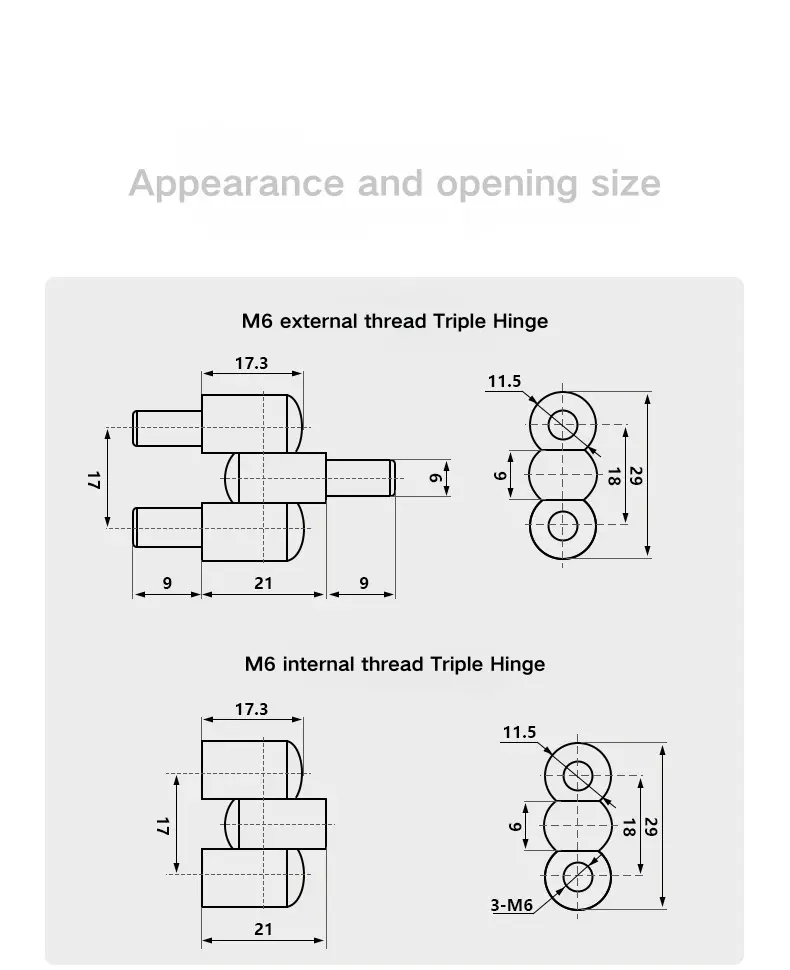

एम6 वेल्ड-ऑन पार्लियामेंट पिवट हिंज की कुल लंबाई 17.3 मिमी और केंद्र बैरल स्पैन 21 मिमी है। बाहरी थ्रेड संस्करण प्रत्येक छोर पर 9 मिमी स्टड एक्सटेंशन जोड़ता है, जिससे कुल 39 मिमी का फैलाव होता है। ट्रिपल बैरल स्टैक की कुल ऊंचाई 9 मिमी, 18 मिमी और शीर्ष पोर के तीन खंडों में 29 मिमी है, जिसमें 11.5 मिमी बैरल चौड़ाई और 6 मिमी पिन व्यास है।

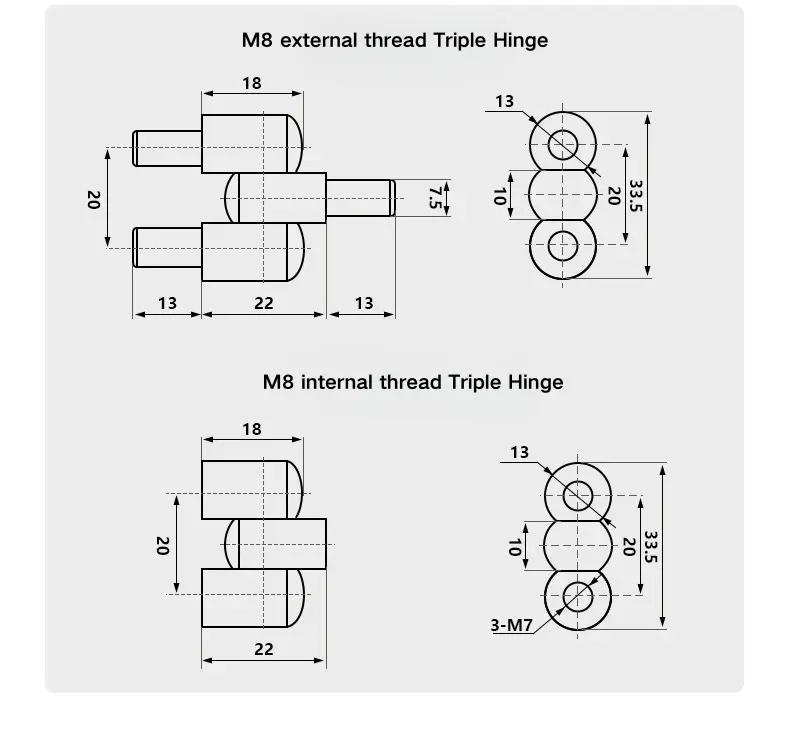

M8 पिवट हिंज आनुपातिक रूप से बड़ा है, इसकी बॉडी लंबाई 18 मिमी और सेंटर स्पैन 22 मिमी है। बाहरी थ्रेड संस्करण 48 मिमी के कुल प्रसार के लिए प्रत्येक तरफ 13 मिमी स्टड एक्सटेंशन जोड़ता है। ट्रिपल बैरल स्टैक तीन खंडों में कुल ऊंचाई में 33.5 मिमी चलता है - 10 मिमी, 20 मिमी और शीर्ष पोर - 13 मिमी बैरल चौड़ाई और 7.5 मिमी पिन व्यास के साथ। आंतरिक थ्रेड M8 वैरिएंट 3×M7 थ्रेडेड सॉकेट का उपयोग करता है।

इंस्टालेशन और पिन कॉन्फ़िगरेशन

वेल्ड-ऑन पार्लियामेंट पिवट हिंज को स्टड या सॉकेट सिरे को दरवाजे के पैनल या फ्रेम माउंटिंग पॉइंट में थ्रेड करके स्थापित किया जाता है, फिर स्थिति को स्थायी रूप से ठीक करने के लिए वेल्डिंग किया जाता है। थ्रेड एंगेजमेंट और वेल्डिंग का यह संयोजन एक सुरक्षित माउंट देता है जो दरवाजे की साइकिलिंग के घूर्णी भार और उपयोग के दौरान काज पर किसी भी पार्श्व बल दोनों को संभालता है।

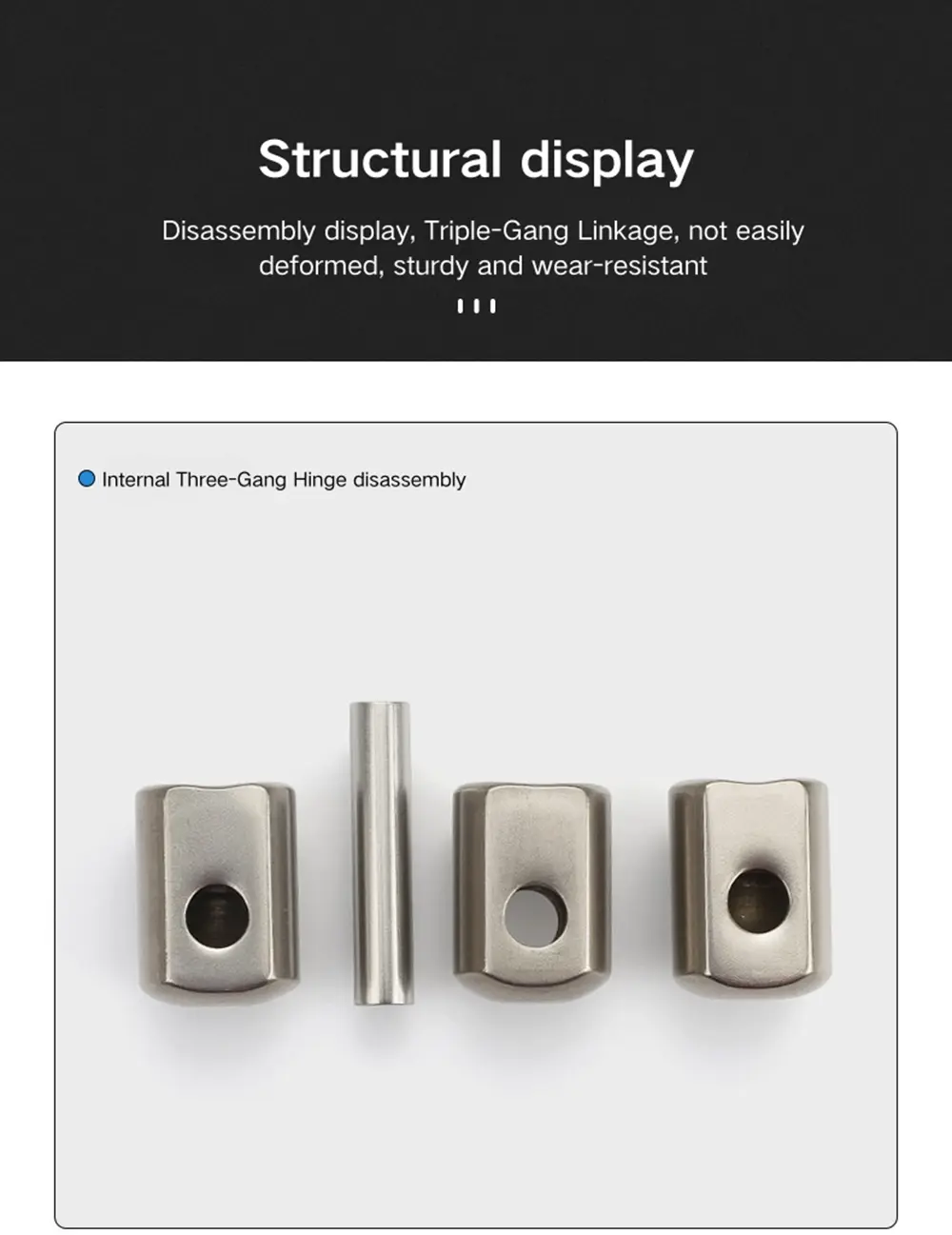

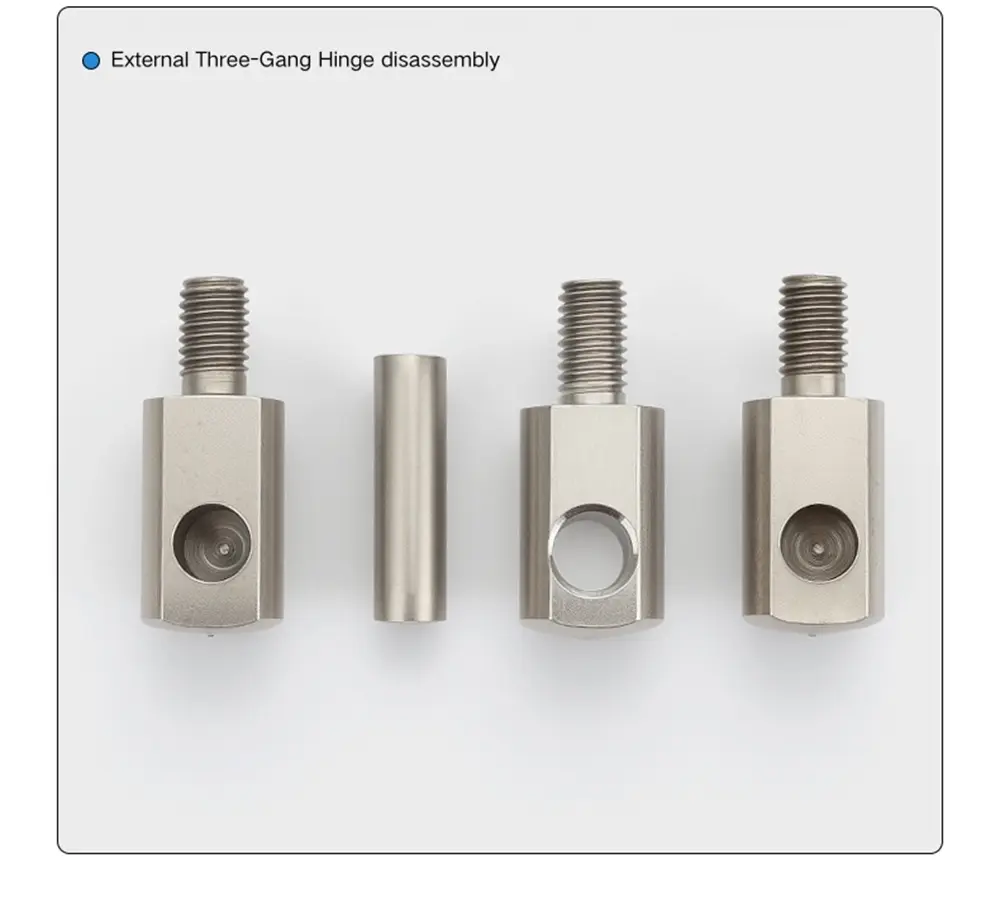

इस इकाई के अलग करने योग्य संस्करणों के लिए, पिन बैरल बॉडी में एक साइड छेद के माध्यम से बाहर निकलता है और वेल्डेड माउंट को परेशान किए बिना दरवाजे को फ्रेम से अलग करने के लिए बाहर निकाला जा सकता है। एकीकृत संस्करणों में कोई साइड होल नहीं है; पिन बैरल के अंदर लगा हुआ है और काज दरवाजे को हटाने के लिए नहीं बनाया गया है। एकीकृत और अलग करने योग्य के बीच चयन करने से यह पता चलता है कि बाड़े के सेवा जीवन के दौरान दरवाजा हटाना एक आवश्यकता है या नहीं।

सामग्री और सतह फ़िनिश

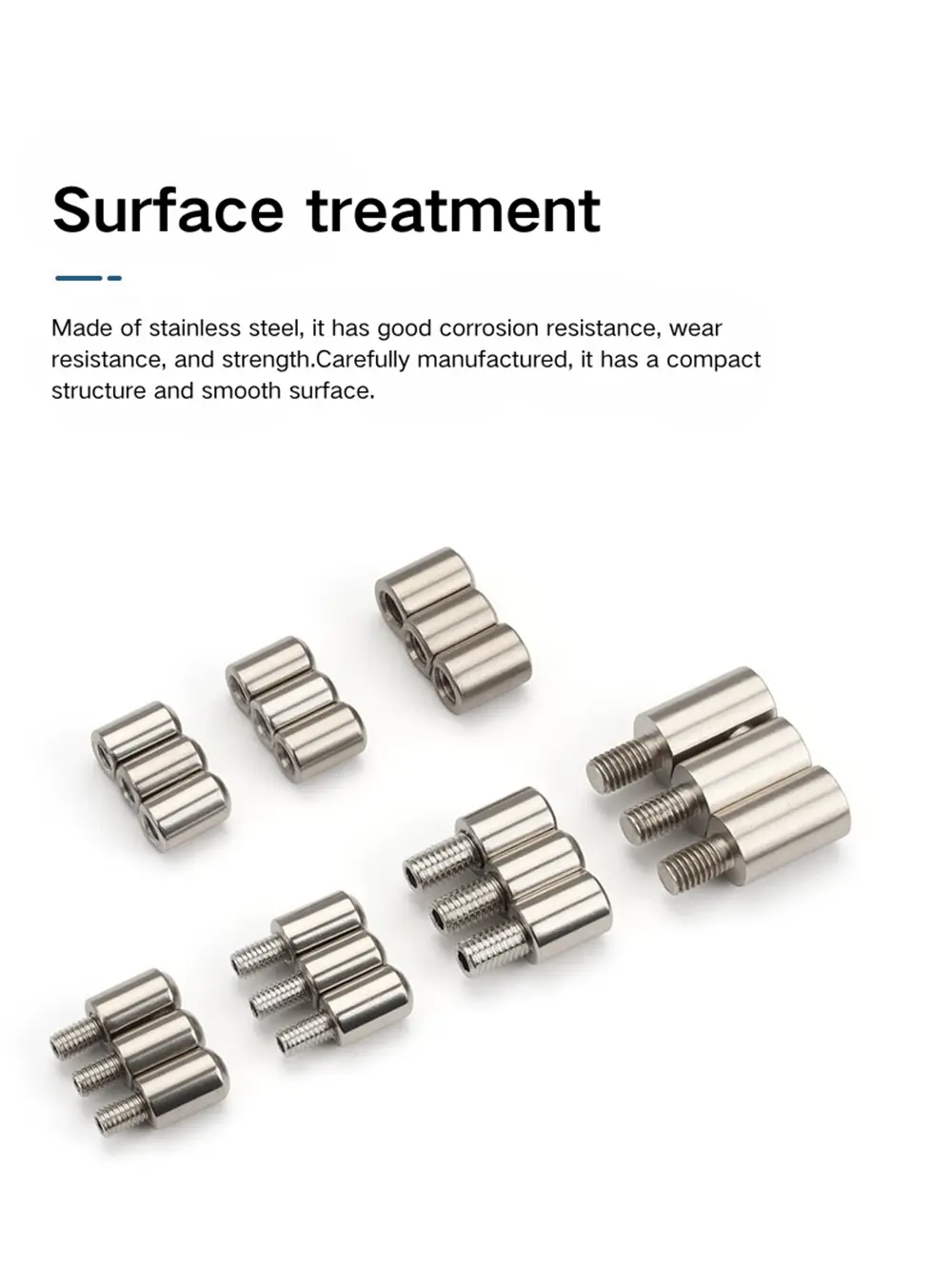

यह मॉड्यूलर 201 और 304 स्टेनलेस स्टील में उपलब्ध है, दोनों वाइब्रेटरी पॉलिशिंग के साथ तैयार हैं। वाइब्रेटरी पॉलिश प्रक्रिया गड़गड़ाहट और तेज किनारों को हटा देती है और लगातार कम चमक वाली मैट सतह देती है - यह ब्रश या मिरर फिनिश नहीं है। पॉलिश करने के बाद दोनों ग्रेड एक जैसे दिखते हैं; अंतर संक्षारण प्रतिरोध में है।

201 स्टेनलेस स्टील मध्यम वातावरण में इनडोर पावर कैबिनेट और वितरण पैनल अनुप्रयोगों के लिए अच्छा संक्षारण प्रतिरोध प्रदान करता है, और पूरी श्रृंखला में अधिक लागत प्रभावी विकल्प है। 304 स्टेनलेस स्टील वेल्ड-ऑन पार्लियामेंट पिवट हिंज बाहरी बाड़ों, आर्द्र वातावरण, या स्थापनाओं के लिए बेहतर विकल्प है जहां दीर्घकालिक संक्षारण प्रतिरोध एक ठोस आवश्यकता है। दोनों रेंज के अधिकांश थ्रेड आकार और पिन कॉन्फ़िगरेशन संयोजनों में उपलब्ध हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: इस हिंज रेंज में कौन से वेरिएंट उपलब्ध हैं?

रेंज में ग्यारह प्रकार शामिल हैं: एम 6 और एम 8 आकार में आंतरिक और बाहरी धागा, 201 और 304 स्टेनलेस स्टील में, एकीकृत और अलग करने योग्य पिन कॉन्फ़िगरेशन में। M8×16 बाहरी धागा गहरे पैनल माउंटिंग के लिए विस्तारित स्टड विकल्प के रूप में भी उपलब्ध है।

Q2: एकीकृत और वियोज्य प्रकारों के बीच क्या अंतर है?

एकीकृत प्रकार में एक निश्चित पिन होता है - इसे हटाया नहीं जा सकता है और काज को दरवाजे को अलग करने के लिए डिज़ाइन नहीं किया गया है। वियोज्य प्रकार में बैरल के माध्यम से एक साइड-निकास छेद होता है; पिन बाहर की ओर खिसकता है ताकि दरवाजे को बिना किसी उपकरण या वेल्डेड माउंट को परेशान किए बिना फ्रेम से उठाया जा सके।

Q3: आंतरिक और बाहरी धागे के बीच क्या अंतर है?

बाहरी थ्रेड संस्करण में एक फैला हुआ स्टड होता है जो पैनल या फ्रेम में टैप किए गए छेद में पिरोया जाता है। आंतरिक थ्रेड संस्करण में एक थ्रेडेड सॉकेट होता है जो पैनल की तरफ से बोल्ट को स्वीकार करता है। स्थायी स्थापना के लिए थ्रेडिंग के बाद दोनों को जगह-जगह वेल्ड किया जाता है।

Q4: यह काज कैसे स्थापित किया जाता है?

इंस्टॉलेशन में स्टड या सॉकेट के सिरे को दरवाज़े के पैनल या फ़्रेम माउंटिंग पॉइंट में थ्रेड करना, फिर काज को स्थायी रूप से ठीक करने के लिए वेल्डिंग करना शामिल है। थ्रेड एंगेजमेंट और वेल्डिंग का संयोजन, घूर्णी दरवाजे के भार और पार्श्व बलों दोनों के तहत काज को स्थिर रखता है।

Q5: M6 और M8 संस्करणों के लिए मुख्य आयाम क्या हैं?

M6 वेल्ड-ऑन पार्लियामेंट पिवट हिंज बॉडी 17.3 मिमी लंबी है, जिसमें 21 मिमी केंद्र स्पैन और 6 मिमी पिन व्यास है। ट्रिपल बैरल स्टैक 29 मिमी लंबा और 11.5 मिमी चौड़ा है। M8 संस्करण में 18 मिमी बॉडी, 22 मिमी केंद्र स्पैन, 7.5 मिमी पिन व्यास और 13 मिमी चौड़ाई में 33.5 मिमी बैरल स्टैक ऊंचाई है।

प्रश्न 6: कम्पनशील पॉलिशिंग क्या है?

वाइब्रेटरी पॉलिशिंग एक टंबलिंग प्रक्रिया है जो भाग की सतह से गड़गड़ाहट और तेज किनारों को हटा देती है, जिससे लगातार कम चमक वाली मैट फिनिश तैयार होती है। यह ब्रश या मिरर फ़िनिश नहीं है. इस काज के 201 और 304 दोनों स्टेनलेस संस्करण एक ही कंपन पॉलिश प्रक्रिया से गुजरते हैं।

Q7: मुझे कौन सा स्टेनलेस स्टील ग्रेड चुनना चाहिए?

201 स्टेनलेस स्टील मानक इनडोर पावर कैबिनेट और वितरण पैनल अनुप्रयोगों के लिए उपयुक्त है जहां संक्षारण जोखिम मध्यम है। 304 स्टेनलेस स्टील बाहरी बाड़ों, उच्च आर्द्रता वाले वातावरण, या प्रतिष्ठानों के लिए बेहतर विकल्प है जहां दीर्घकालिक संक्षारण प्रतिरोध एक कठिन आवश्यकता है।
