कौन सी छोटी कैबिनेट फिटिंग वास्तव में एक औद्योगिक बाड़े को एक साथ रखती है?

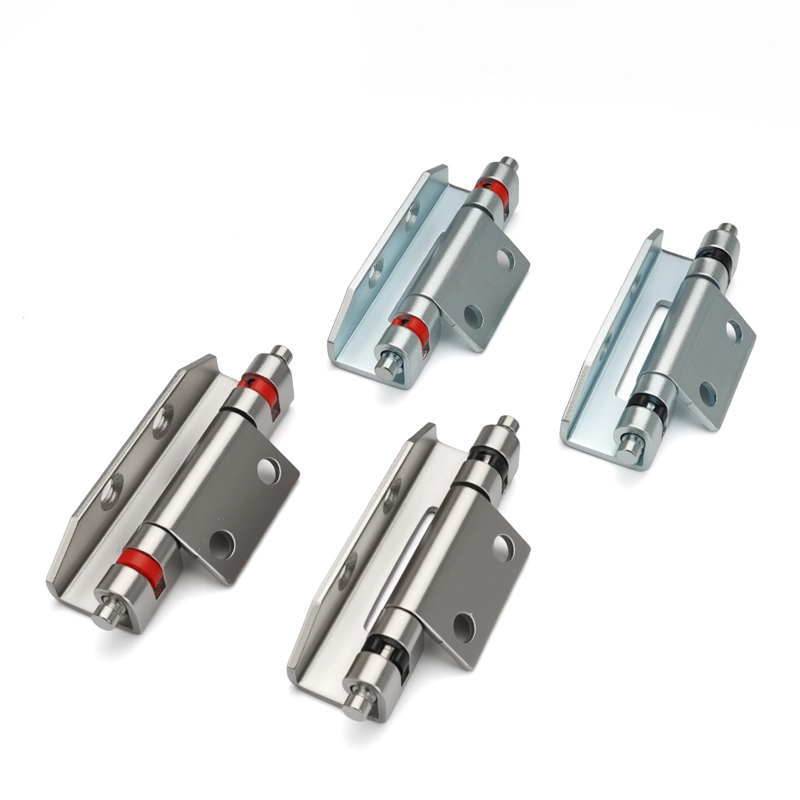

The तालेऔरटिकाएक औद्योगिक कैबिनेट पर सबसे अधिक ध्यान जाता है, लेकिन छोटी फिटिंग ही पूरी संरचना को एक साथ रखती है - वस्तुतः। यिटेलॉक कैबिनेट पैनल सहायक उपकरण की एक श्रृंखला की आपूर्ति करता है जो नट, कनेक्टर और रॉड फिटिंग को कवर करता है जो उचित रूप से इकट्ठे वितरण कैबिनेट या औद्योगिक बाड़े की रीढ़ बनाते हैं। यहां उनमें से तीन पर एक नजर है.

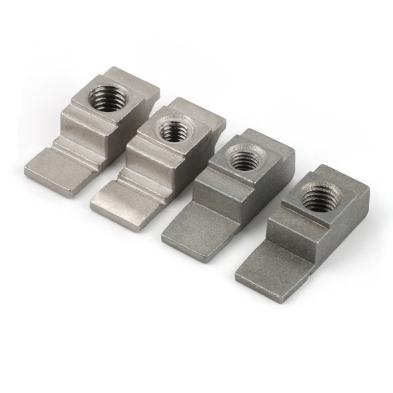

स्क्वायर नट और डकबिल नट

एम6 और एम8 स्क्वायर नट और डकबिल नट ऐसी फिटिंग हैं जिनके बारे में शायद ही कभी सोचा जाता है जब तक कि यह गायब न हो जाए। वे कैबिनेट फ्रेम प्रोफ़ाइल में फिट होते हैं और पैनल, ब्रैकेट और अन्य घटकों के लिए एक थ्रेडेड एंकर पॉइंट प्रदान करते हैं - असेंबली के दौरान उन्हें रखने के लिए प्रोफ़ाइल के पीछे तक पहुंच की आवश्यकता के बिना। जिंक मिश्र धातु और 304 स्टेनलेस स्टील में उपलब्ध है, दोनों के बीच चयन सामान्य तर्क का पालन करता है: मानक इनडोर बाड़ों के लिए जिंक मिश्र धातु, आर्द्र या संक्षारक वातावरण में किसी भी चीज़ के लिए स्टेनलेस स्टील। 90-डिग्री कोण प्रोफ़ाइल वेरिएंट एक ही सिद्धांत पर काम करते हैं, केवल कोने पर स्थापित स्थितियों के लिए उन्मुख होते हैं।

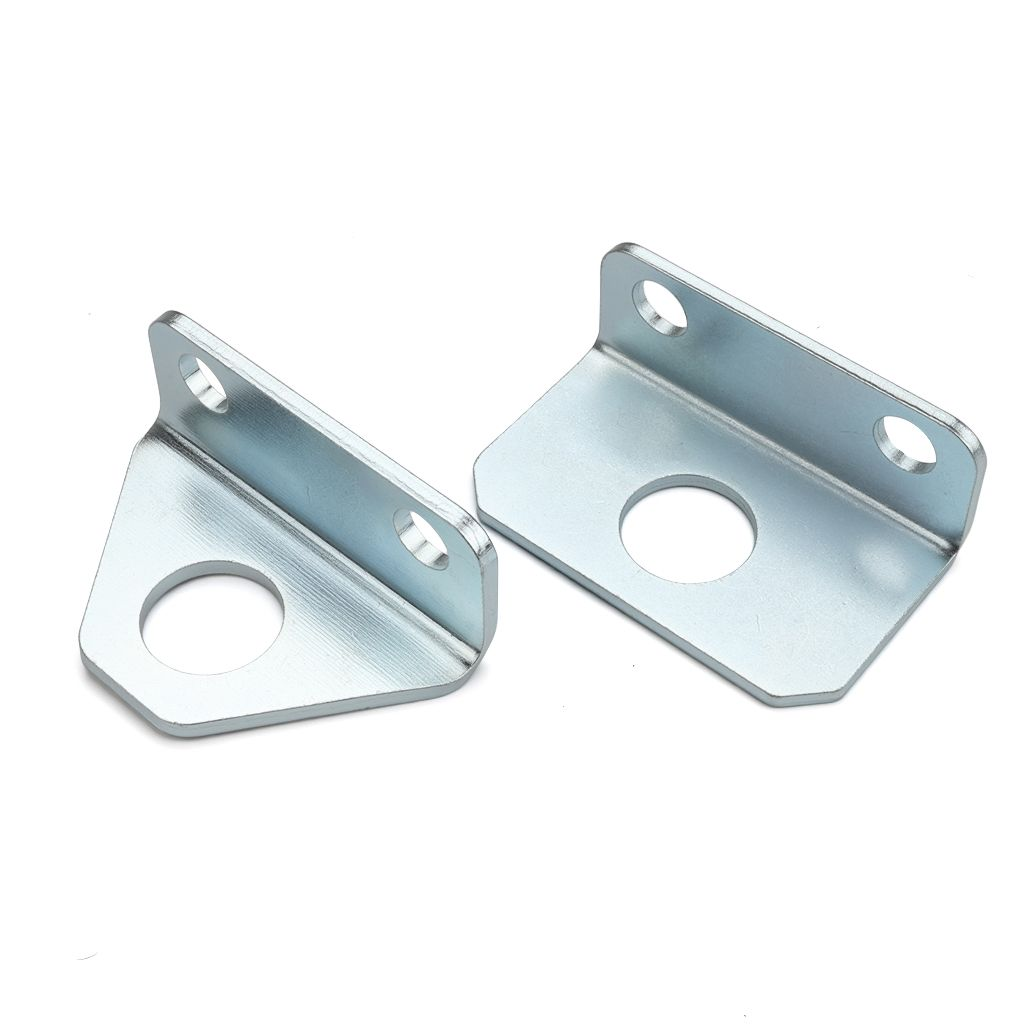

एल-आकार के लिफ्टिंग कनेक्टर और माउंटिंग ब्रैकेट

ऊपरी दाएं समूह में कैबिनेट को जोड़ने और माउंट करने वाले घटकों को शामिल किया गया है - एल-आकार के लिफ्टिंग कनेक्टर और माउंटिंग ब्रैकेट असेंबली का उपयोग कैबिनेट अनुभागों को जोड़ने या दीवार या फर्श संरचना में बाड़े को सुरक्षित करने के लिए किया जाता है। ये गैल्वेनाइज्ड कार्बन स्टील से बने होते हैं, जो इन्हें पैनल असेंबली कार्य के लिए ठोस भार-वहन क्षमता प्रदान करता है। दो वर्गाकार मॉडल इस फिटिंग के पुराने संस्करणों का प्रतिनिधित्व करते हैं; नया ट्रैपेज़ॉइडल मॉडल फ़्रेम चैनल के भीतर एक क्लीनर फिट के लिए प्रोफ़ाइल को परिष्कृत करता है। मल्टी-सेक्शन डिस्ट्रीब्यूशन कैबिनेट्स को असेंबल करने या फिक्स्ड इंस्टॉलेशन में एंकरिंग बाड़ों को जोड़ने वाले किसी भी व्यक्ति के लिए, ये कनेक्टर ही हैं जो सब कुछ एक साथ बोल्ट होने के बाद संरचना को संरेखित और स्थिर रखते हैं।

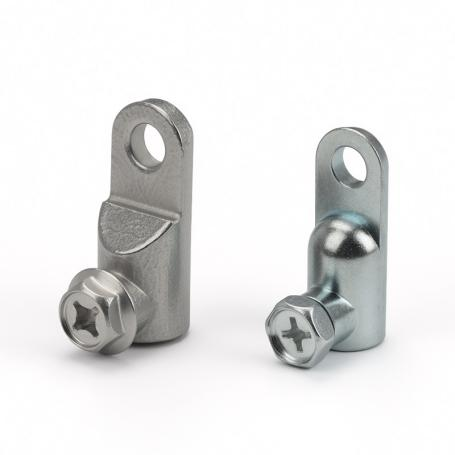

लॉक रॉड कनेक्टर्स

नीचे दाहिनी फिटिंग लॉक रॉड कनेक्टर हैं - कैबिनेट दरवाजे की पुल रॉड और लॉकिंग तंत्र के बीच की कड़ी। कनेक्टिंग रॉड लॉक सेटअप में, ये कनेक्टर रॉड सेक्शन से जुड़ते हैं और असेंबली को सुरक्षित करते हैं ताकि लॉकिंग क्रिया हैंडल से ऊपर और नीचे के बोल्ट तक साफ-साफ स्थानांतरित हो सके। विकल्पों में जिंक मिश्र धातु एम8, 304 स्टेनलेस स्टील एम8, और जिंक मिश्र धातु एम10 शामिल हैं, जो मानक औद्योगिक बाड़ों में उपयोग में आने वाले सबसे आम रॉड थ्रेड आकार को कवर करते हैं। स्टेनलेस स्टील बाहरी या उच्च आर्द्रता वाले कैबिनेट के लिए बेहतर विकल्प है जहां रॉड असेंबली समय के साथ अधिक मांग वाली स्थितियों के संपर्क में आती है।

इसे एक साथ रखना

इनमें से कोई भी फिटिंग जटिल नहीं है, लेकिन सही विशिष्टता - धागे का आकार, सामग्री और मॉडल निर्माण - असेंबली के दौरान समय बचाता है और साइट पर बेमेल घटकों की निराशा से बचाता है। कैबिनेट पैनल के निर्माण के लिए जिन्हें साफ-सुथरे तरीके से एक साथ चलने और उसी तरह बने रहने की आवश्यकता है, इन छोटे विवरणों पर शुरू से ही ध्यान देने योग्य है।
