काउंटरसंक छेद के साथ चौकोर काज

थोक कैबिनेट हिंज ऑर्डर के लिए, यिटाई लॉक सीएल235-1 और सीएल235-2 दोनों में काउंटरसंक होल्स के साथ स्क्वायर हिंज रखता है, ताकि आप आपूर्तिकर्ताओं को बदले बिना विभिन्न दरवाजे के आकार को कवर कर सकें। सीएल235-1 64 × 79 मिमी पर दोनों में से बड़ा है, जबकि 54 × 64 मिमी पर सीएल235-2 हल्के या छोटे दरवाजों पर अच्छा काम करता है। स्क्रू शामिल नहीं हैं, लेकिन अलग से ऑर्डर किया जा सकता है - आमतौर पर 1,000 के पैक में, अगर आप सीधे पहुंचते हैं तो कम मात्रा में उपलब्ध होते हैं।

मॉडल विकल्प और आयाम

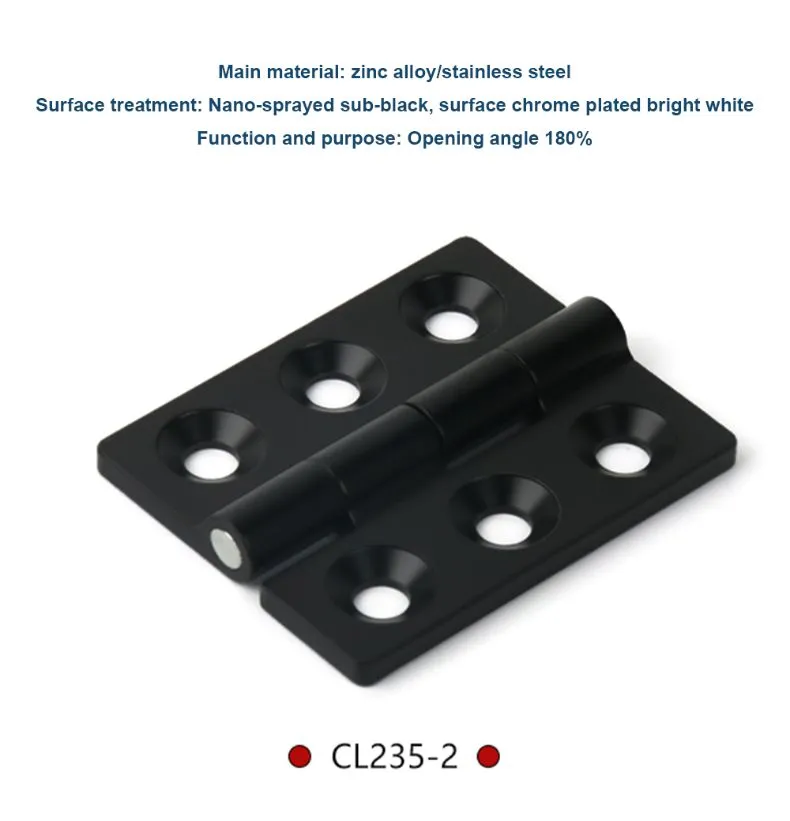

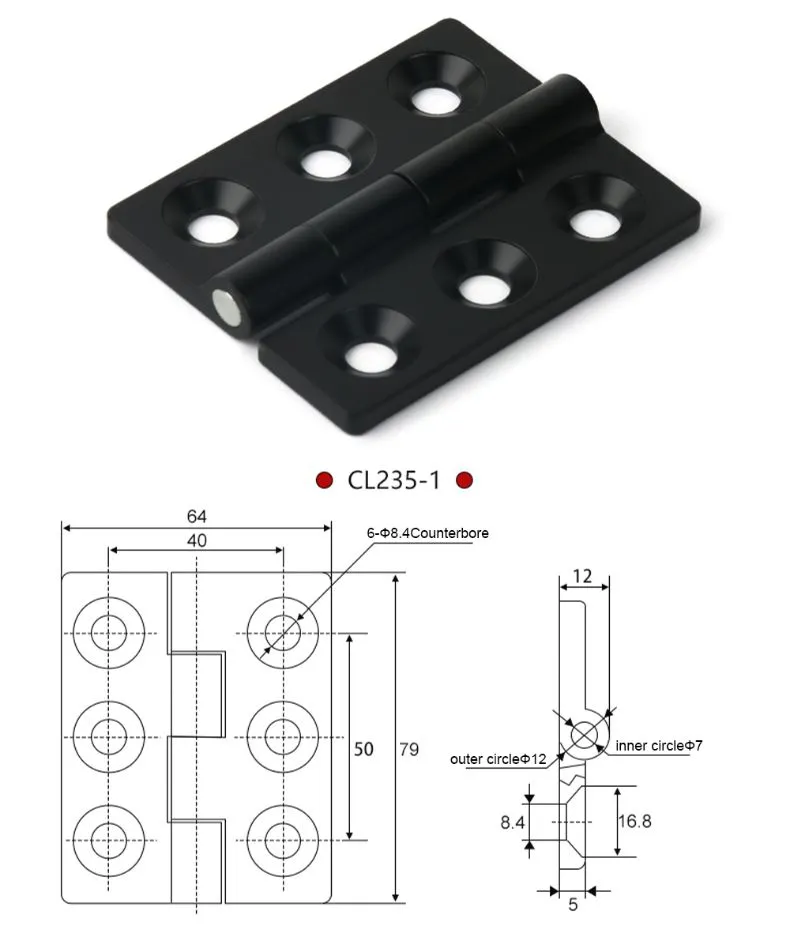

काउंटरसंक होल्स के साथ स्क्वायर हिंज दो बेस मॉडल में पेश किया गया है। CL235-1 का माप 64 × 79 मिमी है, जिंक मिश्र धातु में पत्ती की मोटाई 5 मिमी और 304 स्टेनलेस स्टील में 5.6 मिमी है। सीएल235-2 54 × 64 मिमी पर दोनों में से छोटा है, जस्ता मिश्र धातु की मोटाई 4.8 मिमी और स्टेनलेस स्टील की मोटाई 5.5 मिमी है।

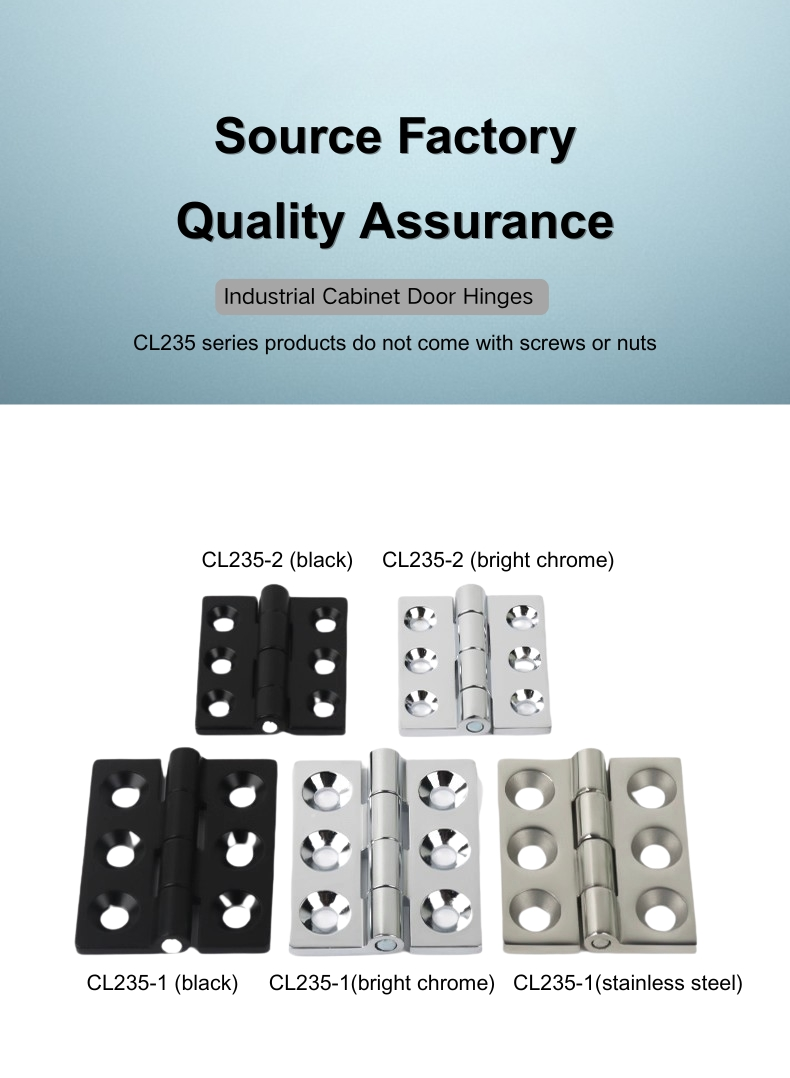

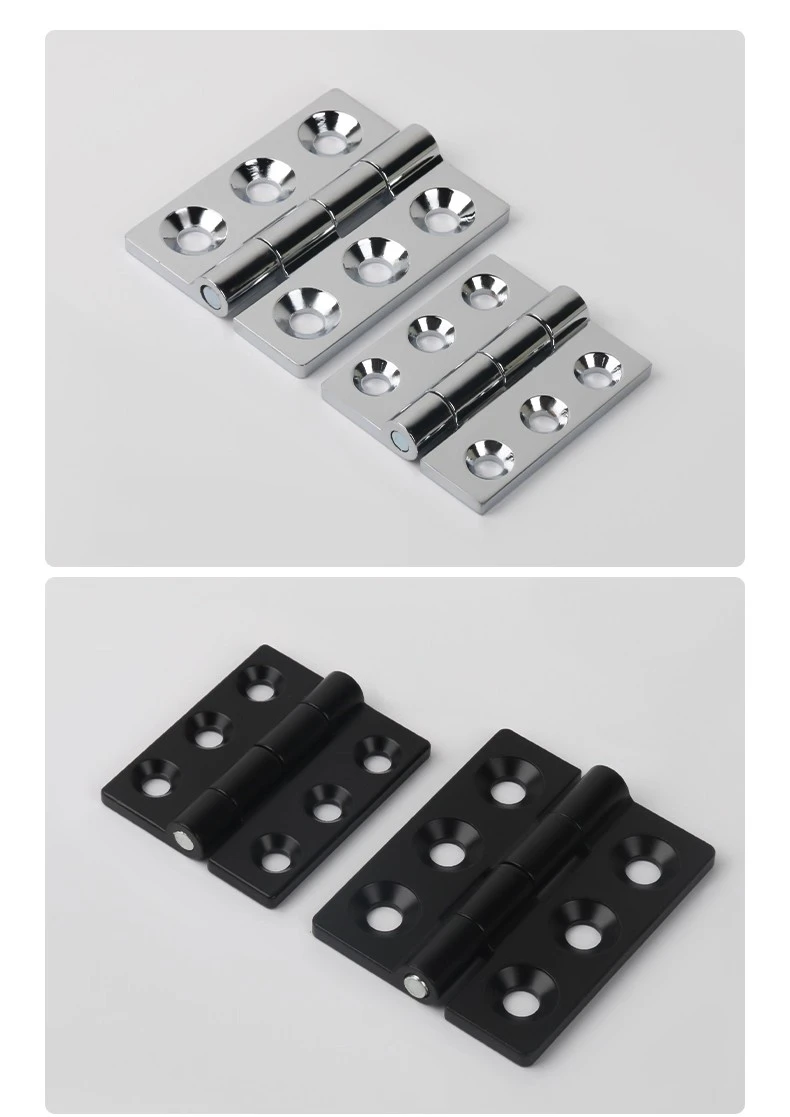

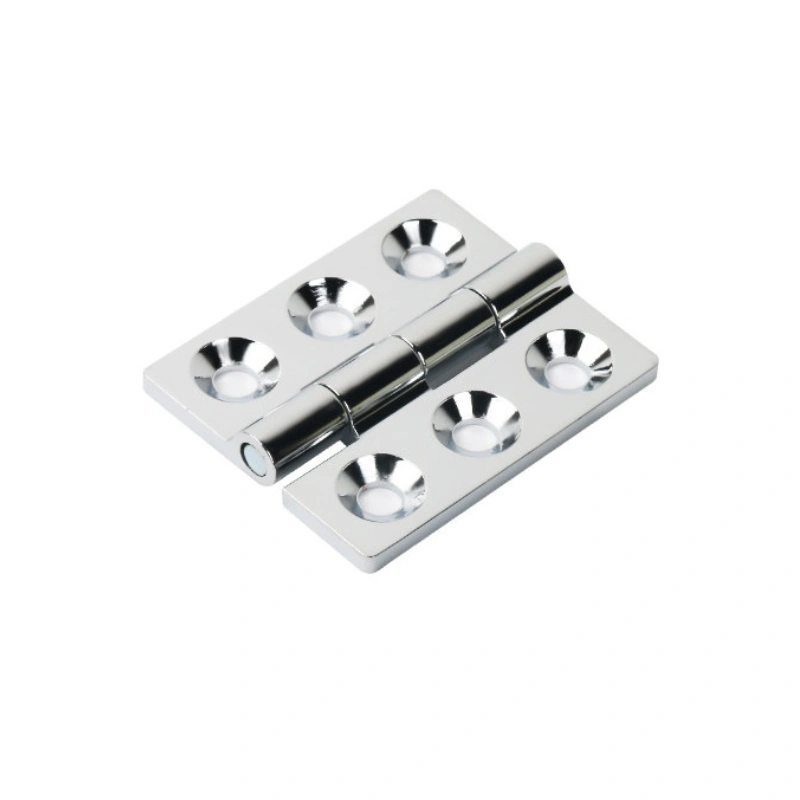

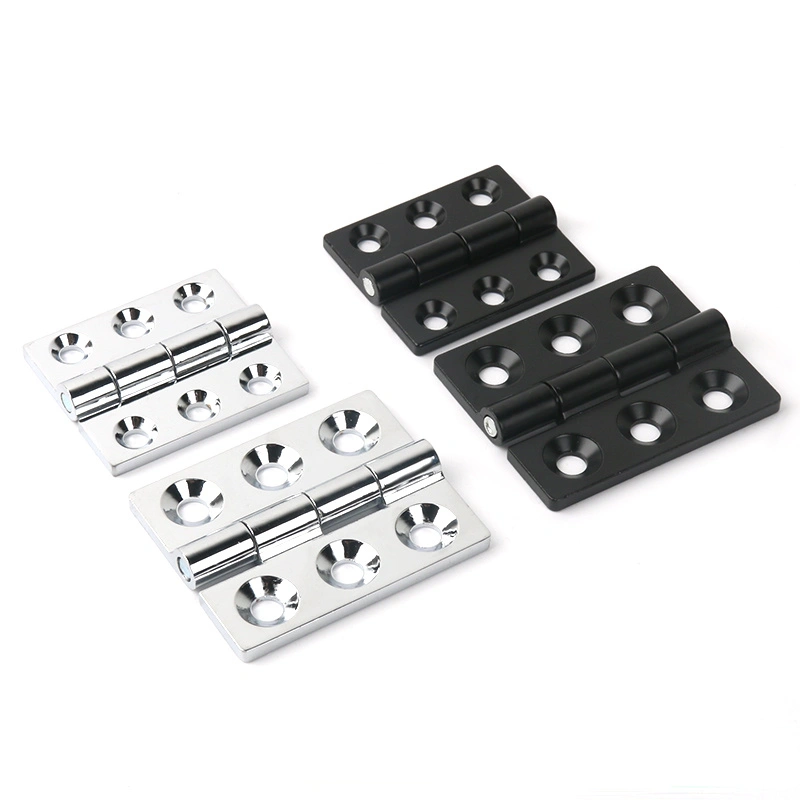

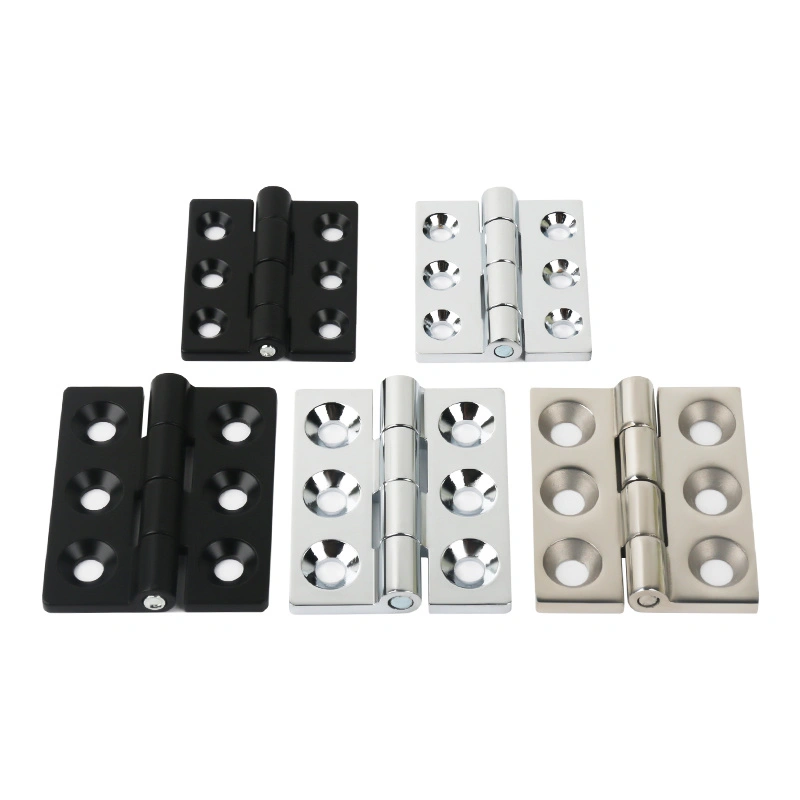

प्रत्येक मॉडल कई सामग्रियों और फ़िनिश संयोजनों में उपलब्ध है। काउंटरसंक होल्स CL235-1 और CL235-2 के साथ स्क्वायर हिंज दोनों काले जिंक मिश्र धातु और चमकदार सफेद जिंक मिश्र धातु में आते हैं। CL235-1 और CL235-2 अतिरिक्त रूप से ब्रश किए गए स्टेनलेस स्टील में उपलब्ध हैं, जो दोनों मॉडलों में कुल छह प्रकार प्रदान करते हैं। यह रेंज विनिर्देशकों को कैबिनेट की सतह या ऑपरेटिंग वातावरण के साथ हिंज फिनिश से मेल खाने की अनुमति देती है।

काउंटरसंक होल विशिष्टताएँ

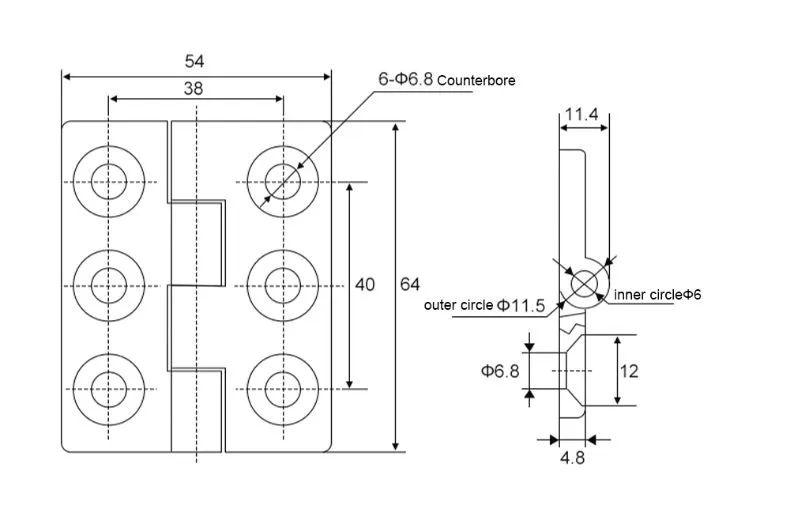

काउंटरसंक होल के साथ स्क्वायर हिंज पर काउंटरसंक छेद प्रत्येक मॉडल और सामग्री से मेल खाने के लिए आकार के होते हैं। CL235-1 पर, काउंटरसिंक का व्यास जिंक मिश्र धातु संस्करणों के लिए Φ8.5 मिमी और स्टेनलेस स्टील संस्करणों के लिए Φ9.5 मिमी है। CL235-2 पर, दोनों सामग्री प्रकारों में काउंटरसिंक का व्यास Φ6.8 मिमी है।

पेंच चयन में दरवाजे के पैनल की मोटाई, काज की पत्ती की मोटाई और काउंटरसिंक की गहराई को ध्यान में रखना चाहिए। काउंटरसंक होल्स के साथ स्क्वायर हिंज को डिज़ाइन किया गया है ताकि सही ढंग से चयनित स्क्रू पत्ती की सतह के ठीक नीचे या नीचे बैठें। पेंच हिंज के साथ शामिल नहीं हैं लेकिन अलग से खरीदे जा सकते हैं; मानक पैक 1,000 टुकड़े या अधिक हैं, और पूछताछ पर कम मात्रा में उपलब्ध हैं।

सामग्री और सतह फ़िनिश

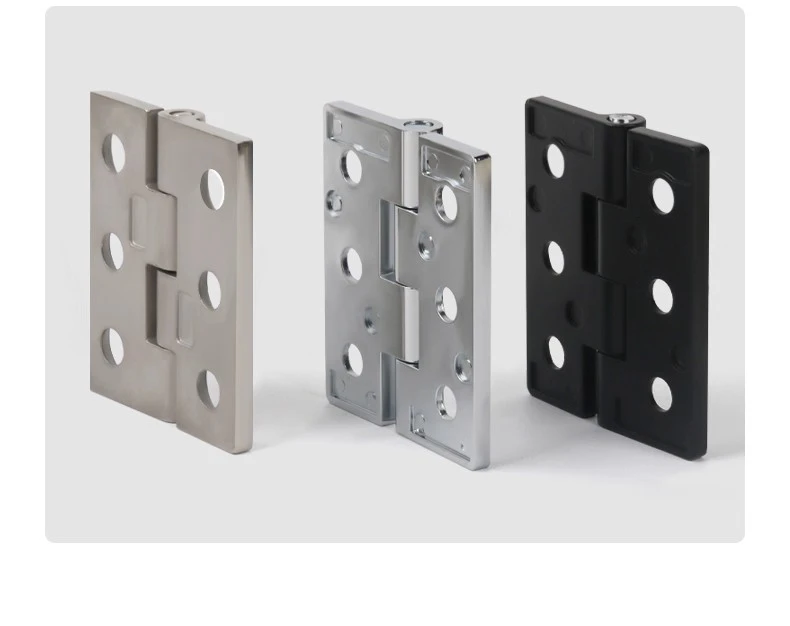

काउंटरसंक होल्स के साथ स्क्वायर हिंज का निर्माण डाई कास्टिंग द्वारा किया जाता है, जो उत्पादन बैचों में प्रत्येक पत्ती को सटीक आयामी स्थिरता देता है। जिंक मिश्र धातु संस्करण या तो चमकदार काले या चमकीले सफेद रंग में तैयार किए जाते हैं - दोनों इनडोर कैबिनेट वातावरण के लिए उपयुक्त टिकाऊ कोटिंग विकल्प हैं। स्टेनलेस स्टील संस्करण ब्रश फिनिश के साथ 304 ग्रेड सामग्री का उपयोग करते हैं, जो आर्द्र या हल्के संक्षारक परिवेश में बाड़ों के लिए उपयुक्त संक्षारण प्रतिरोध प्रदान करता है।

यह ध्यान देने योग्य है कि काउंटरसंक होल्स के साथ स्क्वायर हिंज के स्टेनलेस स्टील वेरिएंट में इसके जिंक मिश्र धातु समकक्ष की तुलना में थोड़ी अधिक पत्ती की मोटाई होती है - CL235-1 पर 5.6 मिमी बनाम 5 मिमी, और CL235-2 पर 5.5 मिमी बनाम 4.8 मिमी। दरवाजे की निकासी की गणना करते समय या स्टेनलेस स्टील इंस्टॉलेशन के लिए स्क्रू की लंबाई का चयन करते समय इस अंतर को ध्यान में रखा जाना चाहिए।

अनुप्रयोग परिदृश्य

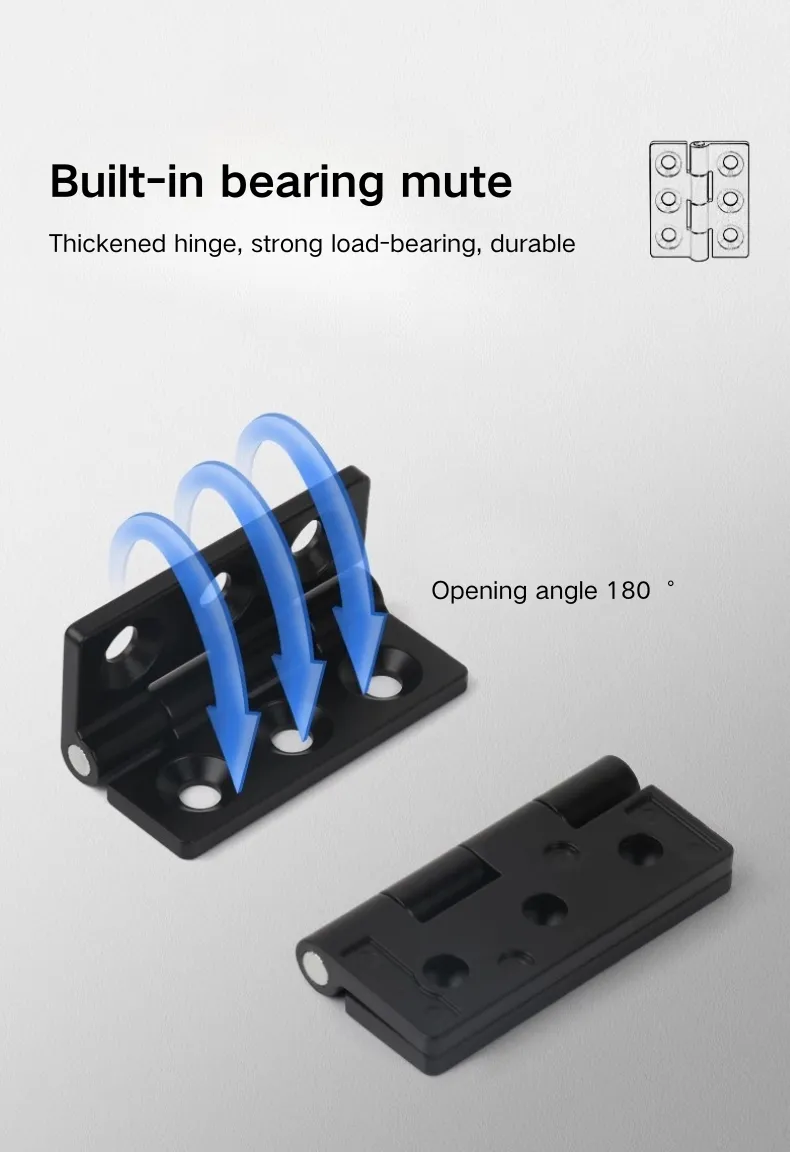

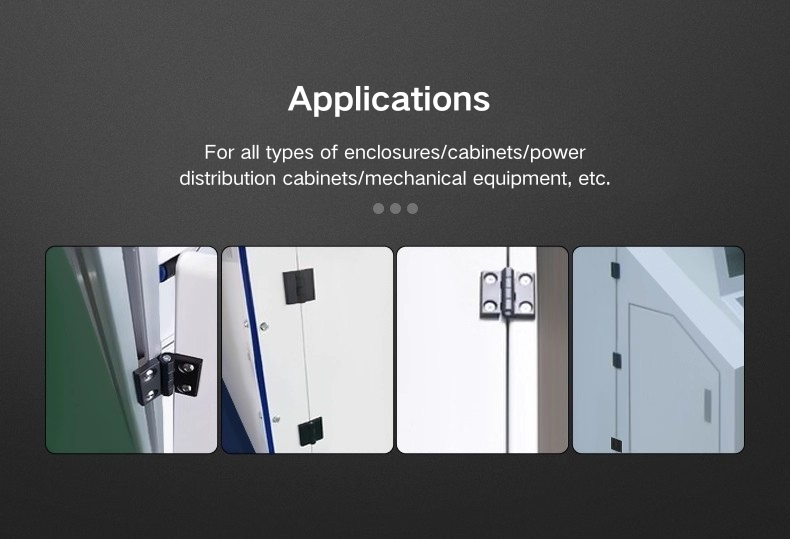

काउंटरसंक होल्स के साथ स्क्वायर हिंज कई अलग-अलग प्रकार के कैबिनेट में बदल जाता है - वितरण बक्से, स्विचगियर बाड़े, नियंत्रण पैनल, और एल्यूमीनियम प्रोफ़ाइल फ्रेम कैबिनेट सभी सामान्य फिट होते हैं। चौकोर पत्ती सपाट बैठती है और एक ठोस असर वाली सतह देती है, जो उन दरवाजों पर अच्छी तरह टिकती है जो नियमित रूप से खुलते और बंद होते हैं या जिन्हें थोड़ा वजन उठाने की आवश्यकता होती है।

जहां काउंटरसंक होल्स के साथ स्क्वायर हिंज को निर्दिष्ट किया जाता है, वहां दरवाजे के चेहरे को साफ और सुव्यवस्थित रहने की आवश्यकता होती है। स्क्रू के फ्लश होने से, रखरखाव के दौरान वायरिंग या रुकावट को पकड़ने के लिए सतह पर कोई हार्डवेयर खड़ा नहीं होता है। काला जस्ता मिश्र धातु संस्करण अंधेरे या पाउडर-लेपित अलमारियाँ पर जाता है; ब्रश किए गए स्टेनलेस को बाहरी बाड़ों के लिए या जहां भी नमी एक कारक है, के लिए चुना जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: इस कैबिनेट काज के लिए दो उपलब्ध आकार क्या हैं?

CL235-1 का माप 64*79 मिमी और CL235-2 का माप 54*64 मिमी है। दोनों जिंक मिश्र धातु और ब्रश 304 स्टेनलेस स्टील में उपलब्ध हैं, जिंक मिश्र धातु संस्करण भी काले और चमकीले सफेद फिनिश में पेश किए जाते हैं।

Q2: कौन से फ़िनिश विकल्प उपलब्ध हैं?

CL235-1 और CL235-2 कैबिनेट टिका काले जिंक मिश्र धातु, चमकदार सफेद जिंक मिश्र धातु और ब्रश स्टेनलेस स्टील में आते हैं। मौजूदा रेंज में कोई मिरर या पेंटेड स्टेनलेस विकल्प नहीं है।

Q3: क्या हिंज के साथ स्क्रू भी शामिल हैं?

पेंच शामिल नहीं हैं. वे अलग-अलग बेचे जाते हैं, आमतौर पर 1,000 टुकड़ों या उससे अधिक के पैक में। छोटी मात्रा के लिए, खरीदार अपनी आवश्यक मात्रा के आधार पर मूल्य निर्धारण का अनुरोध करने के लिए सीधे यिताई लॉक से संपर्क कर सकते हैं।

Q4: मैं स्क्रू की सही लंबाई कैसे चुनूं?

स्क्रू की लंबाई का चयन आपके दरवाजे के पैनल की मोटाई, हिंज लीफ की मोटाई और आप काउंटरसिंक में स्क्रू को कितनी गहराई तक रखना चाहते हैं, के आधार पर किया जाना चाहिए। CL235-1 पर काउंटरसिंक का व्यास जिंक मिश्र धातु के लिए Φ8.5 मिमी और स्टेनलेस स्टील के लिए Φ9.5 मिमी है; CL235-2 पर यह दोनों प्रकार की सामग्री के लिए Φ6.8 मिमी है।

Q5: जिंक मिश्र धातु और स्टेनलेस स्टील संस्करणों के बीच मोटाई में क्या अंतर है?

CL235-1 पर, जिंक मिश्र धातु की पत्ती 5 मिमी मोटी है और स्टेनलेस स्टील की पत्ती 5.6 मिमी है। CL235-2 पर, जिंक मिश्र धातु 4.8 मिमी और स्टेनलेस स्टील 5.5 मिमी है। पेंच की लंबाई का चयन करते समय और दरवाजे की निकासी की गणना करते समय इस मोटाई के अंतर को ध्यान में रखा जाना चाहिए।

Q6: क्या यह काज बाहरी बाड़ों के लिए उपयुक्त है?

ब्रश किया हुआ 304 स्टेनलेस स्टील संस्करण अपने संक्षारण प्रतिरोध के कारण बाहरी या उच्च आर्द्रता वाले वातावरण के लिए उपयुक्त है। जिंक मिश्र धातु संस्करण इनडोर कैबिनेट अनुप्रयोगों के लिए बेहतर अनुकूल हैं जहां नमी का जोखिम सीमित है।

Q7: किस विनिर्माण प्रक्रिया का उपयोग किया जाता है?

इस कैबिनेट हिंज के जिंक मिश्र धातु और स्टेनलेस स्टील दोनों संस्करण डाई कास्टिंग द्वारा निर्मित होते हैं, जो उत्पादन के दौरान आयामी स्थिरता और साफ छेद ज्यामिति सुनिश्चित करता है।

Q8: क्या इस काज का उपयोग एल्यूमीनियम प्रोफाइल कैबिनेट फ्रेम पर किया जा सकता है?

हाँ। चौकोर पत्ती का डिज़ाइन और काउंटरसंक होल लेआउट इस कैबिनेट काज को एल्यूमीनियम प्रोफाइल कैबिनेट डोर असेंबली के साथ संगत बनाता है, बशर्ते माउंटिंग सतह में उपयोग की जा रही स्क्रू लंबाई को स्वीकार करने के लिए पर्याप्त मोटाई हो।
