पूरी तरह से छुपा हुआ स्टेनलेस स्टील काज

यिताई लॉक से छुपाए गए कैबिनेट टिका की थोक सोर्सिंग के लिए, पूरी तरह से छुपा हुआ स्टेनलेस स्टील काज CL138 दो सामग्रियों और दो क्लैंप रंगों में चार वेरिएंट को कवर करता है। स्टेनलेस स्टील संस्करण आर्द्र या संक्षारक वातावरण में बाड़ों के लिए प्राकृतिक पसंद हैं, जबकि कार्बन स्टील विकल्प मानक इनडोर वितरण कैबिनेट निर्माण के लिए अच्छी तरह से काम करते हैं। क्लैंप का रंग - काला या लाल - एक कार्यात्मक के बजाय एक दृश्य अंतर है, इसलिए वहां चयन मौजूदा कैबिनेट हार्डवेयर को प्राथमिकता देने या मिलान करने पर निर्भर करता है।

संरचना और आयाम

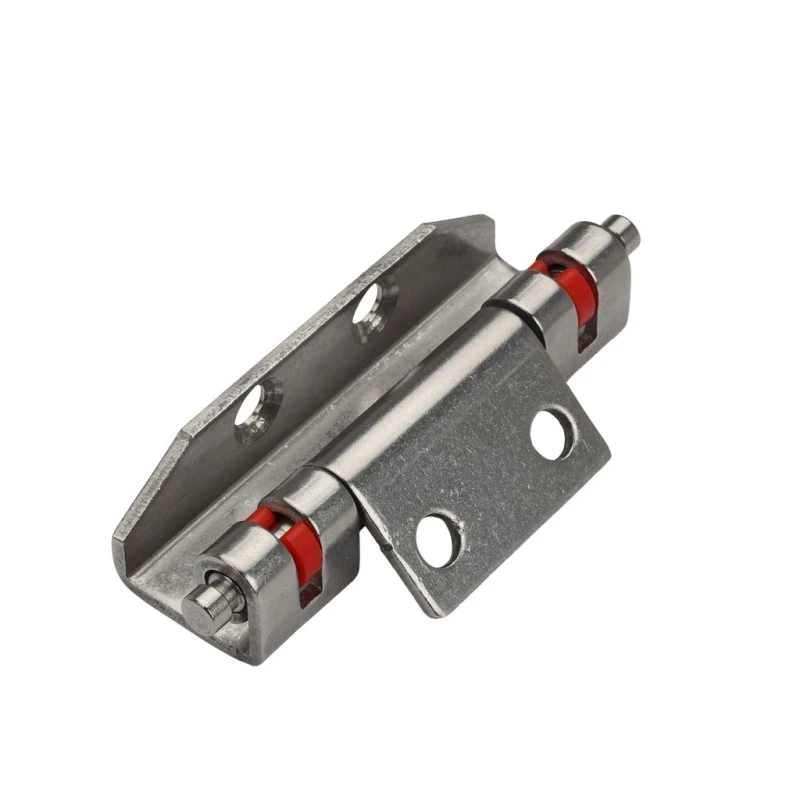

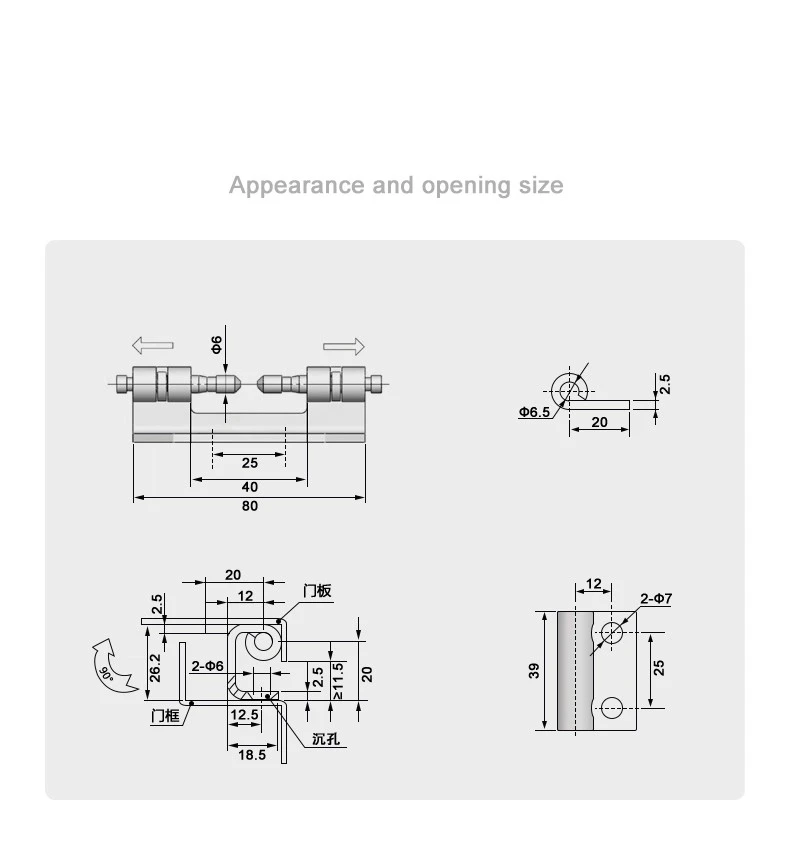

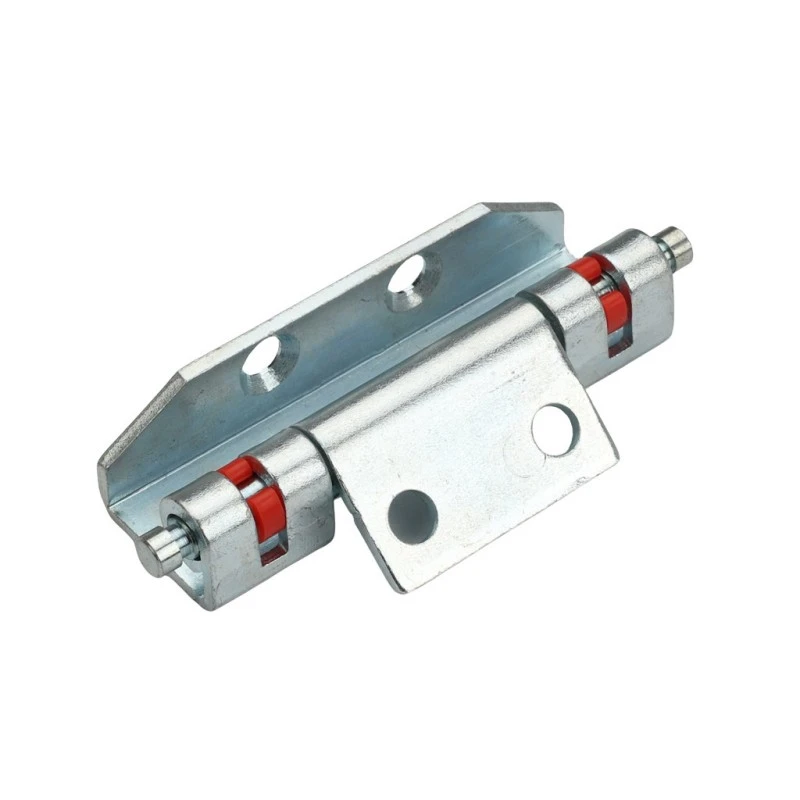

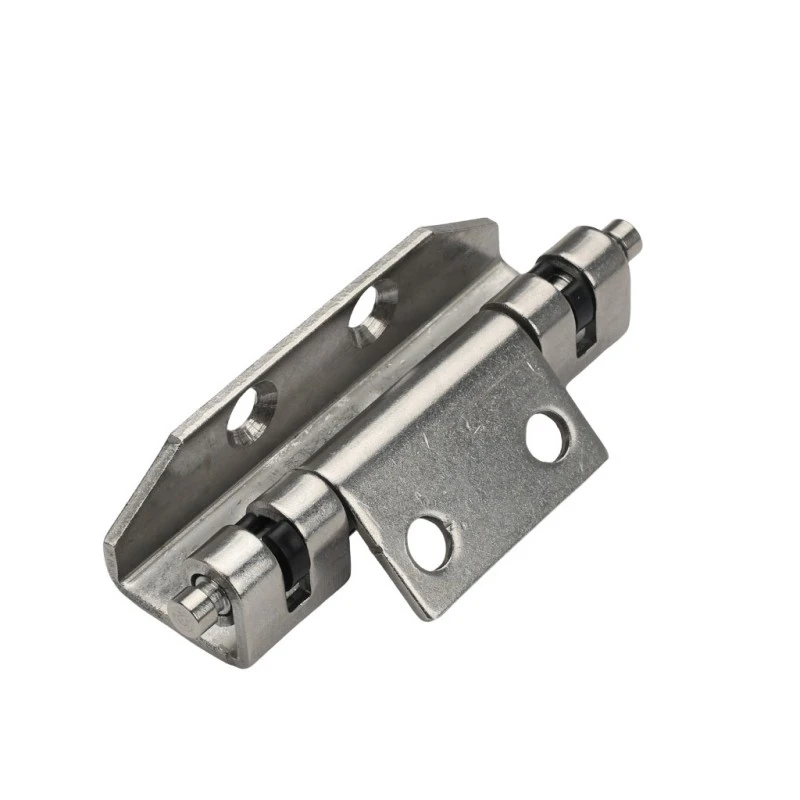

पूरी तरह से छुपाए गए स्टेनलेस स्टील हिंज की कुल लंबाई 80 मिमी है, जिसमें हिंज बॉडी 40 मिमी और दो बैरल सिरों के बीच 25 मिमी का आंतरिक विस्तार है। बैरल का व्यास Φ6 मिमी है, और दो बैरल खंड प्रत्येक केंद्र शरीर से बाहर की ओर बढ़ते हैं, जिससे काज को इसकी विशिष्ट डम्बल प्रोफ़ाइल मिलती है। क्लैंप असेंबली बैरल के सिरों पर बैठती है और वही है जो दरवाजे के फ्रेम चैनल के साथ काज को जोड़े रखती है।

पूरी तरह से छुपाए गए स्टेनलेस स्टील हिंज की माउंटिंग प्लेट 39 मिमी लंबी और 25 मिमी चौड़ी है, जिसमें किनारे से 12 मिमी की दूरी पर दो Φ7 मिमी माउंटिंग छेद हैं। फ़्रेम साइड 12.5 मिमी बेस, दो Φ6 मिमी बैरल छेद और ≥11.5 मिमी के काउंटरसंक अवकाश के साथ 18.5 मिमी की कुल गहराई दिखाता है। Φ6.5 मिमी क्लैंप पिन 20 मिमी सगाई की लंबाई के साथ पत्ती के चेहरे पर 2.5 मिमी गर्व से बैठता है।

इंस्टालेशन और माउंटिंग

पूरी तरह से छुपा हुआ स्टेनलेस स्टील हिंज वेल्डिंग द्वारा स्थापित किया गया है - माउंटिंग प्लेट को दरवाजे के पैनल पर वेल्ड किया गया है और हिंज बॉडी असेंबली के दौरान फ्रेम चैनल से जुड़ती है। 90° खुलने का मतलब है कि दरवाजा कैबिनेट के मुख से समकोण पर झूलता है, जो अधिकांश वितरण और नियंत्रण कैबिनेट कॉन्फ़िगरेशन के लिए मानक पहुंच आवश्यकताओं को कवर करता है।

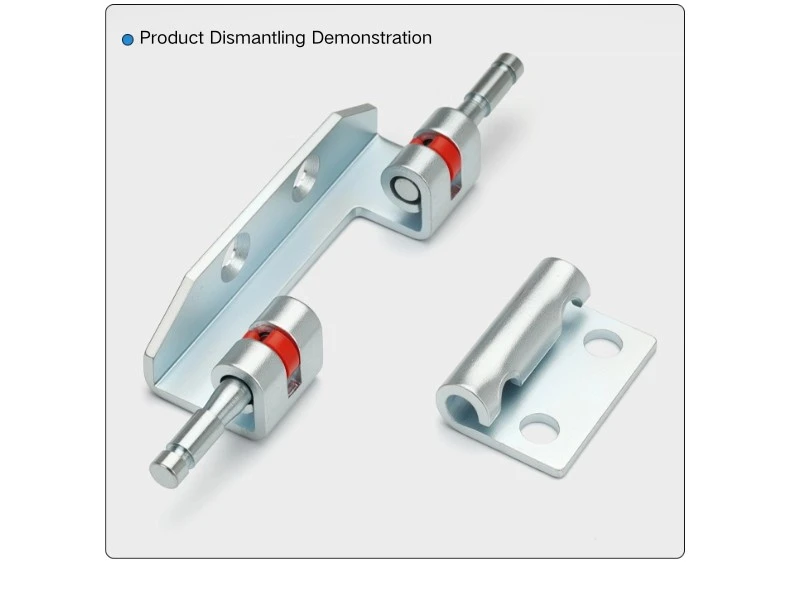

एक बार वेल्ड हो जाने के बाद, पूरी तरह से छुपा हुआ स्टेनलेस स्टील काज फ्रेम प्रोफ़ाइल के भीतर छिपा हुआ बैठता है ताकि बैरल और क्लैंप असेंबली बाहर से छिपी रहे। प्रत्येक बैरल के सिरे पर क्लैंप तंत्र काज को फ्रेम चैनल में लॉक कर देता है और जरूरत पड़ने पर दरवाजे को हटाने के लिए छोड़ा जा सकता है। यह छुपा हुआ जुड़ाव हिंज को रिटल कैबिनेट फ्रेम सिस्टम के साथ संगत बनाता है, जहां चैनल ज्यामिति इस प्रकार के रिकेस्ड हिंज माउंटिंग के लिए उपयुक्त होती है।

सामग्री और क्लैंप विकल्प

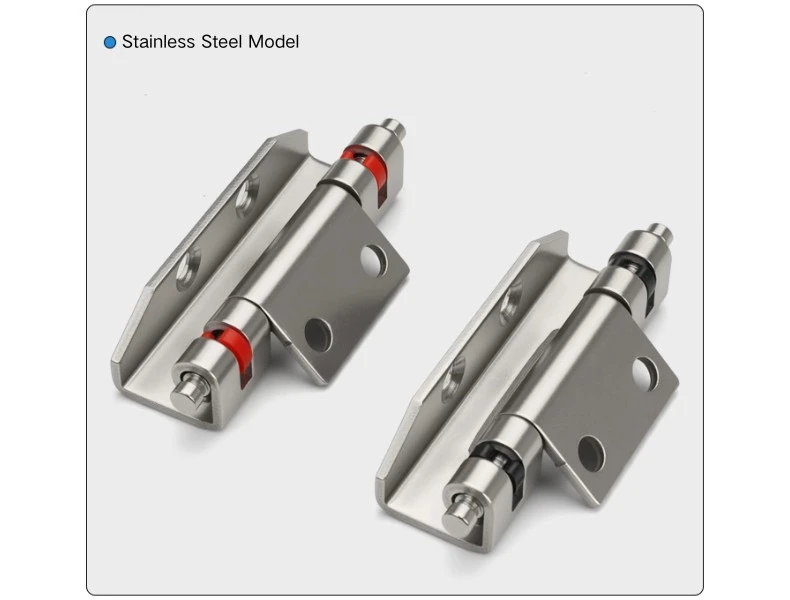

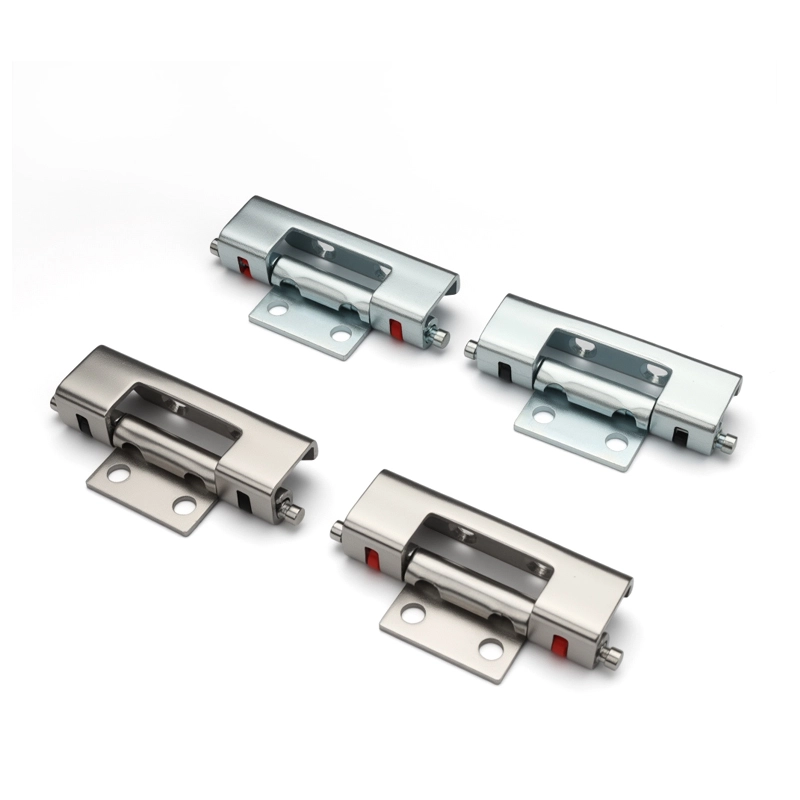

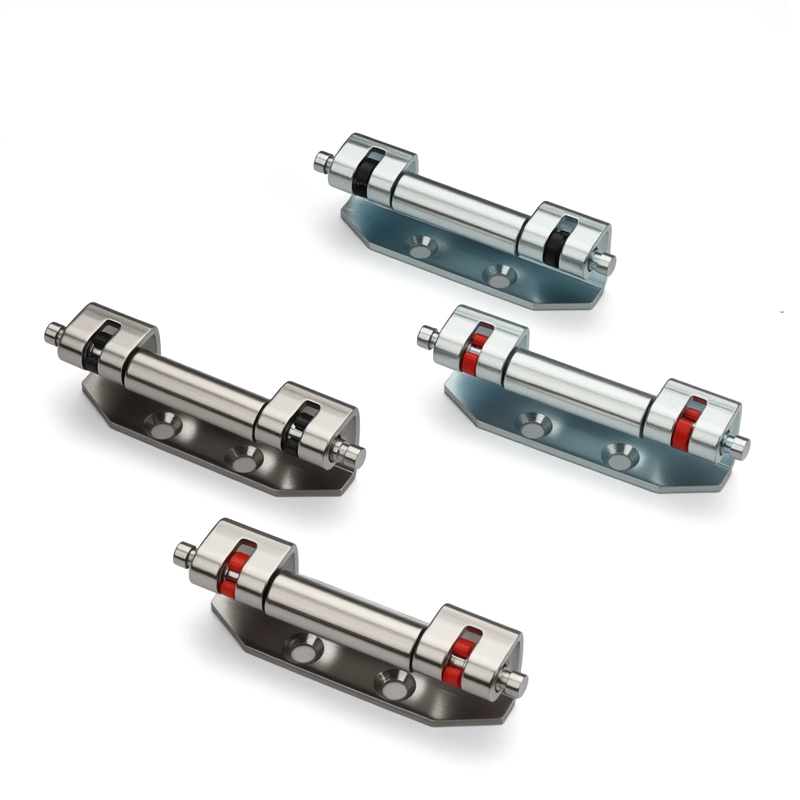

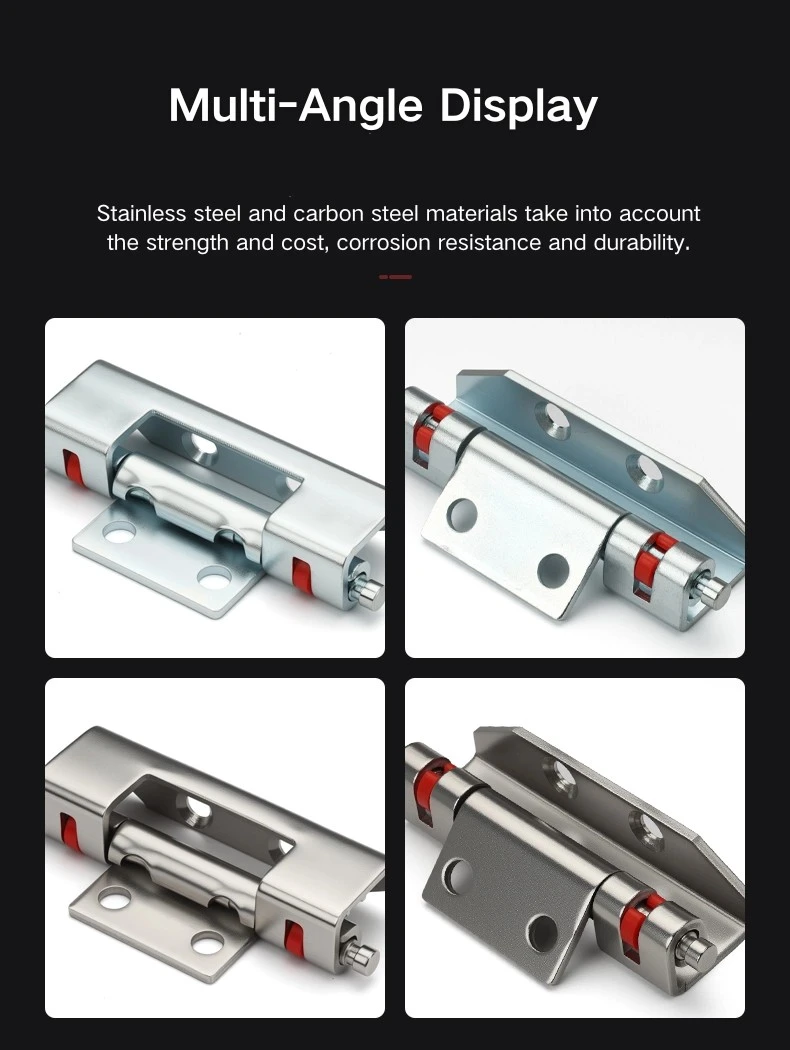

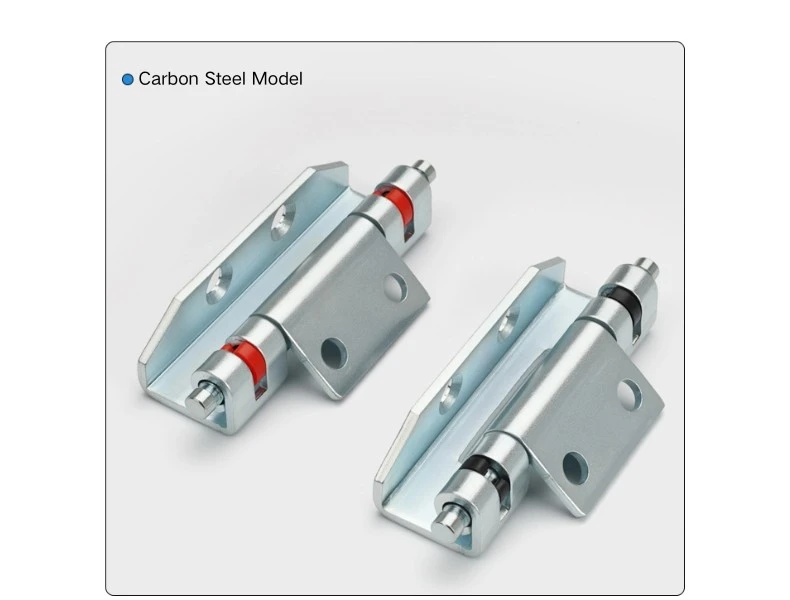

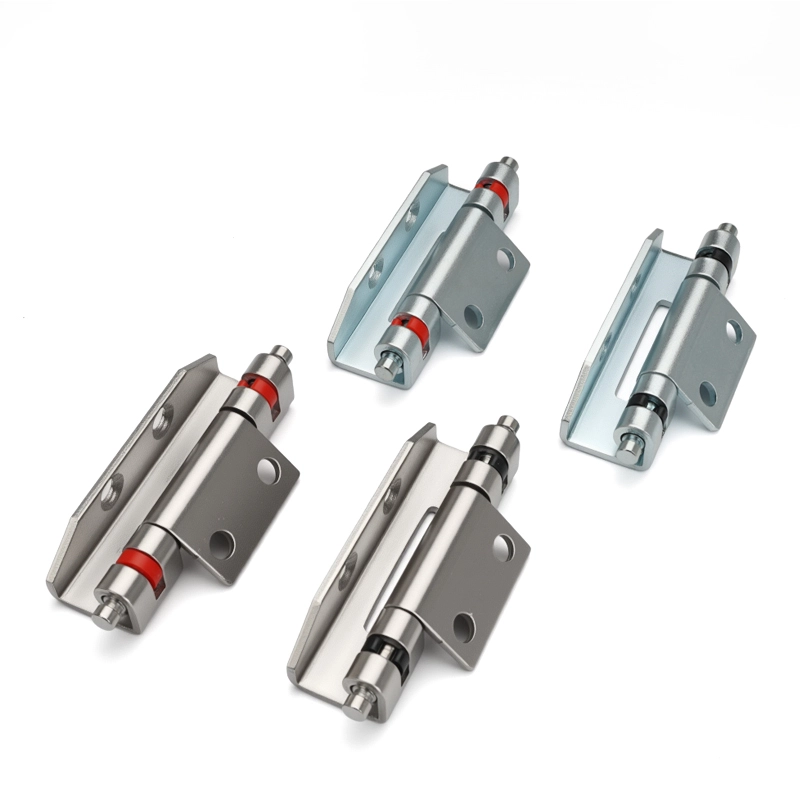

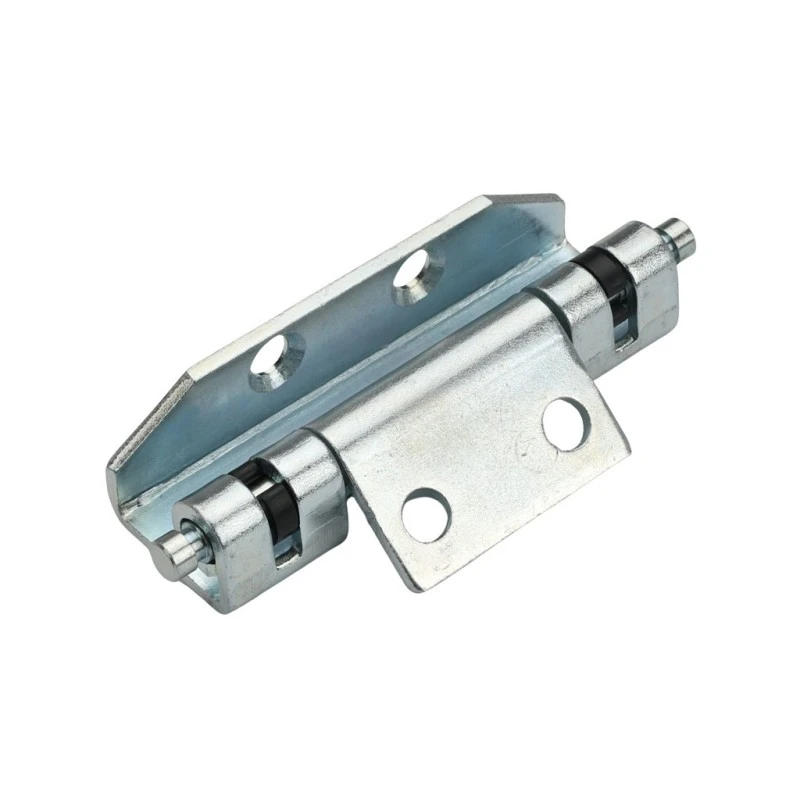

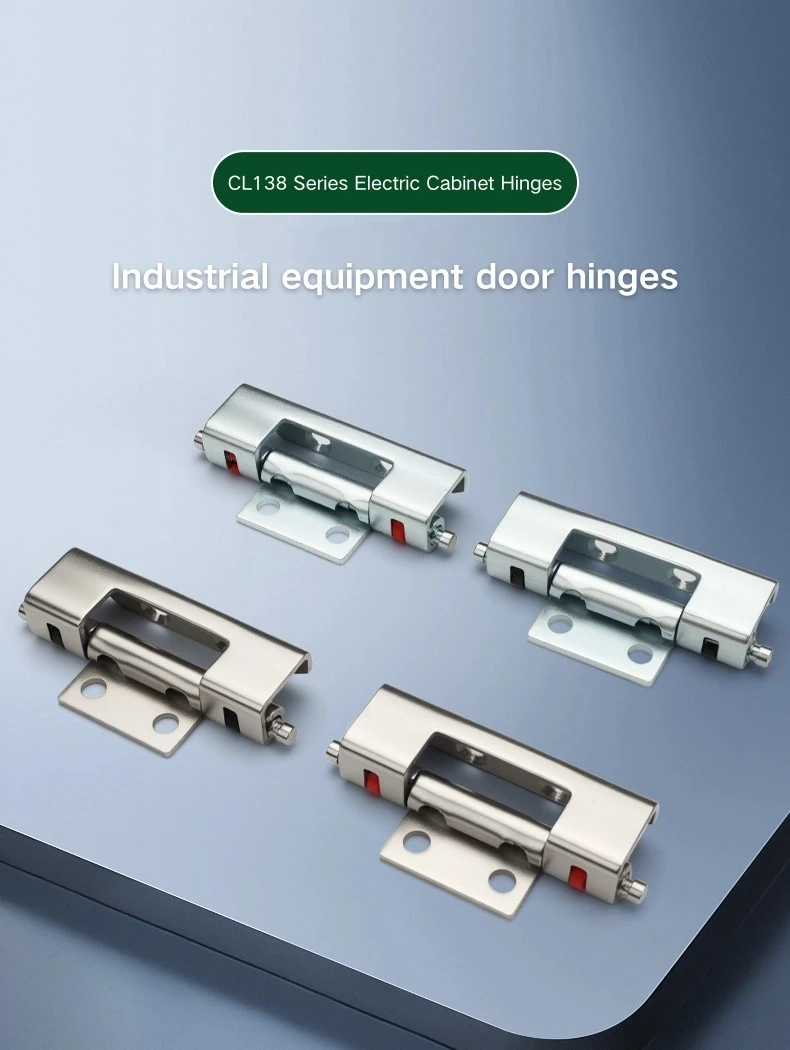

पूरी तरह से छुपा हुआ स्टेनलेस स्टील काज कार्बन स्टील और स्टेनलेस स्टील में उपलब्ध है, दोनों सामग्रियों में काले या लाल क्लैंप रंग हैं - कुल मिलाकर चार प्रकार। स्टेनलेस स्टील संस्करण आर्द्र स्थानों, बाहरी प्रतिष्ठानों, या ऐसे वातावरण में बाड़ों के लिए बेहतर उपयुक्त है जहां समय के साथ संक्षारण प्रतिरोध मायने रखता है। कार्बन स्टील शुष्क इनडोर कैबिनेट अनुप्रयोगों के लिए उपयुक्त है जहां फिनिश आवश्यकताएं अधिक मानक हैं।

पूरी तरह से छुपाए गए स्टेनलेस स्टील हिंज पर क्लैंप का रंग - काला या लाल - एक कॉस्मेटिक अंतर है, दोनों के बीच सामग्री या भार क्षमता में कोई अंतर नहीं है। लाल क्लैंप का उपयोग कभी-कभी विशिष्ट कैबिनेट लाइनों पर एक दृश्य संकेतक के रूप में या बहु-दरवाजे के बाड़ों पर काज की स्थिति को अलग करने के लिए किया जाता है; काले क्लैंप अधिक सामान्य डिफ़ॉल्ट हैं। किसी भी तरह, प्रदर्शन समान है.

अनुप्रयोग परिदृश्य

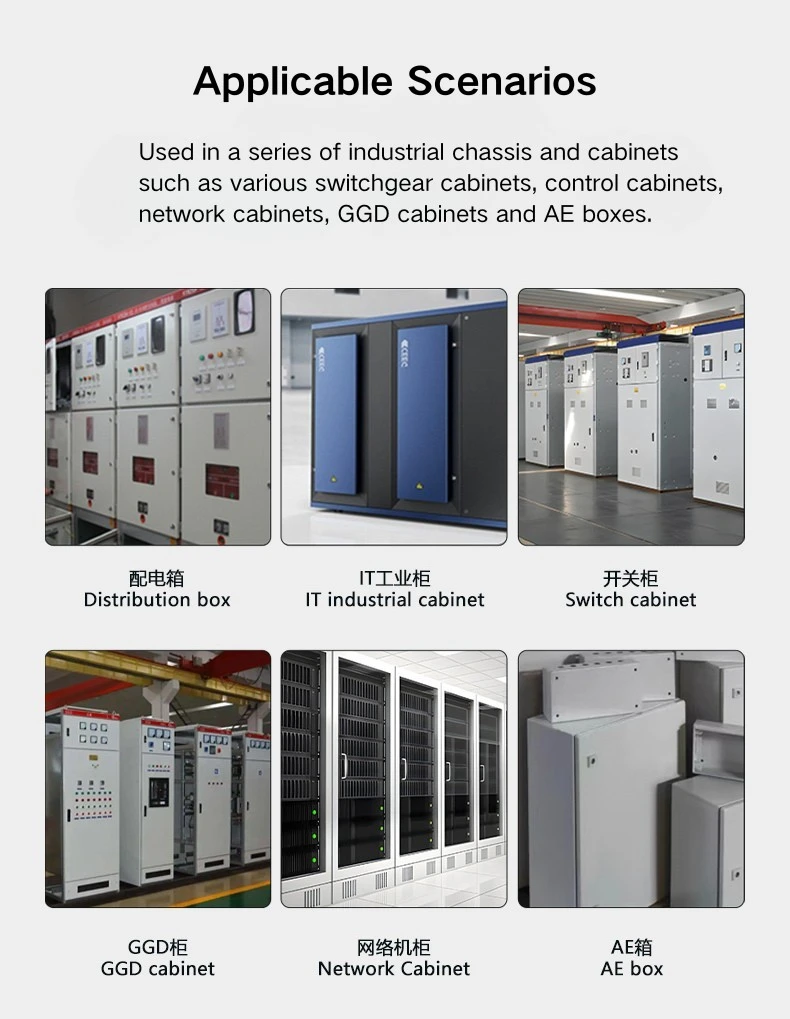

पूरी तरह से छुपा हुआ स्टेनलेस स्टील हिंज का उपयोग वितरण कैबिनेट, नियंत्रण उपकरण बाड़ों और स्विचगियर पैनलों पर किया जाता है जहां फ्लश, हार्डवेयर-मुक्त दरवाजे के बाहरी हिस्से की आवश्यकता होती है। पूरी तरह से छिपी हुई प्रोफ़ाइल दरवाज़ा बंद होने पर काज को दृष्टि से दूर रखती है, जो दृश्य स्थानों - सर्वर रूम, नियंत्रण कक्ष, या सार्वजनिक उपयोगिता स्थानों - में स्थापित अलमारियाँ के लिए उपयुक्त है - जहां खुला काज हार्डवेयर जगह से बाहर दिखेगा।

रिटल कैबिनेट फ्रेम के साथ संगतता पूरी तरह से छुपाए गए स्टेनलेस स्टील हिंज को निर्माताओं या पहले से ही उस फ्रेम सिस्टम के साथ काम करने वाले इंटीग्रेटर्स के लिए एक सीधा ड्रॉप-इन विकल्प बनाती है। स्टेनलेस स्टील संस्करण बाहरी या उच्च आर्द्रता वाले बाड़ों की संक्षारण आवश्यकताओं को संभालता है, और कार्बन स्टील विकल्प मानक इनडोर वितरण कैबिनेट के बड़े हिस्से को कवर करता है जहां लागत और पर्यावरणीय स्थिति दोनों मध्यम होती हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: CL138 के लिए कौन से वेरिएंट उपलब्ध हैं?

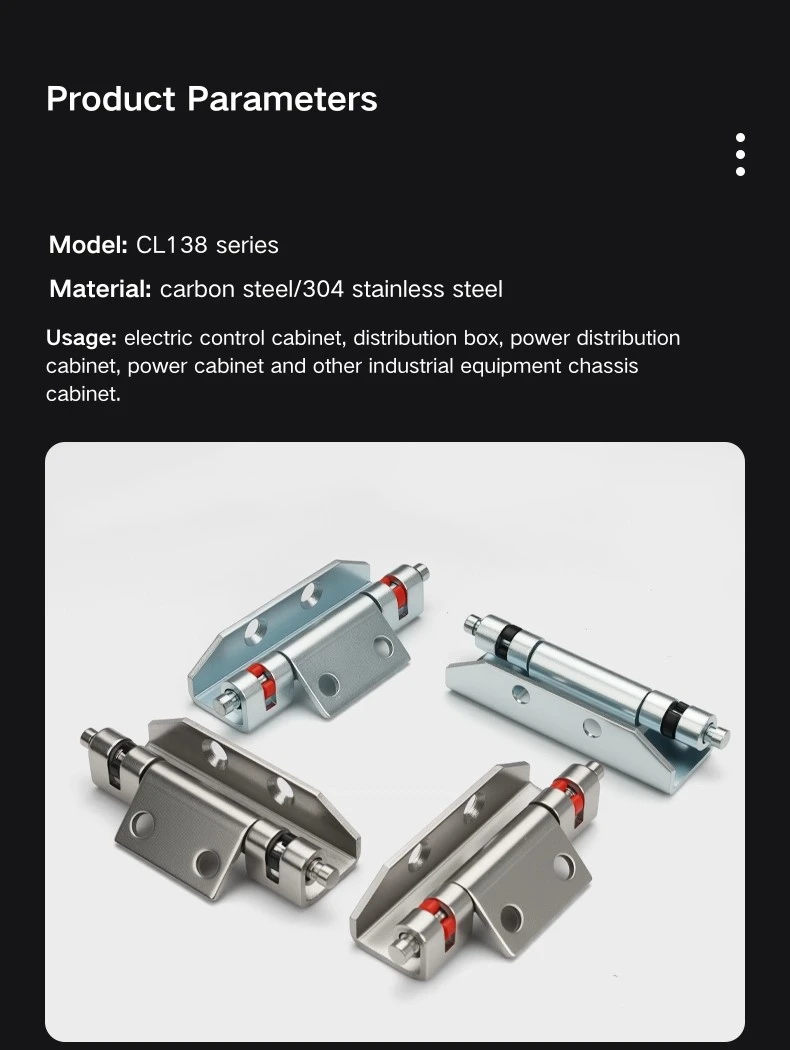

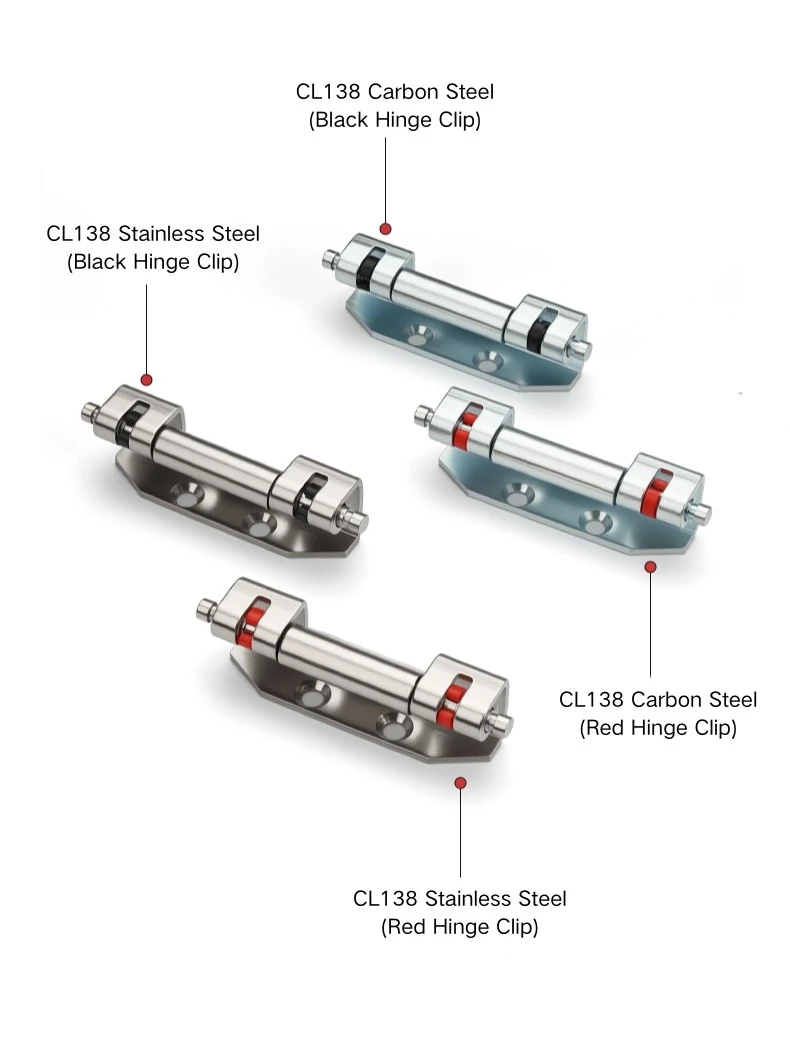

CL138 चार प्रकारों में आता है: काले क्लैंप के साथ कार्बन स्टील, लाल क्लैंप के साथ कार्बन स्टील, काले क्लैंप के साथ स्टेनलेस स्टील, और लाल क्लैंप के साथ स्टेनलेस स्टील। क्लैंप का रंग केवल कॉस्मेटिक है - काले और लाल के बीच कोई कार्यात्मक अंतर नहीं है।

Q2: CL138 का उद्घाटन कोण क्या है?

CL138 छुपा हुआ काज 90° तक खुलता है, जो वितरण कैबिनेट और नियंत्रण संलग्नक दरवाजों के लिए मानक पहुंच आवश्यकताओं को कवर करता है।

Q3: CL138 कैसे स्थापित किया जाता है?

सीएल138 को वेल्डेड किया गया है - कैबिनेट निर्माण के दौरान माउंटिंग प्लेट को दरवाजे के पैनल पर वेल्ड किया जाता है, और हिंज बॉडी फ्रेम चैनल से जुड़ती है। इस मॉडल के लिए कोई स्क्रू-माउंट विकल्प नहीं है।

Q4: क्या CL138 रित्तल कैबिनेट के साथ संगत है?

हां, CL138 छुपा हुआ काज रिटल कैबिनेट फ्रेम के साथ संगत है। हिंज चैनल एंगेजमेंट ज्योमेट्री रिटल फ़्रेम प्रोफ़ाइल के अनुकूल है।

Q5: क्लैंप के रंग क्या दर्शाते हैं?

काले और लाल क्लैंप केवल रंग रूप हैं - सामग्री और भार क्षमता दोनों के लिए समान हैं। लाल रंग का उपयोग कभी-कभी काज की स्थिति या कैबिनेट लाइनों को अलग करने के लिए एक दृश्य संकेतक के रूप में किया जाता है; काला अधिक सामान्य डिफ़ॉल्ट विकल्प है।

प्रश्न 6: बाहरी बाड़ों के लिए मुझे कौन सी सामग्री चुननी चाहिए?
